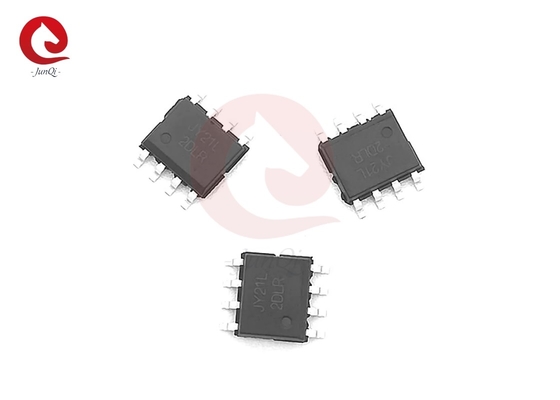

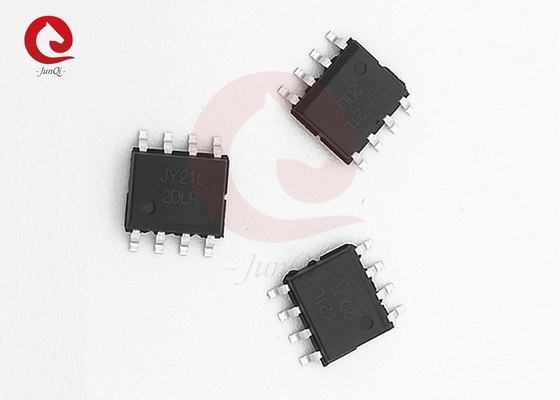

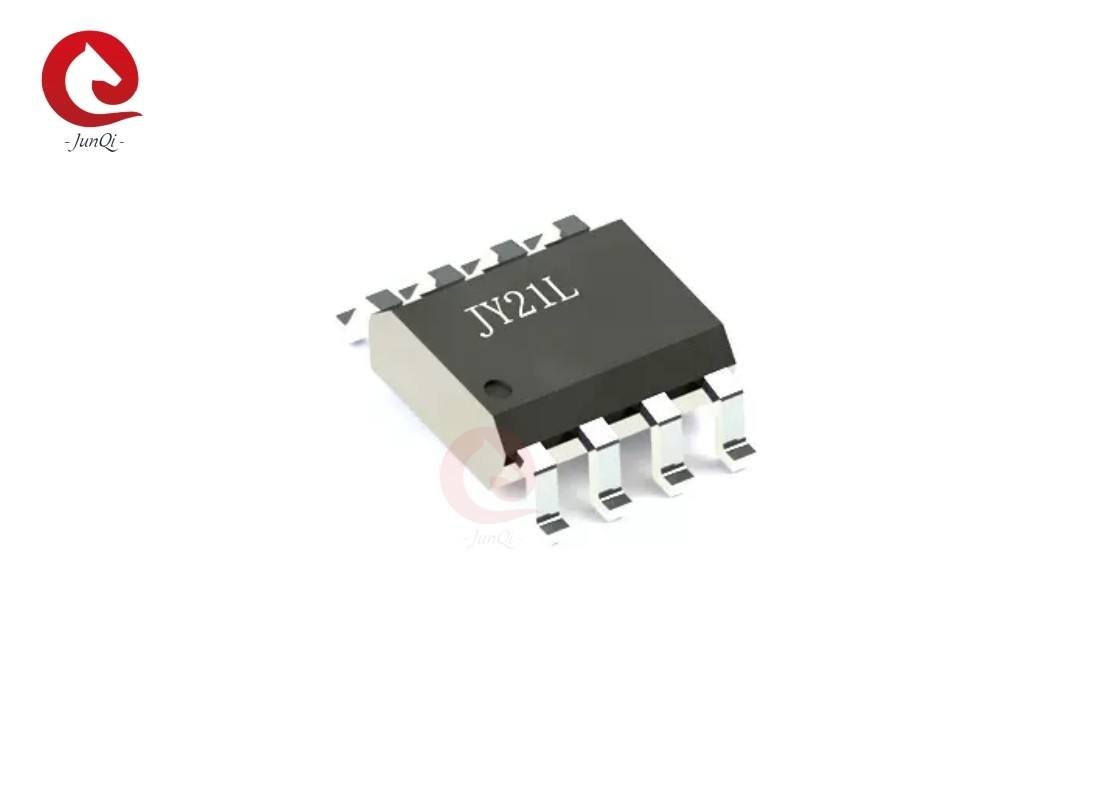

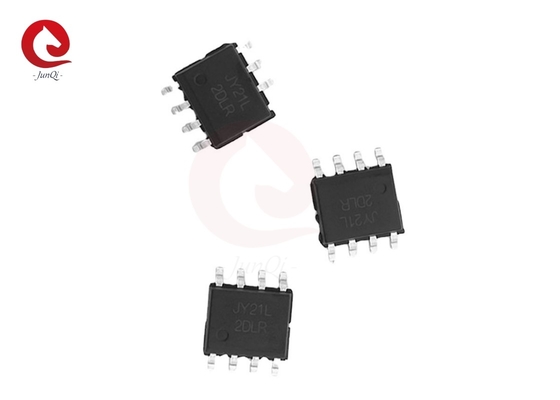

Diretor de motor DC sem escovas IC JY21L SOP-8 Pode substituir o chip IR2101S para motor de motor de pequena e média potência

Detalhes do produto:

Lugar de origem:	China
Marca:	JEUNKEI
Certificação:	ISO9001, CE
Número do modelo:	JY21L

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	50pcs (amostra disponível)
Preço:	USD0.5-USD0.9/PC
Detalhes da embalagem:	série para a exportação
Tempo de entrega:	dependa da quantidade /Negotiable da ordem
Termos de pagamento:	T/T, Western Union, Paypal
Habilidade da fonte:	10000pcs pelo mês

Contato

Descrição de produto detalhada

Nome:	Controle IC	Modelo N.O.:	JY21L
Tipo de instalação:	Montável em superfície	Especificações de embalagem:	SOP-8
Escala da fonte da movimentação da porta:	5.5V~20V	A fonte da saída/afunda a capacidade atual:	450mA/850mA
Fonte de flutuação do lado alto:	-0,3 ~ 150 V	Fonte do baixo lado e de alimentação principal:	-0,3 ~ 25 V
Destacar:	Controle do motor DC sem escovas , SOP-8 IC do condutor do motor DC sem escovas , Motor DC sem escovas Ic

Descrição geral
O produto é um MOSFET de alta tensão e alta velocidade e um controlador IGBT baseado no processo P-SUB P-EPI.O driver de canal flutuante pode ser usado para conduzir dois MOSFET de potência de canal N ou IGBT independentemente que opera até 150VAs entradas lógicas são compatíveis com as saídas CMOS ou LSTTL padrão, até 3,3V. Os drivers de saída possuem um estágio tampão de corrente de alto pulso projetado para condução cruzada mínima do driver.Os atrasos de propagação são combinados para simplificar a utilização em aplicações de alta frequência.

Características:
● Compatível com a lógica 3.3V
● Totalmente operacional a + 150 V
● Canal flutuante concebido para operação de arranque
● Faixa de alimentação do acionamento de portão de 5,5 V a 20 V
● Capacidade de corrente de saída Fonte/Sink 450mA/850mA
● Entrada lógica independente para acomodar todas as topologias
● -5V negativo Vs capacidade
● Tempo de propagação igual para ambos os canais

Aplicações
● MOSFET de potência ou driver IGBT
● Motorista de motores de pequena e média potência

Pacotes e circuito de aplicação:

Descrição do pin:

Número de pin	Nome do pin	Função do pin
1	Vcc	Fornecimento de energia lateral inferior e principal
2	HIN	Entrada lógica para saída do condutor de porta lateral elevada (HO)
3	LIN	Entrada lógica para saída do condutor da porta lateral baixa (LO)
4	COM	Terra
5	LO	Saída de acionamento de porta lateral baixa, em fase com LIN
6	Versus	Suporte flutuante lateral superior retorno ou bootstrap
7	H.O.	Saída de acionamento de porta lateral alta, em fase com o HIN
8	VB	Fornecimento flutuante lateral superior

Diagrama de blocos funcionais:

Classificação máxima absoluta:

Símbolo	Definição	Min.	Max. O quê?	Unidades
VB	Fornecimento flutuante lateral superior	-Não.3	150	V
VS	Retorno da oferta flutuante lateral superior	VB- 20	VB+0.3
VH.O.	Saída de acionamento de porta lateral alta	VS-Não.3	VB+0.3
VCC	Fornecimento de energia lateral inferior e principal	-Não.3	25
VLO	Saída de acionamento de porta lateral baixa	-Não.3	VCC+0.3
VIN	Entrada lógica do HIN&LIN	-Não.3	VCC+0.3
ESD	Modelo HBM	2500	V
Modelo da máquina	200	V
PD	Dissipação da potência do pacote @TA≤ 25oC	- Não.	0.63	W
Rth- Sim.	Junção de resistência térmica com ambiente	- Não.	200	oC/W
TJ	Temperatura de junção	- Não.	150	oC
TS	Temperatura de armazenamento	- 55	150
TL	Temperatura do chumbo	- Não.	300
