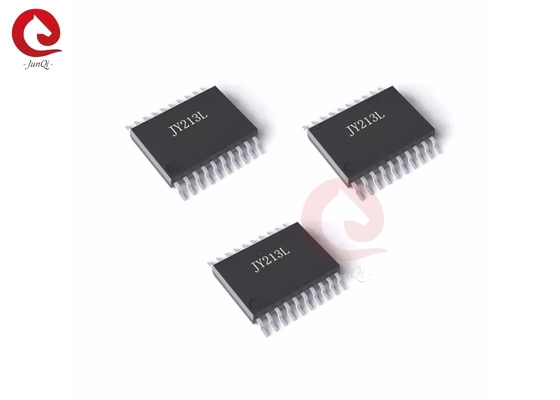

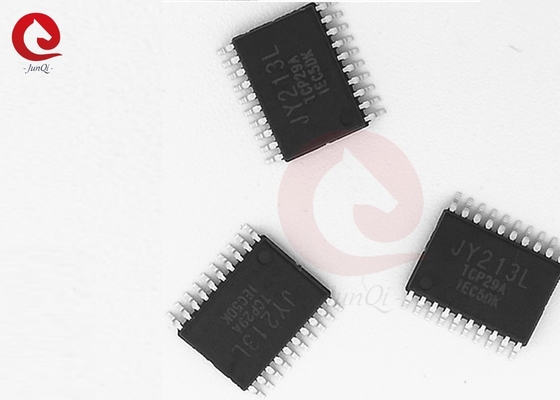

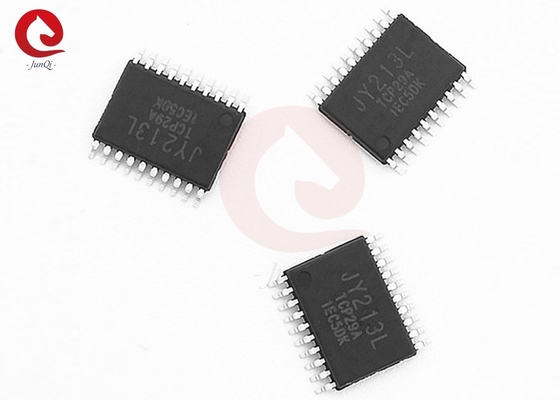

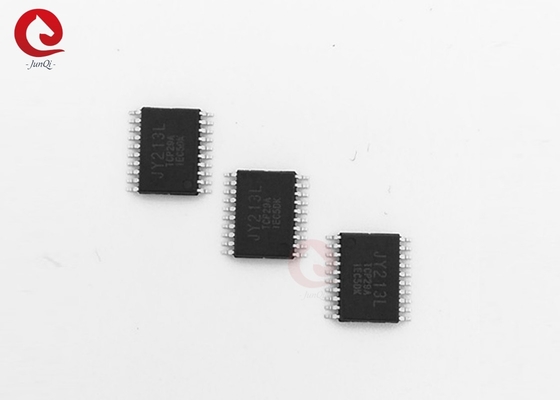

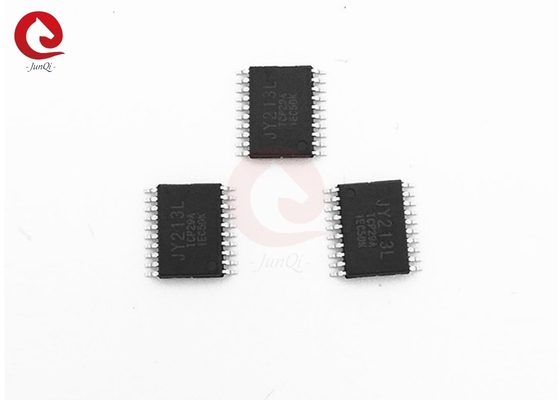

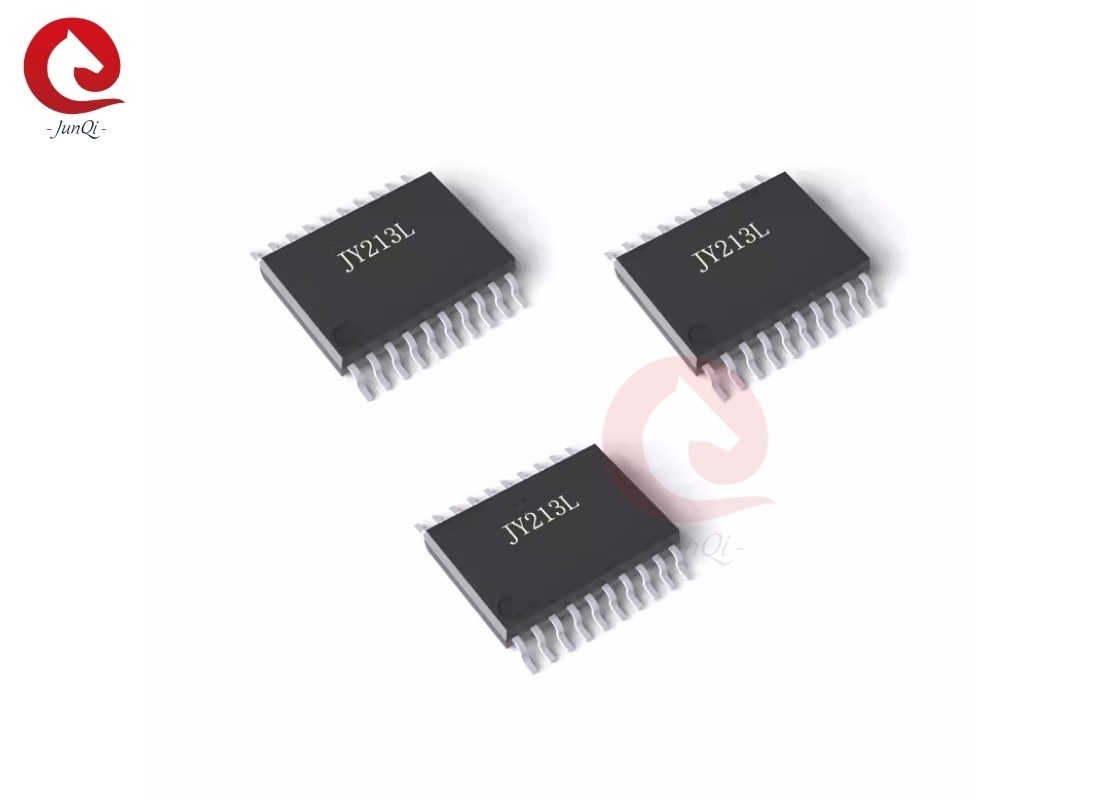

JY213L SSOP-20 Half Bridge Drive 90V 3 Phase Gate Driver com três lados altos e baixos independentes

Detalhes do produto:

Lugar de origem:	China
Marca:	JEUNKEI
Certificação:	ISO9001,CE
Número do modelo:	JY213L

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	50pcs (amostra disponível)
Preço:	USD0.5-USD1/PC
Detalhes da embalagem:	série para a exportação
Tempo de entrega:	dependa da quantidade /Negotiable da ordem
Termos de pagamento:	T/T, Western Union, Paypal
Habilidade da fonte:	1000 pcs por dia

Contato

Descrição de produto detalhada

Nome:	Motor de porta trifásico de 90 V	Modelo N.O.:	JY213L
compatível com a lógica de entrada:	3.3V e 5V	IO+/IO-:	+1,2A/-2,0A em VCC=15V,VBS=15V
Intervalo de temperatura de funcionamento:	40°C a 125°C	Pacote de pequena dimensão:	TSSOP20L/24L, 173mil
Cor:	Negro	Aplicação:	Inversores de uso geral
Destacar:	SSOP-20 Meia ponte de condução , Motor de meia-ponte de 90 V , 3 Fase de condução de meia ponte

Descrição:

O JY213L é um driver de porta de 3 fases de alta velocidade para dispositivos MOSFET e IGBT de potência com três canais de saída referenciados de lado alto e baixo independentes.Proteção de tempo morto e proteção contra disparos evitam danos à meia ponteOs circuitos UVLO impedem o mau funcionamento quando a tensão VCC e VBS são inferiores à tensão limite especificada. A novel high-voltage BCD process and common-mode noise canceling technique provide stable operation of high-side drivers under high dV/dt noise conditions while achieving excellent negative transient voltage toleranceUm pin de habilitação (EN) é incluído para que o modo de espera possa ser usado para definir o chip em um estado de baixa corrente quiescente para realizar uma longa vida útil da bateria.

Características:

• Condutor de 90 V integrado de meio ponte
• Capacidade de conduzir até três portas de meio-ponte
• Diodo de correia de botão incorporado para cada canal lateral superior
• Proteção de tempo morto
• Protecção contra disparos
• Sob bloqueio de tensão para VCC e VBS
• Baixa tensão de funcionamento 0 ̊5,5V para VCC e VBS
• 3,3 V e 5 V de entrada lógica compatível
• Ativar pin (EN) para corrente de espera baixa
• IO+/IO-: +1,2A/2,0A em VCC=15V, VBS=15V
• Tempo morto incorporado
• Circuito de cancelamento de ruído de modo comum dV/dt
• Tolerância de tensão transitória negativa
• Baixo impulso de portão dI/dt para uma melhor imunidade ao ruído
• Faixa de operação de 40oC a 125oC
• Pacote de pequenas dimensões

Aplicações:

• E-BIKE/condutor de motor trifásico de ferramentas eléctricas
• Controle de mini/micromotor a bateria
• Inversor de uso geral

Diagrama de blocos:

JY213L SSOP-20 Half Bridge Drive 90V 3 Phase Gate Driver com três lados altos e baixos independentes 0

Circuito de aplicação típico:

JY213L SSOP-20 Half Bridge Drive 90V 3 Phase Gate Driver com três lados altos e baixos independentes 1

Configuração do PIN:

JY213L SSOP-20 Half Bridge Drive 90V 3 Phase Gate Driver com três lados altos e baixos independentes 2

Descrição do PIN:

Nome do pin	Descrição	Número do PIN.
Nome do pin	Descrição	TSSOP20L	TSSOP24L
HIN1	Introdução lógica para o controlador de porta lateral superior de fase 1	1	1
HIN2	Entrada lógica para o controlador de porta lateral superior de fase 2	2	2
HIN3	Entrada lógica para o controlador de porta lateral superior de fase 3	3	3
LIN1	Entrada lógica para o controlador de porta lateral baixa de fase 3	4	4
LIN2	Entrada lógica para o controlador de porta lateral baixa de fase 3	5	5
LIN3	Entrada lógica para o controlador de porta lateral baixa de fase 3	6	6
O que fazer?	Entrada lógica para controlo do modo de espera	-	7
CCC	Voltagem da fonte de alimentação dos condutores de porta lógica e de porta lateral baixa	7	8
COM	Terração lógica e de baixo lado de portão de motoristas de terra	8	9
LO3	Fase 3 de saída do controlador de porta lateral inferior	9	10
LO2	Fase 2 saída do controlador de porta lateral inferior	10	11
LO1	Fase 1 saída do controlador de porta lateral inferior	11	12
NC.		-	13
VS3	Voltagem de deslocamento de alimentação flutuante do condutor do lado superior da fase 3	12	14
HO3	Fase 3 saída do condutor do lado superior	13	15
VB3	Fornecimento flutuante do condutor do lado superior da fase 3	14	16
NC.	Não ligado	-	17
VS2	Fase 2 tensão de deslocamento de alimentação flutuante do condutor do lado superior	15	18
HO2	Fase 2 saída do condutor do lado superior	16	19
VB2	Fornecimento flutuante do condutor do lado superior da fase 2	17	20
NC.	Não ligado	-	21
VS1	Voltagem de deslocamento de alimentação flutuante do condutor do lado superior da fase 1	18	22
HO1	Fase 1 de saída do condutor do lado superior	19	23
VB1	Fornecimento flutuante do condutor do lado superior da fase I	20	24
