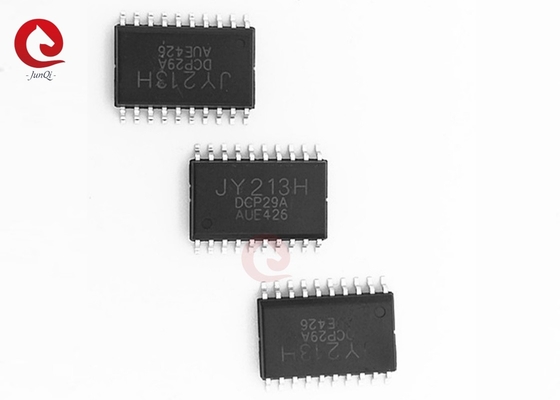

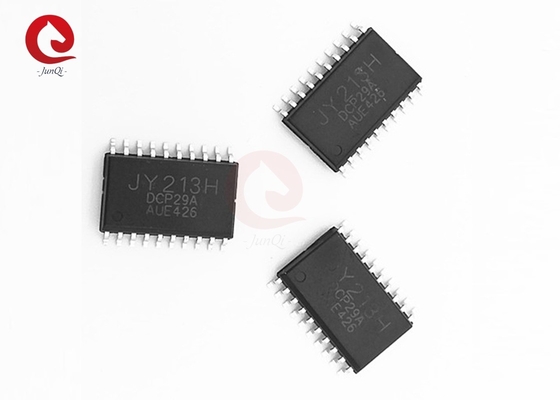

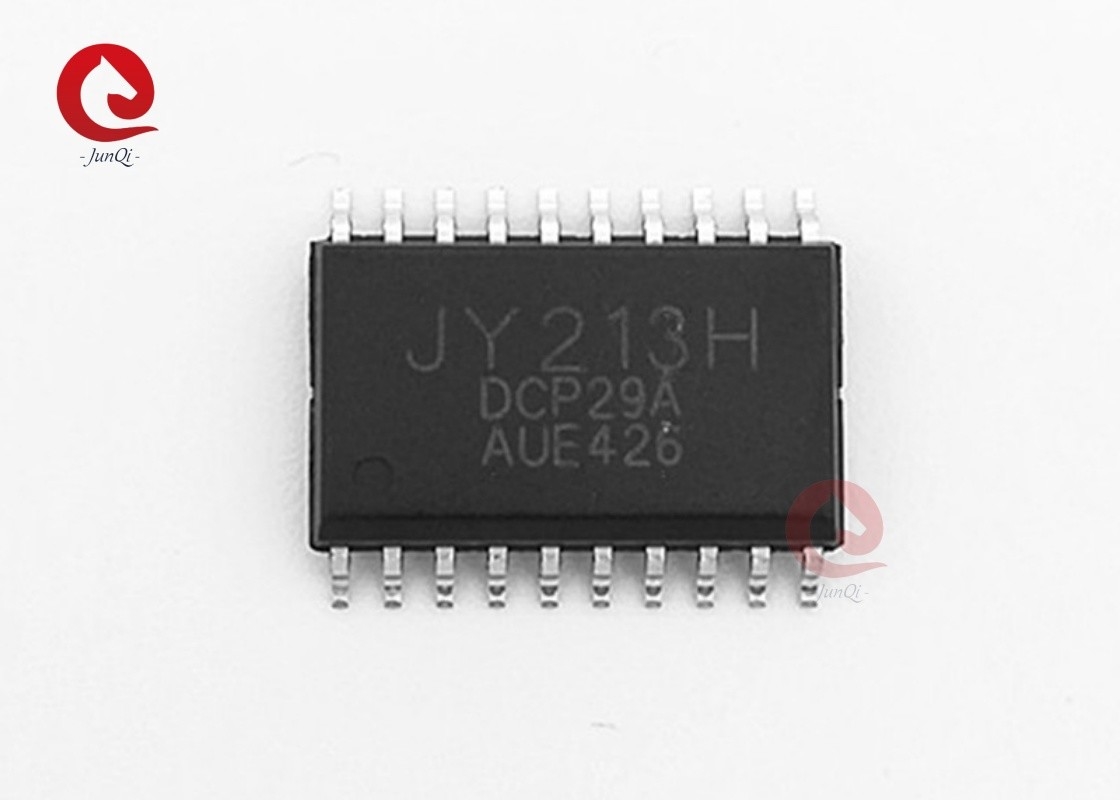

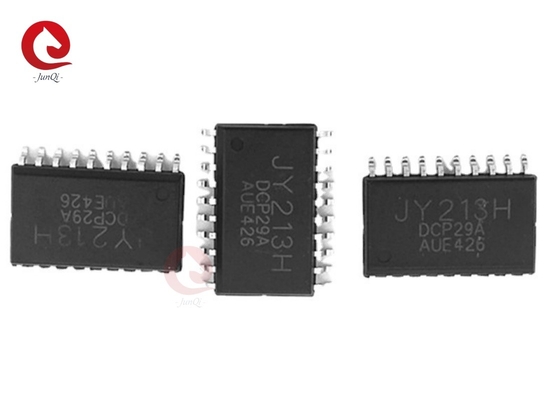

JY213H SOP20 Motor condutor BLDC MOSFET / IGBT condutor de alta velocidade de alta tensão condutor de porta de 3 fases

Detalhes do produto:

Lugar de origem:	China
Marca:	JEUNKEI
Certificação:	ISO9001,CE
Número do modelo:	JY213H

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	50pcs (amostra disponível)
Preço:	Negociável
Detalhes da embalagem:	série para a exportação
Tempo de entrega:	dependa da quantidade /Negotiable da ordem
Termos de pagamento:	T/T, Western Union, Paypal
Habilidade da fonte:	10000pcs pelo mês

Contato

Descrição de produto detalhada

Nome:	MOSFET de potência de alta velocidade	Modelo N.O.:	JY213H
Tipo de embalagem:	SOP20	Tipo de canal:	Condutor de lado alto de meio ponte
Acionamento:	Condutor até portões de meia-ponte de 3 fases	Tipo da grade:	Condutor de porta trifásico de alta tensão
compatível com a lógica de entrada:	3.3V,5V,15V	Processo de alta tensão:	600 V
Filtro de entrada incorporado:	- Sim, sim.	Aplicação:	Condutor de motor de inversor de três fases
Destacar:	SOP20 MOSFET de motor condutor BLDC , MOSFET de motor BLDC de alta velocidade , MOSFET de condutor de motor BLDC de alta tensão

Descrições:

O JY213H é um MOSFET de potência de alta velocidade e um driver IGBT com três canais de saída independentes de alto e baixo lado referenciados para o driver de portão de 3 fases.Proteção de tempo morto e proteção de tiro que impedem a quebra da meia ponteOs circuitos UVLO impedem o mau funcionamento quando a tensão VCC e VBS são inferiores à tensão limite especificada.O processo de alta tensão de 600 V e a técnica de cancelamento de ruído de modo comum proporcionam um funcionamento estável dos condutores de lado alto em condições de ruído elevado DV/dt.

Características:

1. motor de 600V integrado de meio-ponte de lado alto
2- Condutor até portões de ponte de três fases.
3- Controle de tempo de inatividade.
4Protecção de disparo
5. Sob bloqueio de tensão para VCC e VBS
6. 3.3V, 5V, 15V lógica de entrada Compatível
7. Filtro de entrada incorporado
8-40°C a 125°C
9Circuito de cancelamento de ruído dv/dt de modo comum

Aplicações:

1. Motor de três fases

2- Ar condicionado.

3. Máquinas de lavar roupa

Diagrama de blocos:

JY213H SOP20 Motor condutor BLDC MOSFET / IGBT condutor de alta velocidade de alta tensão condutor de porta de 3 fases 0

Circuito de aplicação típico:

JY213H SOP20 Motor condutor BLDC MOSFET / IGBT condutor de alta velocidade de alta tensão condutor de porta de 3 fases 1

Informações sobre a encomenda:

Parte válida n.o.	Tipo de embalagem	Código superior
JY213H-S	20-PIN, SOP, 300mil	JY213H-S
JY213H-S1	24-PIN, SOP, 300 mil	JY213H-S1
JY213H-S2	28-PIN, SOP, 300 mil	JY213H-S2

Configuração do PIN:

JY213H SOP20 Motor condutor BLDC MOSFET / IGBT condutor de alta velocidade de alta tensão condutor de porta de 3 fases 2

Descrições do PIN:

Nome do pin	Descrição	Número do PIN.
Nome do pin	Descrição	SOP20	SOP24
CCC	Voltagem da fonte de alimentação dos condutores de porta lógica e de porta lateral baixa	1	1
V5V	Saída LDO de 5 V		2
HU	Entrada lógica para o controlador de fase U da porta lateral superior	2	3
HV	Entrada lógica para o controlador de fase V da porta lateral superior	3	4
HW	Entrada lógica para o controlador de fase W da porta lateral superior	4	5
LU	Entrada lógica para o controlador de fase U da porta lateral inferior	5	6
LV	Entrada lógica para o controlador de fase V da porta lateral baixa	6	7
LW	Entrada lógica para o controlador de fase W da porta lateral inferior	7	8
GND	Terração lógica e de baixo lado de portão de motoristas de terra	8	9
Baixo	Saída de fase W do condutor de porta lateral inferior	9	10
LOV	Saída de fase V do controlador de porta lateral inferior	10	11
LOU	Saída de fase W do controlador de porta lateral inferior	11	12
NC.	Não ligado		13
VSW	Voltagem de deslocamento de alimentação flutuante de fase W do condutor do lado superior	12	14
Como?	Saída do controlador do lado superior do controlador da porta de W-fase	13	15
VBW	Fornecimento flutuante de fase W do condutor do lado superior	14	16
NC.	Não ligado		17
VSV	Voltagem de alimentação flutuante de fase V do condutor do lado superior	15	18
HOV	Saída do controlador de porta de fase V do lado superior	16	19
VBV	Fornecimento flutuante de fase W do condutor do lado superior	17	20
NC.	Não ligado		21
VSU	Voltagem de regulação de tensão do condutor do lado superior	18	22
Como?	Saída do controlador do lado superior do controlador da porta de fase U	19	23
VBU	Fornecimento flutuante de fase U do condutor do lado superior	20	24

JY213H SOP20 Motor condutor BLDC MOSFET / IGBT condutor de alta velocidade de alta tensão condutor de porta de 3 fases 3

Descrições do PIN:

Nome do pin	Descrição	Número do PIN.
CCC	Voltagem da fonte de alimentação dos condutores de porta lógica e de porta lateral baixa	1
V5V	Saída LDO de 5 V	2
NC.	Não ligado	3
SGND	Base lógica	4
HU	Entrada lógica para o controlador de fase U da porta lateral superior	5
HV	Entrada lógica para o controlador de fase V da porta lateral superior	6
HW	Entrada lógica para o controlador de fase W da porta lateral superior	7
LU	Entrada lógica para o controlador de fase U da porta lateral inferior	8
LV	Entrada lógica para o controlador de fase V da porta lateral baixa	9
LW	Entrada lógica para o controlador de fase W da porta lateral inferior	10
NC.	Não ligado	11
NC.	Não ligado	12
PGND	Motoristas de porta lateral baixa em terra	13
Baixo	Saída de fase W do condutor de porta lateral inferior	14
LOV	Saída de fase V do controlador de porta lateral inferior	15
LOU	Saída de fase W do controlador de porta lateral inferior	16
NC.	Não ligado	17
VSW	Voltagem de deslocamento de alimentação flutuante de fase W do condutor do lado superior	18
Como?	Saída do controlador do lado superior do controlador da porta de W-fase	19
VBW	Fornecimento flutuante de fase W do condutor do lado superior	20
NC.	Não ligado	21
VSV	Voltagem de alimentação flutuante de fase V do condutor do lado superior	22
HOV	Saída do controlador de porta de fase V do lado superior	23
VBV	Fornecimento flutuante de fase W do condutor do lado superior	24
NC.	Não ligado	25
VSU	Voltagem de regulação de tensão do condutor do lado superior	26
Como?	Saída do controlador do lado superior do controlador da porta de fase U	27
VBU	Fornecimento flutuante de fase U do condutor do lado superior	28
