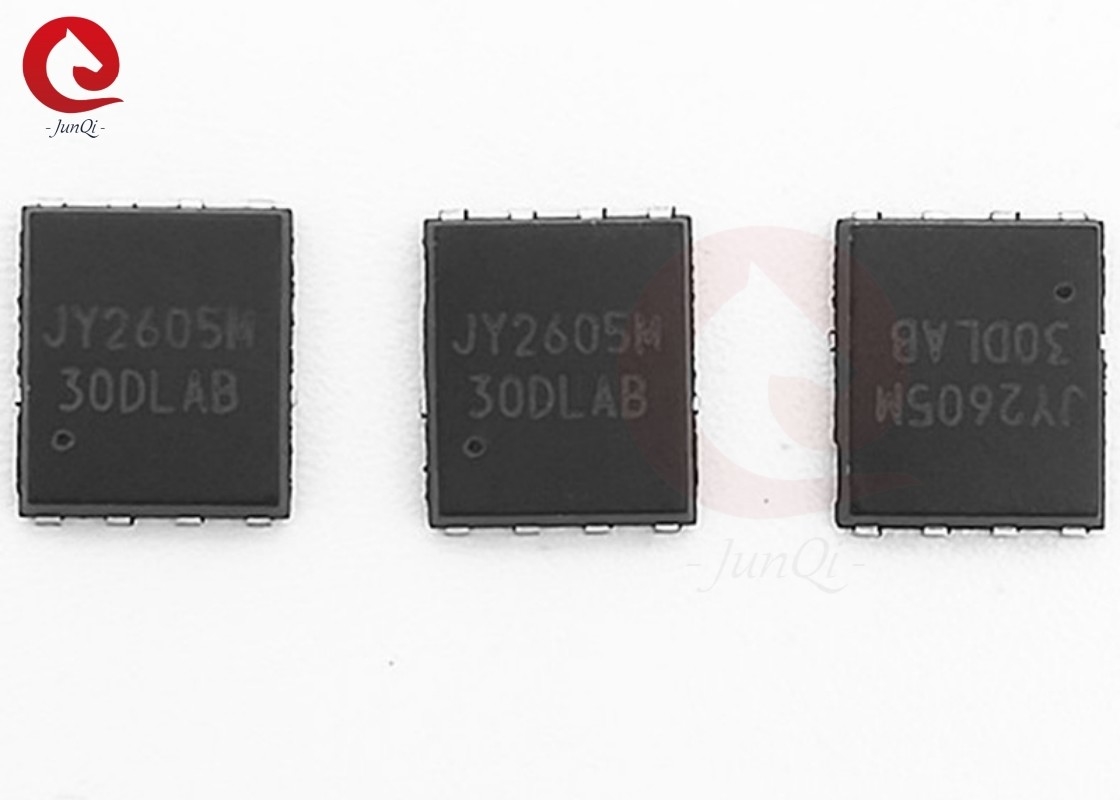

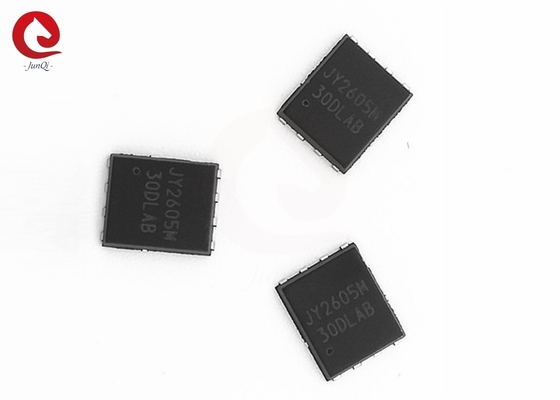

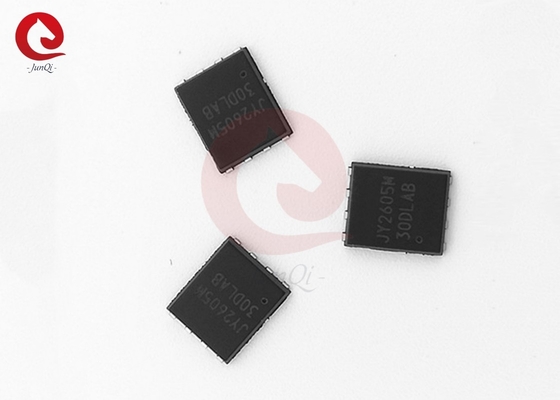

JY2605M MOSFET de potência de modo de aumento de canal N duplo para sistemas de acionamento de motor de 12V-24V

Detalhes do produto:

Lugar de origem:	China
Marca:	JUYI
Certificação:	ISO9001,CE
Número do modelo:	JY2605M

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	50pcs (amostra disponível)
Preço:	USD0.5-USD1/PC
Detalhes da embalagem:	série para a exportação
Tempo de entrega:	dependa da quantidade /Negotiable da ordem
Termos de pagamento:	T/T, Western Union, Paypal
Habilidade da fonte:	10000pcs pelo mês

Contato

Descrição de produto detalhada

Nome:	MOSFET de potência de modo de reforço de canal N	Modelo N.O.:	JY2605M
Tipo:	Canal N duplo	Tensão da Dreno-fonte:	60 V
Voltagem de fonte fechada:	± 20V	Corrente contínua do dreno:	50A (Ta=25°C)
Corrente de escoamento pulsado:	185A	Dissipação Máxima de Potência:	65 W
Shap:	Quadrado	Cor:	Negro
Destacar:	MOSFET de potência em modo de aumento de canal duplo , MOSFET de potência de modo de reforço de 12 V , MOSFET de potência de modo de aumento de 24 V

Descrição geral:

O produto utiliza as mais recentes técnicas de processamento de trincheiras para alcançar a alta densidade de células e reduz a resistência de ligação com baixa carga de porta.Estas características combinam-se para tornar este projeto um dispositivo extremamente eficiente e confiável para uso em aplicação de comutação de energia e uma ampla variedade de outras aplicações.

Características:

● 60V/50A, RDS ((ON) =14mΩ@VGS=10V ((típico)
● Mudança rápida e recuperação do corpo para trás
● Voltagem e corrente de avalanche totalmente caracterizadas
● Excelente embalagem para boa dissipação de calor

Aplicação:

● Aplicação de comutação de energia
● Rectificação síncrona
● Motor para sistemas de 12 V a 24 V

Descrição do PIN:

Valores máximos absolutos ((Tc=25°C, salvo indicação em contrário):

Símbolo	Parâmetro		Classificação	Unidade
VD.S.	Voltagem da fonte de drenagem		60	V
VGS	Voltagem da fonte da porta		± 20	V
Eu...D	Corrente de drenagem contínua	Tc=25°C	50	A
Eu...D	Corrente de drenagem contínua	Tc=100°C	35	A
Eu...DM	Corrente de drenagem pulsada		185	A
PD	Dissipação máxima de energia		65	W
TJTGST	Intervalo de temperatura da junção de funcionamento e do armazenamento		-55~+175	°C
RΘJC	Resistência térmica-juntamento com a caixa		2.3	°C/W

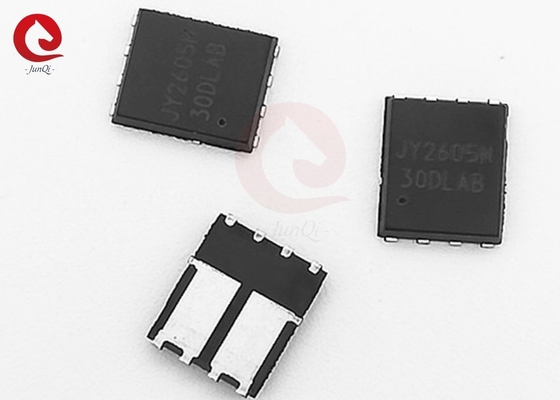

DFN5*6 Esboço do pacote:

Símbolo	Comum
	mm		polegada
	Minha.	Max. - O quê?	Minha.	Max. - O quê?
A	1.03	1.17	0.0406	0.0461
b	0.34	0.48	0.0134	0.0189
c	0.203 BSC		0.0080 BSC
D	4.80	5.40	0.1890	0.2126
D1	4.80	5.00	0.1890	0.1969
D2	4.11	4.31	0.1620	0.1700
D3	1.60	1.80	0.0629	0.0708
E	5.95	6.15	0.2343	0.2421
E1	5.65	5.85	0.2224	0.2303
E2	3.30	3.50	0.1300	0.1378
E3	1.70	/	0.0630	/
e	1.27 BSC		0.05 BSC
L	0.05	0.25	0.0019	0.0098
L1	0.38	0.50	0.0150	0.0197
L2	0.38	0.50	0.0150	0.0197
I	/	0.18	/	0.0070
k	0.5	0.7	0.0197	0.0276
