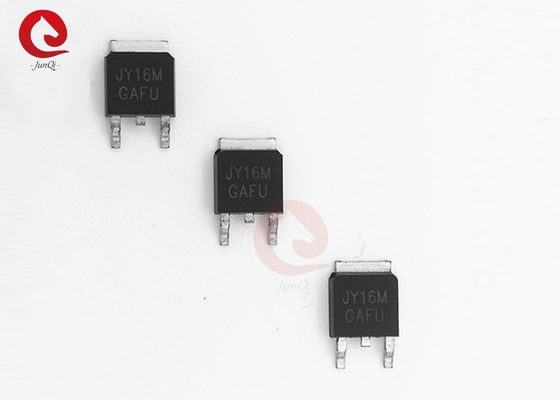

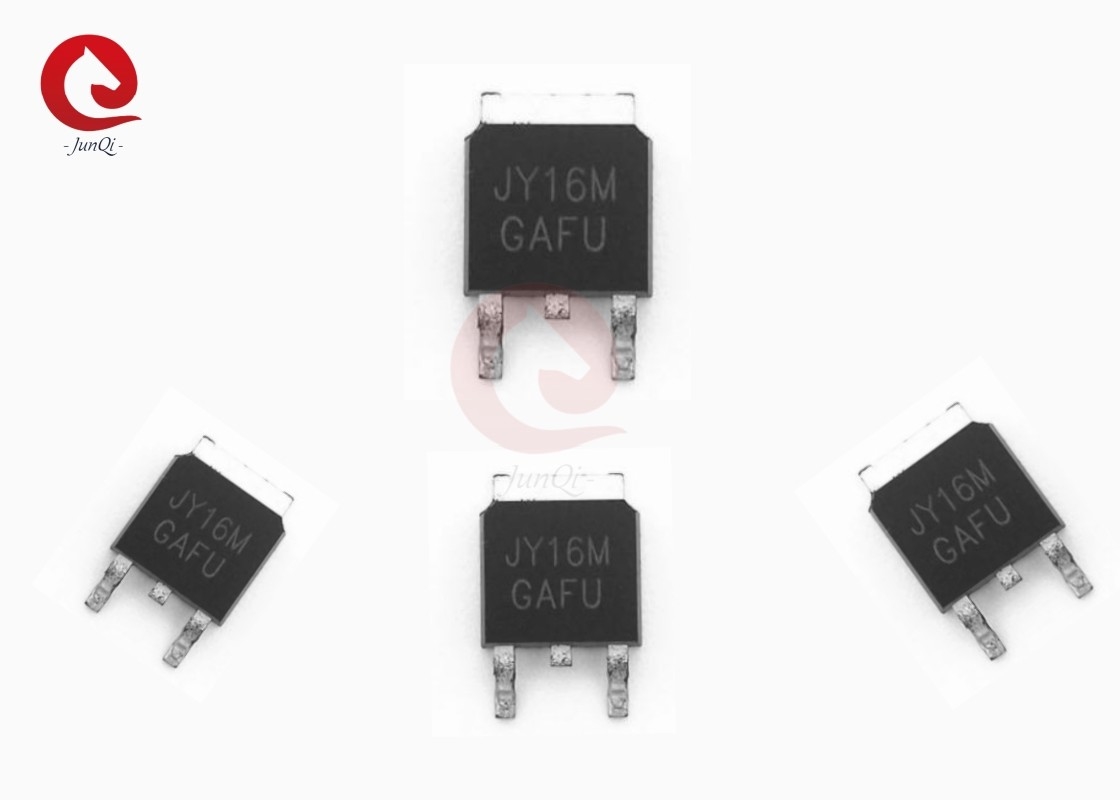

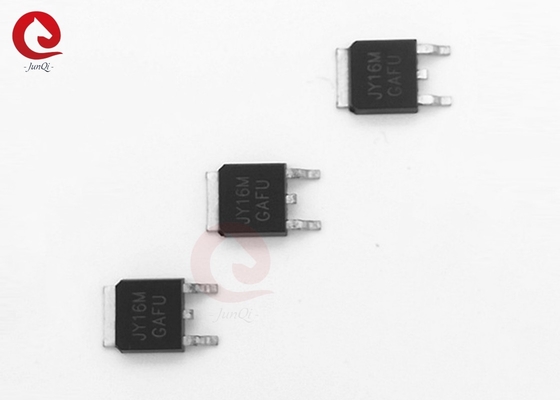

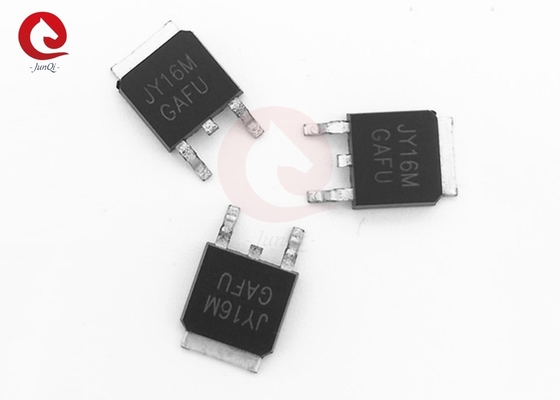

JY16M N MOSFET de potência de modo de aumento de canal para aplicação de comutação de potência

Detalhes do produto:

Lugar de origem:	China
Marca:	JUYI
Certificação:	ISO9001,CE
Número do modelo:	JY16M

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	50pcs (amostra disponível)
Preço:	USD0.5-USD1/PC
Detalhes da embalagem:	série para a exportação
Tempo de entrega:	dependa da quantidade /Negotiable da ordem
Termos de pagamento:	T/T, Western Union, Paypal
Habilidade da fonte:	10000pcs pelo mês

Contato

Descrição de produto detalhada

Nome:	MOSFET do poder	Modelo N.O.:	JY16M
Tipo:	Canal de N	Tensão da Dreno-fonte:	600 V
Tensão da Porta-fonte:	±30V	Corrente contínua do dreno:	4A (Ta=25°C)
Corrente pulsada do dreno:	16A	Dispersão máxima de potência:	33W
Cor:	Negro	Shap:	Quadrado
Destacar:	Modo de reforço do mosfet JY16M , Modo de reforço do mosfet do canal N , Comutação de potência Modo de reforço de mosfet

Descrição geral:

O JY16M utiliza as mais recentes técnicas de processamento de trincheiras para alcançar a alta densidade de células e reduz a resistência de ligação com alta classificação de avalanche repetitiva.Estas características combinam-se para tornar este projeto um dispositivo extremamente eficiente e confiável para uso em aplicação de comutação de energia e uma ampla variedade de outras aplicações.

Características:

● 600V/4A, RDS ((ON) =2.6Ω@VGS=10V
● Mudança rápida e recuperação do corpo para trás
● Excelente embalagem para boa dissipação de calor

Aplicação:

● Luz
● Fornecedores de energia de alta eficiência

Descrição do PIN:

JY16M N MOSFET de potência de modo de aumento de canal para aplicação de comutação de potência 0

Valores máximos absolutos ((Ta=25°C, salvo indicação em contrário):

Símbolo	Parâmetro		Classificação	Unidade
VD.S.	Voltagem da fonte de drenagem		600	V
VGS	Voltagem da fonte da porta		± 30	V
Eu...D	Corrente de drenagem contínua	Tc=25°C	4	A
Eu...D	Corrente de drenagem contínua	Tc=100°C	2.9	A
Eu...DM	Corrente de drenagem pulsada		16	A
PD	Dissipação máxima de energia		33	W
TJTGST	Intervalo de temperatura da junção de funcionamento e do armazenamento		-55~+150	°C
RΘJC	Resistência térmica-juntamento com a caixa		1.56	°C/W
R- Não.	Resistência térmica-junção com ambiente		62	°C/W

TO220F-3 Esboço do pacote:

SÍMBOLO	MM			INCH			SÍMBOLO	MM			INCH
SÍMBOLO	MIN	NOME	Max.	MIN	NOME	Max.	SÍMBOLO	MIN	NOME	Max.	MIN	NOME	Max.
A	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
A1	1.27	1.30	1.33	0.050	0.051	0.052	e	2.54BSC			0.1BSC
A2	2.35	2.40	2.50	0.093	0.094	0.098	e1	5.08BSC			0.2BSC
b	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
b2	1.23	-	1.36	0.048	-	0.054	L	12.75	-	13.17	0.502	-	0.519
C	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
D	15.40	15.60	15.80	0.606	0.614	0.622	L2	250REF.			0.098REF.
D1	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
DEP	0.05	0.10	0.20	0.002	0.004	0.008	Q	2.73	2.80	2.87	0.107	0.110	0.113
E	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	5°	7°	9°	5°	7°	9°
E1	-	8.70	-	-	0.343	-	Θ2	1°	3°	5°	1°	3°	5°
E2	9.80	10.00	10.20	0.386	0.394	0.401
