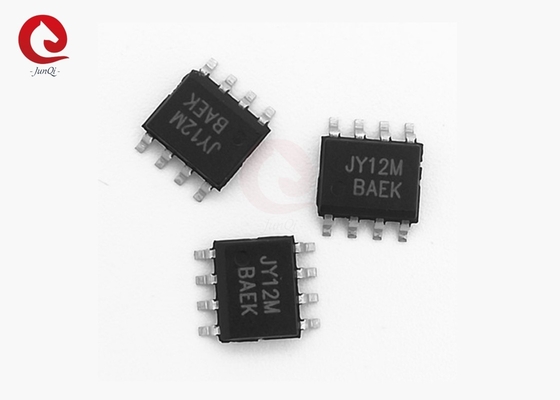

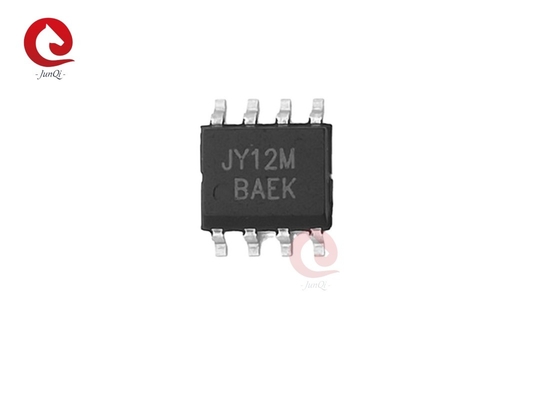

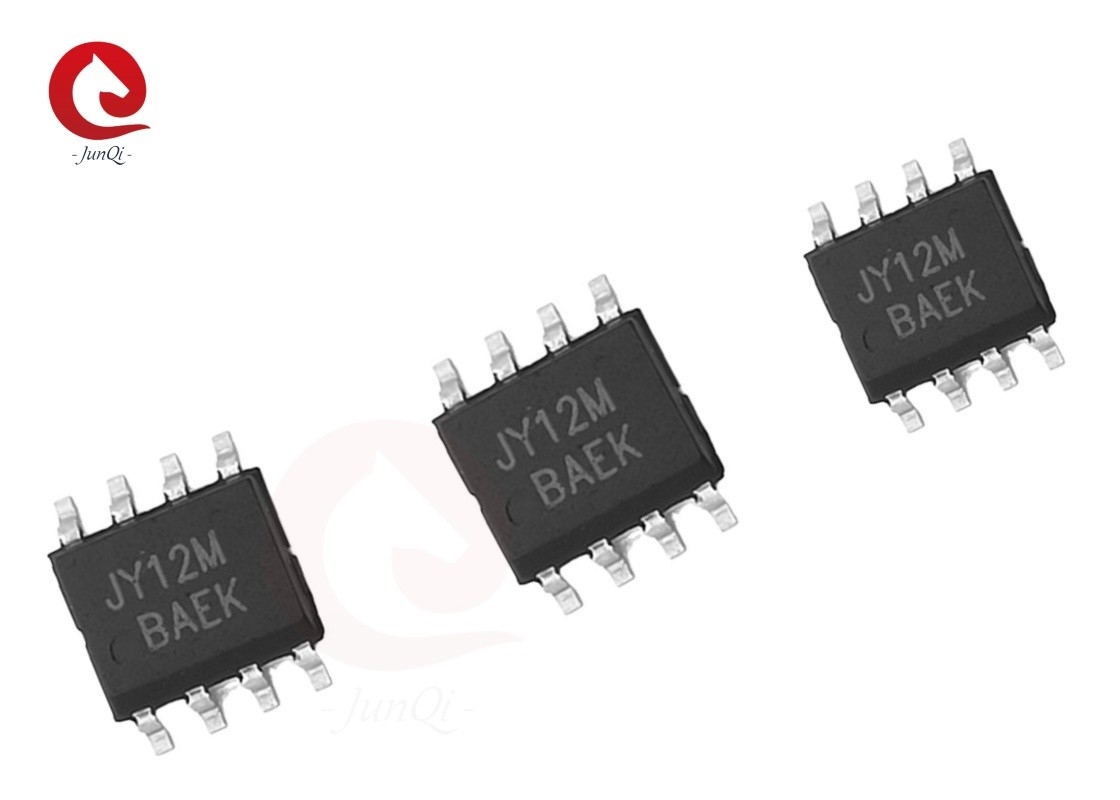

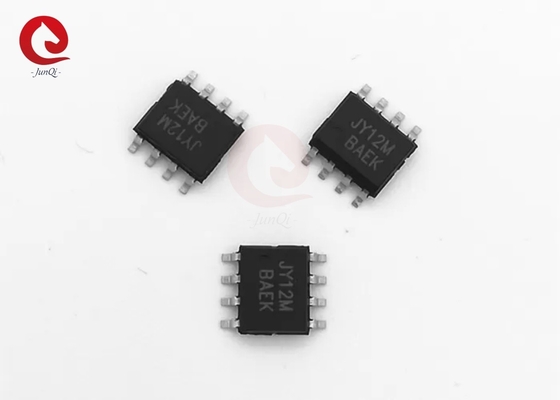

N e P Canal 30V MOSFET JY12M 3-Fase H Bridge Circuit BLDC Mosfet Driver

Detalhes do produto:

Lugar de origem:	China
Marca:	JUYI
Certificação:	ISO9001,CE
Número do modelo:	JY12M

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	50pcs (amostra disponível)
Preço:	USD0.5-USD1/PC
Detalhes da embalagem:	série para a exportação
Tempo de entrega:	dependa da quantidade /Negotiable da ordem
Termos de pagamento:	T/T, Western Union, Paypal
Habilidade da fonte:	10000pcs pelo mês

Contato

Descrição de produto detalhada

Nome:	MOSFET de 30 V de canal N e P	Modelo N.O.:	JY12M
Tensão da Dreno-fonte:	30 V	Tensão da Porta-fonte:	± 20V
Corrente pulsada do dreno:	30A	Dissipação Máxima de Potência:	1.5W
Temperatura de junção de funcionamento:	-55~150℃	Aplicação:	Conversor CC/CC
Cor:	Negro
Destacar:	MOSFET de potência de modo de aumento de canais n e p , MOSFET de potência de modo de reforço de canal N , Modo de reforço do mosfet de canal 30v n

Descrições gerais:

Os transistores de campo de potência do modo de aprimoramento lógico do canal N e P são produzidos usando a tecnologia de trincheira DMOS de alta densidade celular.Este processo de alta densidade é especialmente adaptado para minimizar a resistência no estadoEstes dispositivos são particularmente adequados para aplicações de baixa tensão, tais como gerenciamento de energia de computadores de telemóvel e notebooks e outros circuitos alimentados por bateria onde a comutação do lado alto,e baixa perda de potência em linha são necessários em um pacote de montagem de superfície de contorno muito pequeno.

Características:

Dispositivo	RD.O.D.Max.	Eu...DMAX(25°C)
N-canal	20mΩ@VGS=10V	8.5A
N-canal	32mΩ@VGS=4,5V	7.0A
Canal P	45mΩ@VGS= 10 V	-5.5A
Canal P	85mΩ@VGS= 4,5 V	-4.1A

*Capacidade de entrada baixa

*Velocidade de comutação rápida

Aplicações:

● Gestão de energia
● Conversor DC/DC
● Controle do motor de CC
● TV LCD e Inverter de Display de Monitor
● Inversor CCFL

Configuração do PIN:

N e P Canal 30V MOSFET JY12M 3-Fase H Bridge Circuit BLDC Mosfet Driver 0

Valores máximos absolutos ((Ta=25°C, salvo indicação em contrário):

Parâmetro		Símbolo	Canal N		Canal P		Unidade
			10 segundos	Fixa.	Dez segundos.	Fixa.
Voltagem da fonte de drenagem		VDSS	30		- Trinta		V
Voltagem da fonte da porta		VDSS	± 20		± 20
Corrente de drenagem contínua	Ta=25°C	Eu...D	8.5	6.5	- Sete.0	- Cinco.3	A
	Ta=70°C		6.8	5.1	- Cinco.5	- Quatro.1
Corrente de drenagem pulsada		Eu...DM	30		- Trinta
Dissipação máxima de energia	Ta=25°C	PD	1.5				W
	Ta=70°C		0.95
Temperatura da junção de funcionamento		TJ	-55 ~ 150				°C
Junção de resistência térmica com ambiente		R- Não.	61	100	62	103	°C/W
Conexão de resistência térmica com a caixa		RΘJC	15		15		°C/W
