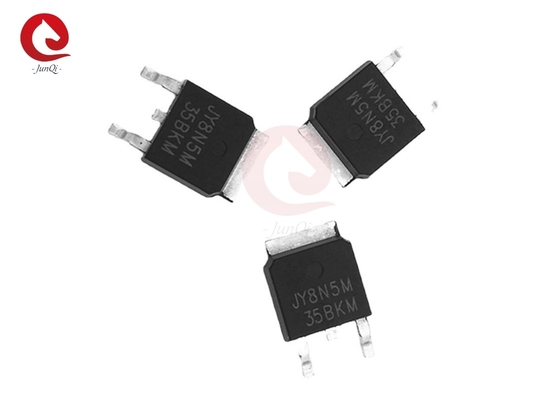

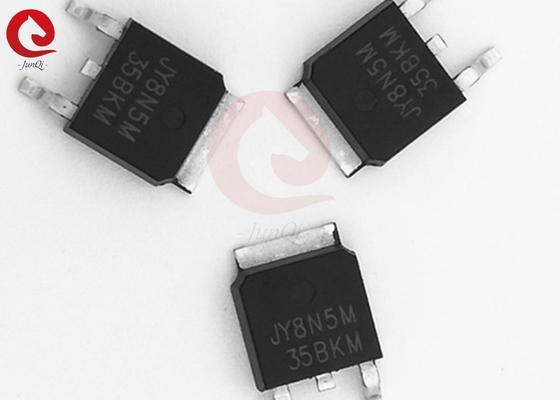

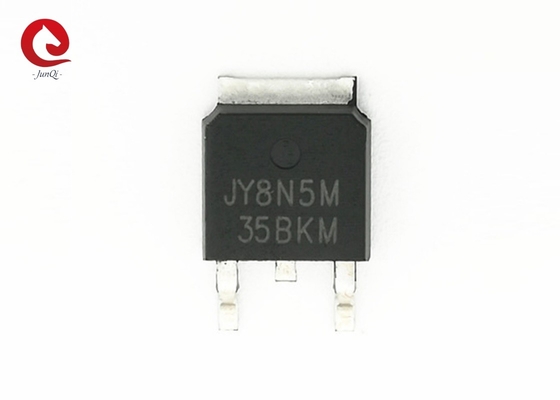

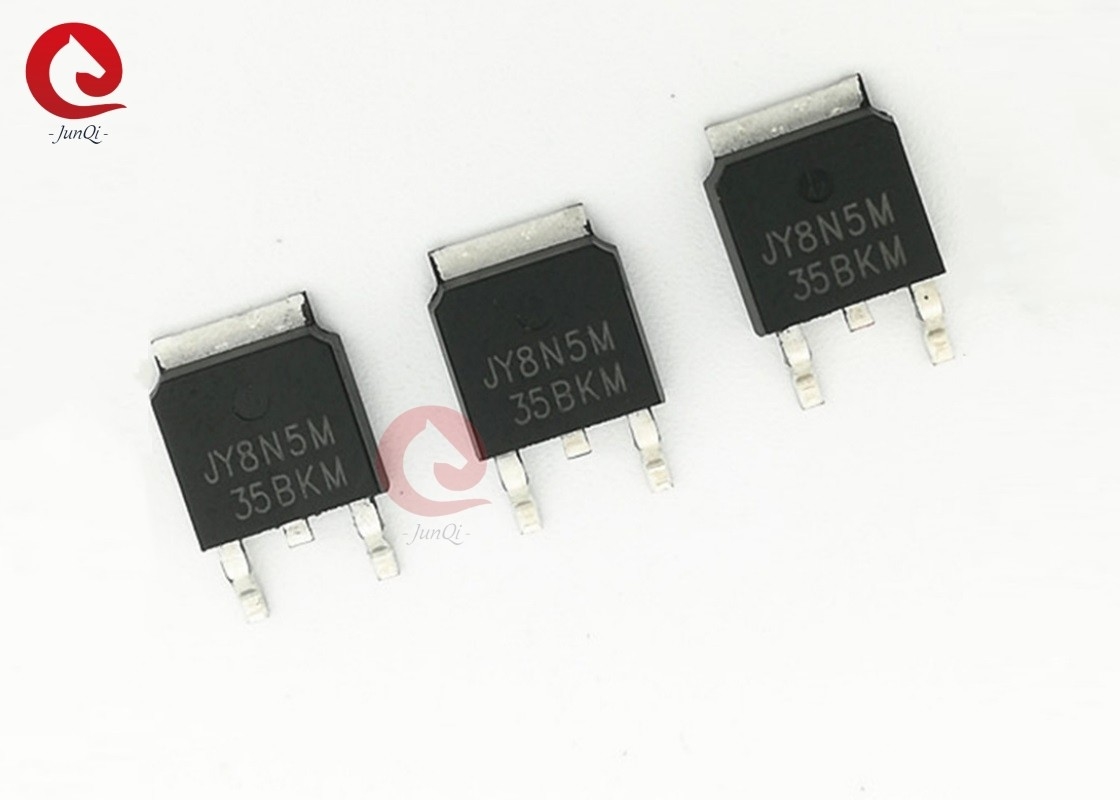

Modo de aumento de canal N Potência MOSFET JY8N5M TO252 Tubos de efeito de campo de alta potência 500V 4A

Detalhes do produto:

Lugar de origem:	China
Marca:	juyi
Certificação:	ISO9001,CE
Número do modelo:	JY8N5M

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	50pcs (amostra disponível)
Preço:	USD0.5-USD1/PC
Detalhes da embalagem:	série para a exportação
Tempo de entrega:	dependa da quantidade /Negotiable da ordem
Termos de pagamento:	T/T, Western Union, Paypal
Habilidade da fonte:	10000pcs pelo mês

Contato

Descrição de produto detalhada

Nome:	MOSFET de potência de modo de reforço de canal N	Modelo N.O.:	JY8N5M
Tipo:	Canal de N	Tensão da Dreno-fonte:	500 V
Tensão da Porta-fonte:	±30V	Corrente de escoamento contínua:	8A (Tc=25°C)
Corrente pulsada do dreno:	30A	Dissipação de poder máxima:	80W
Cor:	Negro
Destacar:	MOSFET de potência em modo de aumento de alta potência , MOSFET de potência de modo de aumento de 500V 4A , modo de potência de melhoria mosfet 500V 4A

Descrição geral:

O produto utiliza as técnicas avançadas de processamento planar para alcançar a alta densidade de células e reduz a resistência de ligação com alta classificação de avalanche repetitiva.Estas características combinam-se para tornar este projeto um sistema extremamente eficiente
Dispositivo para utilização em aplicações de comutação de energia e numa grande variedade de outras aplicações.

Características:

● 500V/8A, RDS ((ON) = 0,75Ω@VGS=10V ((típico)
●Conversão rápida e recuperação do corpo para trás
● Excelente embalagem para boa dissipação de calor

Aplicações:

● Luz
● Fornecedores de energia de alta eficiência

Descrição do PIN:

Modo de aumento de canal N Potência MOSFET JY8N5M TO252 Tubos de efeito de campo de alta potência 500V 4A 0

Valores máximos absolutos ((Tc=25°C, salvo indicação em contrário):

Símbolo	Parâmetro		Classificação	Unidade
VD.S.	Voltagem da fonte de drenagem		40	V
VGS	Voltagem da fonte da porta		± 30	V
Eu...D	Corrente de drenagem contínua	Tc=25°C	8	A
Eu...D	Corrente de drenagem contínua	Tc=100°C	4.8	A
Eu...DM	Corrente de drenagem pulsada		30	A
PD	Dissipação máxima de energia		80	W
TJTGST	Intervalo de temperatura da junção de funcionamento e do armazenamento		-55~+150	°C
RΘJC	Resistência térmica-juntamento com a caixa		1.56	°C/W

TO-252 Esboço do pacote:

Símbolo	Dimensões em milímetros		Dimensões em polegadas
Símbolo	Minha.	Max. - O quê?	Minha.	Max. - O quê?
A	2.200	2.400	0.087	0.094
A1	0.000	0.127	0.000	0.005
b	0.660	0.860	0.026	0.034
c	0.460	0.580	0.018	0.023
D	6.500	6.700	0.256	0.264
D1	5.100	5.460	0.201	0.215
D2	0.483TYP.		0.190 TYP.
E	6.000	6.2000	0.236	0.244
e	2.186	2.386	0.086	0.094
L	9.800	10.400	0.386	0.409
L1	2.900 TYP		0.114 TYP.
L2	1.400	1.700	0.055	0.067
L3	1.600 TYP		0.063 TYP.
L4	0.600	1.000	0.024	0.039
ø	1.100	1.300	0.043	0.051
O	0°	8°	0°	8°
h	0.000	0.300	0.000	0.012
v	5.350 TYP.		0.211 TYP.
