Para criar o valor para clientes. Integridade e vantajoso para as duas partes.
 |
| Lugar de origem: | China |
| Marca: | JUNQI |
| Certificação: | CE,ROHS, UL |
| Número do modelo: | BLSD4850DC-2Q-H |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Saco pe + caixa |
| Tempo de entrega: | 5-10 dias |
| Termos de pagamento: | T/T, L/C, Paypal |
| Habilidade da fonte: | 1000sets/day |
| Nome do produto: | Motorista sem escova do motor da C.C. | tensão de funcionamento: | 48VDC ((17~56VDC) |
|---|---|---|---|
| Corrente máxima: | 50A | Continue atual: | 25A |
| Potência de saída: | 1200 W | Entrada de referência: | 0~5V/PWM/Frequency |
| Aplicação: | Motor BLDC com sensores Hall | ||
| Realçar: | Controlador BLDC de 1200 W,Condutor BLDC do sensor de Hall,Motor de corrente contínua sem escovas de 48VDC |
||

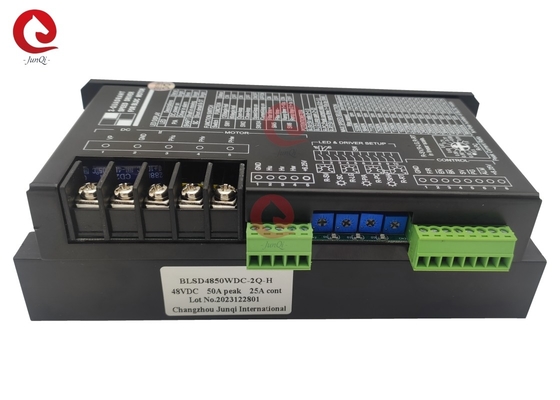

Voltagem de amplo alcance 17~56VDC Corrente contínua 25A 1200W BLDC Driver Para 48VDC Sensor de Hall de 3 fases Motor DC sem escovas
Características:
1Tecnologia de montagem na superfície, pequeno tamanho, corrente alta
2. 2-quadrante PI controle de circuito fechado de velocidade ou corrente com boa linearidade.
3- configurações de parâmetros variáveis para diferentes motores.
4Funções de controlo de marcha atrás segura, arranque seguro, activação, travagem, funções de referência de velocidade e saída de pulso de velocidade (PG), alarme.
5Três tipos de entradas de referência: tensão analógica, PWM, frequência.
6Adequado para motores BLDC de 3 fases com sensores de hall.
7. Utilização de chips de qualidade industrial.
Modelo e especificação:
| Modelo |
Voltagem (VDC) |
Estou no pico. (A) |
Conto. (A) |
Po. (W) |
Referência Input |
Tamanho (mm) |
| BLSD4810WDC-2Q-H |
12v (17~56VDC) |
10 | 5 | 240 |
0 ~ 5V/ PWM/ Frequência |
W82.5,L162,H29 |
| BLSD4820WDC-2Q-H | 20 | 10 | 480 | W82.5,L162,H29 | ||
| O número de veículos aéreos | 50 | 25 | 1200 | W82.5,L162,H50 | ||
| BLSD48100WDC-2Q-H | 100 | 50 | 2400 | W82.5,L181,H53 |
Informações sobre a numeração do condutor:
BLSD 24 35 WDC -2Q-H-T P
BLSD: condutor de velocidade BLDC
24: Tensão nominal ((VDC)
35: Limites de corrente máxima ((A))
DC=Tensão CC normal, LDC=Tensão CC Ultra Baixa, WDC=Tensão CC Ultra Larga
2Q: modo de condução de dois quadrantes
H: série H ((Parâmetros de alta corrente e variáveis)
T=-40~+65°C Ta, não rotulado=-10~+45°C Ta
P=0~3KHz entrada de pulso em SV, não rotulado=0~5V em SV
Aviso:
1.Escolher a corrente máxima do condutor:Se for apresentada a corrente nominal Ir do motor, Ip ((A)- Não.2* Ir ((A)
Se for apresentada a potência de saída nominal do motor Pr ((W), então Ip ((A) 4*Pr/Vr. Vr(V) é a tensão nominal do motor
2Quadrante de condução:Os condutores só são utilizados nos quadrantes I e III.
3Entrada de frequência:O módulo de transferência F-V pode ser adicionado ao condutor para controlo de frequência ((0-3KHz/TTL) na porta SV
4Função do travão:Quando a porta BK é desligada para baixo nível, o motor vai parar de funcionar rapidamente por curto-circuito enrolamentos através de MOSFETs inferior.A velocidade do motor durante a travagem não deve exceder a velocidade de travagem segura Ns ((ver diagrama de ligação).
5Interferência de condutas:Os sinais de Hall podem ser perturbados por corrente comutada em cabos de enrolamento quando o comprimento é superior a 50 mm.É melhor usar cabos blindados..
6- Insuficiência motor:Sensores de Hall para enrolamentos/Sensores de Hall para motor Cse/Enrolamentos para caixa do motor
Resistência ao isolamento> 100 MOhm@500VDC
Resistência dielétrica < 1mA@500VAC/50-60Hz/1 minuto
Conexão típica:
Dimensões mecânicas:
Detalhes da imagem:
