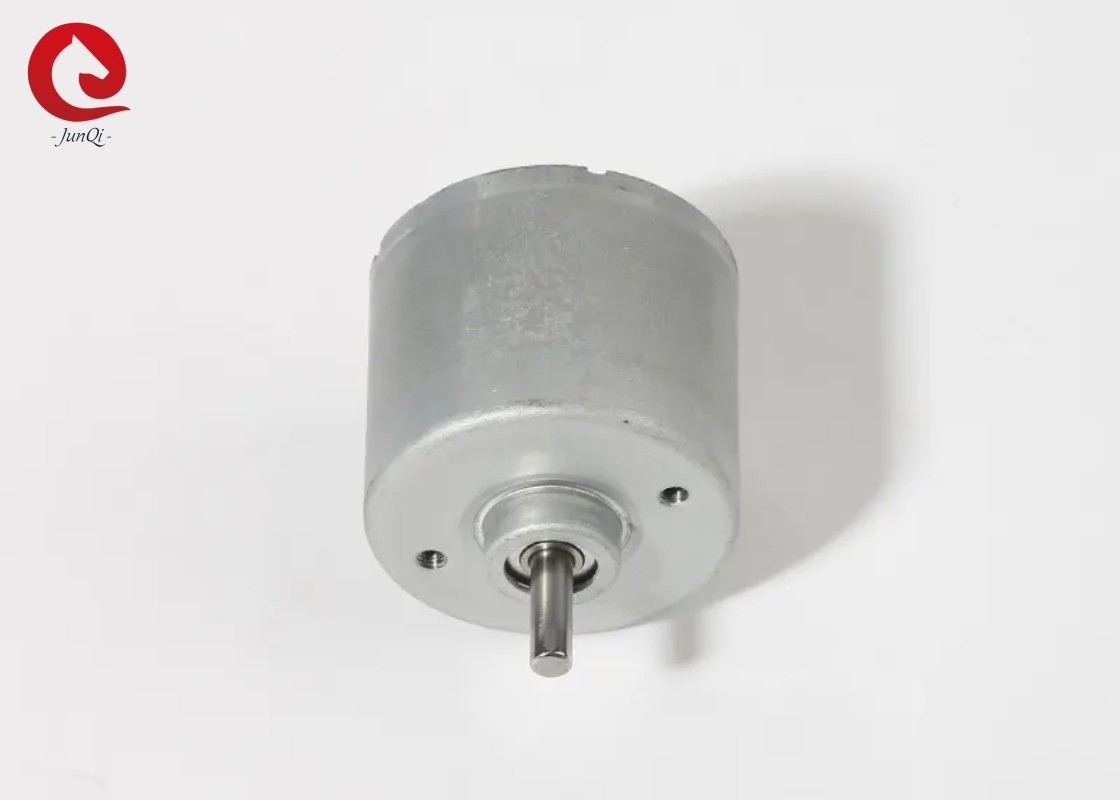

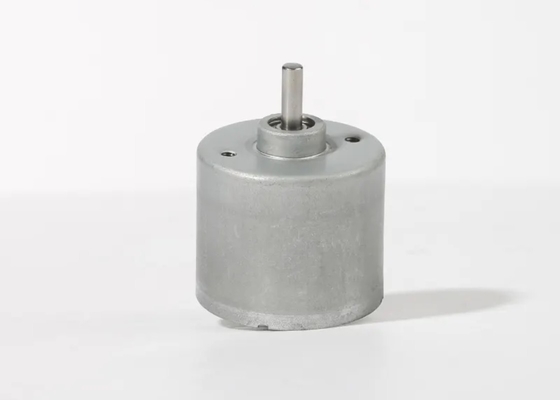

36CBL Série Económico BLDC motor 24V 4800RPM Para ferramenta de potência
Características:
Esta série de motores DC sem escovas é construída a partir de materiais de alta qualidade que garantem potência eficiente e torque constante para um desempenho ideal
O design simples sem escovas oferece um motor mais durável, menos manutenção e também é mais silencioso do que seu homólogo escovado
Os sensores fornecem feedback de controle de velocidade para fornecer desempenho superior e alta eficiência em todas as aplicações
Características:
| Ponto |
Especificações |
| Tipo de enrolamento |
Conexão estelar |
| Ângulo de efeito Hall |
Ângulo elétrico de 120 graus |
| Jogo Radial |
0.02 mm@450 g |
| Jogo Axial |
0.08 mm@450 g |
| Força radial máxima |
15N ((10mm da flange) |
| Força axial máxima |
10N |
| Força dielétrica |
600VAC/1S |
| Resistência ao isolamento |
100MΩ,500VDC |
| Temperatura ambiente |
-20°C~+50°C |
| Classe de isolamento |
Classe B |
Conexão elétrica:
| Cores |
Dispositivo |
Funções |
| Vermelho |
UL1430 AWG26 |
Salão Vcc |
| Azul |
|
Sala A |
| Verde |
|
Sala B |
| Branco |
|
Sala C |
| - Não. |
|
Sala GND |
| Amarelo |
UL1430 AWG24 |
Fase U |
| Castanho |
|
Fase V |
| Laranja |
|
Fase W |
Especificação eléctrica:
| Ponto |
Unidade |
36CBL30 |
36CBL40 |
36CBL50 |
36CBL57 |
36CBL60 |
36CBL65 |
| Número de postes |
|
8 |
| Número de fases |
|
3 |
| Voltagem nominal |
VDC |
24 |
| Torque nominal |
mN.m |
15 |
35 |
55 |
70 |
80 |
90 |
| Torque de estagnação contínuo |
mN.m |
18 |
42 |
66 |
84 |
96 |
108 |
| Velocidade nominal |
RPM |
4800 |
4800 |
4800 |
4500 |
4800 |
4800 |
| Potência nominal |
W |
8 |
18 |
28 |
33 |
40 |
45 |
| Torque máximo |
mN.m |
45 |
105 |
165 |
210 |
240 |
270 |
| Corrente de pico |
A |
1.3 |
2.7 |
4.3 |
5.3 |
6 |
6.8 |
| Resistência de linha para linha |
Ohms@20°C |
5.2 |
2 |
1.2 |
1.05 |
0.95 |
0.88 |
| Indutividade de linha para linha |
mH |
3.3 |
1.75 |
1.2 |
1 |
0.85 |
0.8 |
| Constante de binário |
mN.m/A |
36 |
40 |
39 |
40 |
40 |
40 |
| Câmpus EMF traseiro |
Vrms/KRPM |
2.7 |
3 |
2.9 |
3 |
3 |
3 |
| Inercia do rotor |
g.cm2 |
6 |
12 |
22 |
27 |
30 |
32 |
| Comprimento do motor |
mm |
30 |
40 |
50 |
57 |
60 |
65 |
| Peso |
g |
120 |
160 |
230 |
250 |
270 |
280 |
**Notas:O motor pode ser projetado e fabricado sob pedido personalizado!!
Dimensões:
Perguntas frequentes:
Q: Quanto tempo dura o prazo de entrega das encomendas?
R: Prazo de entrega: 4 semanas após receção do depósito
Q: Qual é a sua garantia comercial?
A: 100% de protecção da qualidade do produto.
Proteção de 100% do produto no prazo de envio.
Proteção de pagamento de 100% para o seu montante coberto.
P: Qual é o MOQ?
R: 5 PCS. Pequena encomenda bem-vinda.
P: Fazem produtos personalizados?
A: Sim, nós aceitamos.
P: Sobre o Serive após venda?
R: Serviços pós-venda 24 horas por dia.
P: O que devo fazer se não estiver satisfeito com o seu produto?
R: Se houver defeitos na qualidade, podemos trocar um bom por você.
Geralmente, este problema é raro.
P: Qual é o prazo de pagamento?
A: T / T e Paypal é usado mais, por favor, entre em contato conosco para mais detalhes
P: Qual é o nível de qualidade do seu produto?
A: Nós produzimos boa qualidade, recusamos produzir baixa qualidade.
