Para criar o valor para clientes. Integridade e vantajoso para as duas partes.
Lugar de origem: | Changzhou, China |
Marca: | Junqi |
Certificação: | CE, RoHs, REACH |
Quantidade de ordem mínima: | 10 PCS |
---|---|
Preço: | USD6-12/PC Negotialbe |
Detalhes da embalagem: | CTN |
Tempo de entrega: | 4weeks obtêm em seguida o pagamento (base na ordem), |
Termos de pagamento: | T/T, Western Union, PAYPAL |
Habilidade da fonte: | 10000set/month |
Número do modelo: | 24CBL30 | Tipo: | motor sem escova da C.C. |
---|---|---|---|
Tamanho de quadro: | 24mm | Hall Effect Angle: | 120° |
Torque avaliado: | 0.006Nm | Número de postes: | 12 |
Número de fase: | 3 | Voltagem nominal: | 12VDC |
Comprimento de corpo: | 30 mm | Velocidade nominal: | 4000RPM |
Utilização: | Industrial | Forma: | redondo |
Realçar: | Motor de corrente contínua sem escovas de 12 V para robôs,Motor sem escovas de 24 mm,Motor sem escovas 24CBL30 |

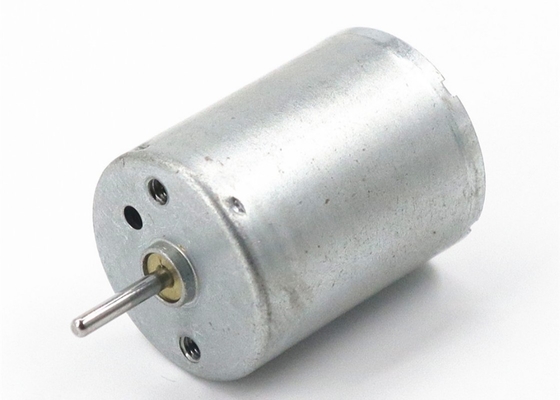

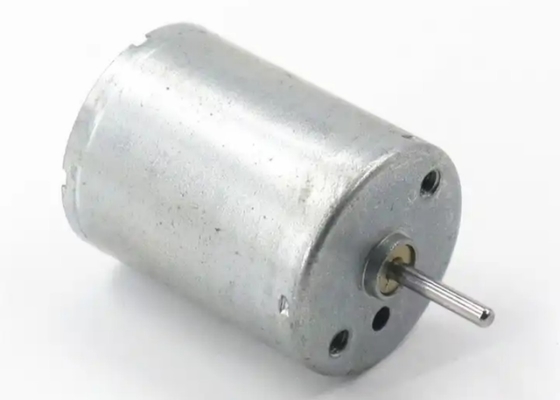

JunqiMotor DC sem escovas de 12 V para robô inteligente, motor sem escovas de 24 mm 24CBL30
Detalhes rápidos:
Modelo |
Quadro Tamanho |
Corpo Duração (mm) |
Classificados Voltagem (VDC) |
Classificados Torque (Nm) |
Classificados Corrente (A) |
Classificados Velocidade (RPM) |
24CBL30 | 24 mm | 30 | 12 | 0.006 | 0.3 | 4000 |
Características:
1Ampla gama de velocidades, saída de binário suave
2Excelente estabilidade de velocidade
3Compacto e de alta potência.
4. Alta eficiência e poupança de energia.
Características:
Ponto | Especificações |
Ângulo de efeito Hall | Ângulo elétrico de 120 graus |
O poço está esgotado. | 0.025 mm |
Classe de isolamento | B |
Classe de protecção | IP40 |
Desvio radial ((@4N) | 0.025 mm |
Reprodução axial ((@4N) | 0.2 mm |
Max.Força radial ((10 mm da flange) | 5N |
Max.Força axial | 2N |
Resistência dielétrica ((por 1 s.) | 500VAC |
Resistência de isolamento ((min.500VDC) | 100Mohm |

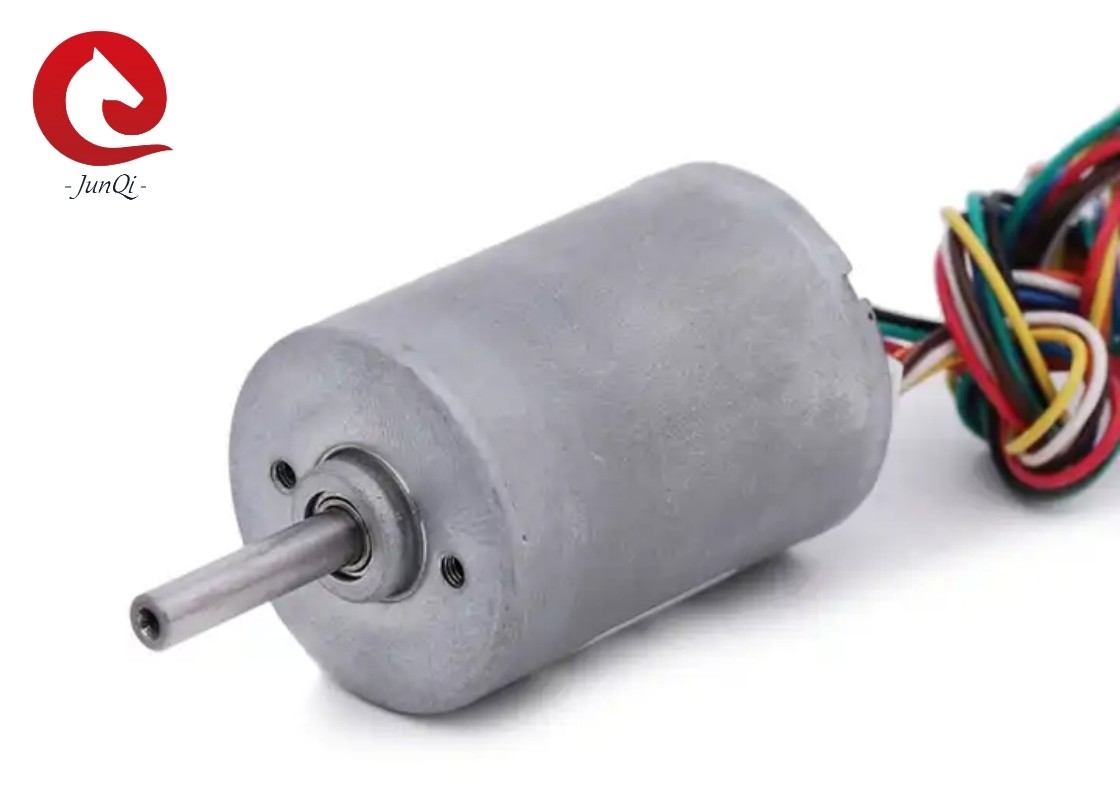

Conexão elétrica:
Número do PIN. | Cores | Dispositivo | Funções |
1 | Vermelho | UL1430 AWG28 | Vcc Hall +5Vdc a +24VDC |
2 | Azul | Sala A | |
3 | Verde | Sala B | |
4 | Branco | Sala C | |
5 | Negro | Sala GND | |
6 | Amarelo | UL1430 AWG26 | Fase U |
7 | Vermelho | Fase V | |
8 | Negro | Fase W |
Especificação eléctrica:
Ponto | Unidade | 24CBL30 |
Número de postes | 12 | |
Número de fases | 3 | |
Voltagem nominal | VDC | 12 |
Torque nominal | N.m | 0.006 |
Velocidade nominal | RPM | 4000 |
Torque máximo | N.m | 0.017 |
Corrente de pico | A | 0.9 |
Resistência de linha para linha | Ohms@20°C | 7.3 |
Indutividade de linha para linha | mH | 1.7 |
Constante de binário | N.N.m/A | 0.02 |
Inercia do rotor | g.cm2 | 2.3 |
Comprimento do motor | mm | 30.8 |
Peso | g | 40 |
**Notas:O motor pode ser projetado e fabricado sob pedido personalizado!!
Dimensões mecânicas:
Perguntas frequentes:
Q: Quanto tempo dura o prazo de entrega das encomendas?
R: Prazo de entrega: 4 semanas após receção do depósito
Q: Qual é a sua garantia comercial?
A: 100% de protecção da qualidade do produto.
Proteção de 100% do produto no prazo de envio.
Proteção de pagamento de 100% para o seu montante coberto.
P: Qual é o MOQ?
R: 5 PCS. Pequena encomenda bem-vinda.
P: Fazem produtos personalizados?
A: Sim, nós aceitamos.
P: Sobre o Serive após venda?
R: Serviços pós-venda 24 horas por dia.
P: O que devo fazer se não estiver satisfeito com o seu produto?
R: Se houver defeitos na qualidade, podemos trocar um bom por você.
Geralmente, este problema é raro.
P: Qual é o prazo de pagamento?
A: T / T e Paypal é usado mais, por favor, entre em contato conosco para mais detalhes
P: Qual é o nível de qualidade do seu produto?
A: Nós produzimos boa qualidade, recusamos produzir baixa qualidade.
