Para criar o valor para clientes. Integridade e vantajoso para as duas partes.
 |
| Lugar de origem: | China |
| Marca: | junqi |
| Certificação: | IS9001, TS16949,CE |
| Número do modelo: | OWP-BL93-301 |
| Quantidade de ordem mínima: | 5 grupos |
|---|---|
| Preço: | Negotialbe |
| Detalhes da embalagem: | apropriado para a exportação |
| Tempo de entrega: | base na ordem, |
| Termos de pagamento: | T/T, Western Union, Paypal |
| Habilidade da fonte: | 1000set/month |
| Modelo: | OWP-BL93-301 | Material: | liga de alumínio |
|---|---|---|---|
| Tensão: | 24Vdc | Poder: | 100W |
| Caudal avaliado: | 1800L/H, | Max Head: | 9M |
| Aplicação: | Ônibus híbrido, veículos elétricos | Uso: | Líquido refrigerante |
| Realçar: | BLDC Mini Auto Water Pump,1800L/Min Auto Water Pump,Bomba de água sem escova da C.C. da circulação do líquido refrigerante |
||

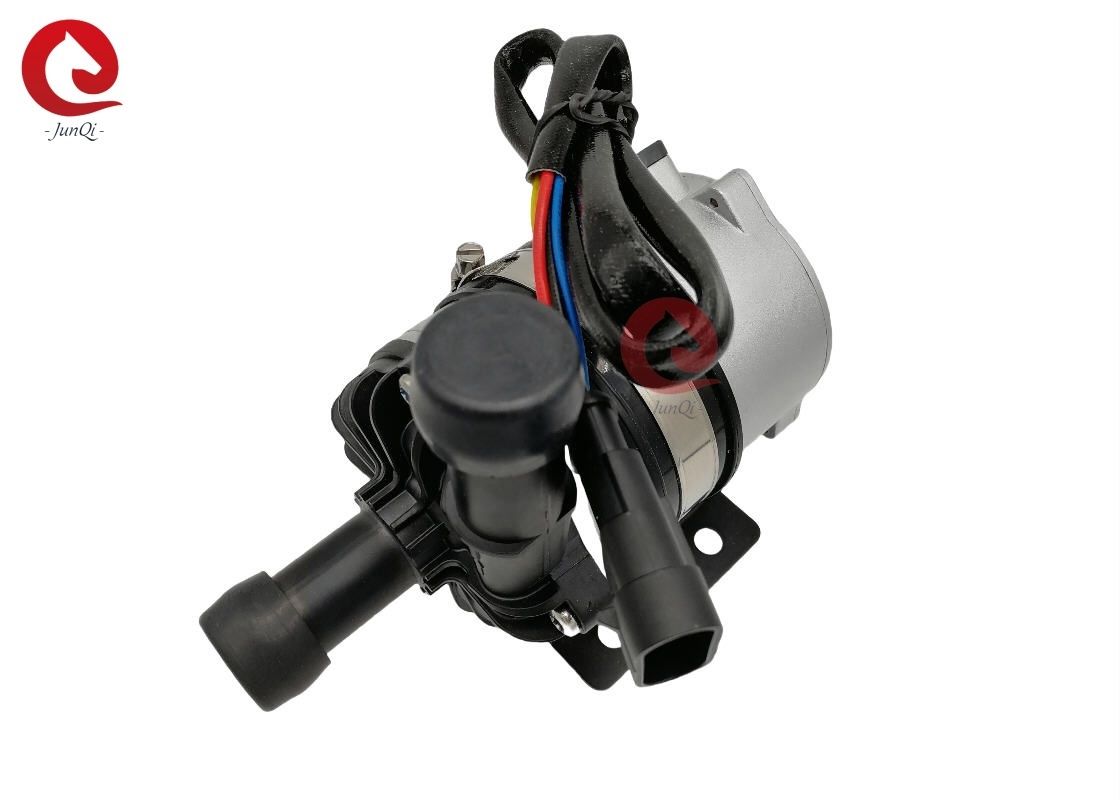

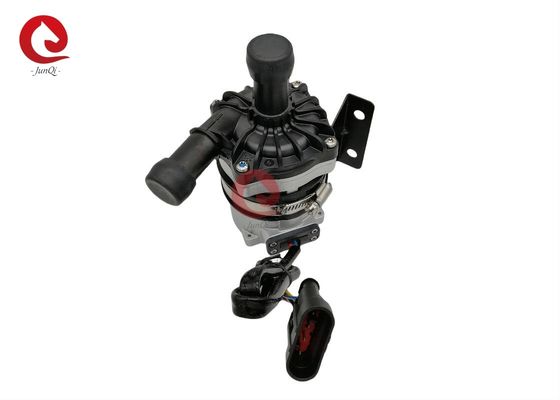

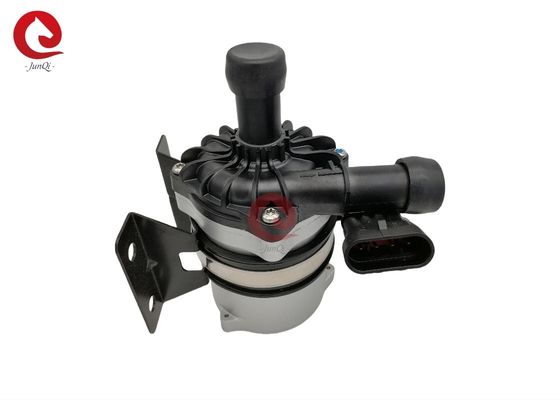

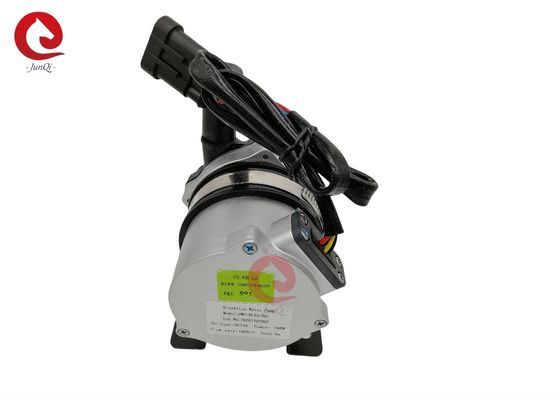

Bomba de água de OWP-BL93-301 100W BLDC com diagnósticos bomba colant do controle e do erro de PWM, bomba do glicol, bomba de água do bldc
■Características
◆Bomba centrífuga magnética da transmissão da força (estrutura da bomba do protetor)
◆Motor sem escova da C.C. da eficiência elevada, consumo da baixa potência, eficiência elevada, vida útil longa.
◆Com temperatura de funcionamento da vasta gama
◆Controlo de velocidade do sinal de PWM
◆Com controlo do caudal constante
◆Proteção reversa da polaridade
◆Proteção de corrida seca
◆Sobre a tensão, sobre a proteção atual
◆Sobrecarregue, sobre a proteção da temperatura
■Specifications modelo
OWP-BL93-301 (24VDC)
■Montando a instrução
As bombas da série OWP-BL93-300 são as bombas centrífugas que exigem preenchido,
A bomba instalada na mais baixa posição do sistema para assegurar-se de que o impulsor esteja imergido sempre no líquido, ou preenchesse a bomba antes do poder sobre.
1: A bomba não deve seco-correr, mesmo que possa seco-correndo por 30 segundos (após 30 segundos quecorrem, parará automaticamente), vontade de corrida seca faz o ruído, igualmente aumentando a abrasão ao eixo e à luva do eixo.
2: Use a tubulação recomendada do diâmetro que conecta a entrada de bomba, se você usa uma entrada de bomba mais de pequeno diâmetro da mangueira, devido à pressão negativa na bomba, o ar exterior mais fácil entram à bomba através do encanamento, fará a degradação de desempenho da bomba, e as bolhas de ar fazer igualmente dano à bomba.
3: Como visto do sentido da entrada de bomba, o impulsor gerencie no sentido horário (para ver a seta no porto de tomada).
4: A bomba pode ser instalada verticalmente ou horizontalmente ser montada (para ver figura 1) quando instalado verticalmente, o porto de tomada deve ser ascendente.
5: A fim evitar o corredor seco (o ar obtém colado no impulsor), o porto de tomada da bomba de água deve ser vertical ou na parte superior do impulsor. (veja figura 1)
6: A tubulação conectada deve verticalmente ser montada (ou nenhum cotovelo em 20cm) para fazer o ar descarregado facilmente, a tubulação da tomada não deve ser usada menos de 90 graus
Cotovelo (veja figura 2).
7: Não pode usar o seawater ou a outra poluição pesada com líquido grande da impureza da grão como o meio líquido.
Parâmetro da temperatura
Temperatura líquida média: -40℃ a +85℃ (- 40°F + a 185°F)
Temperatura ambiental de trabalho: -40℃ a +85℃ (- 40°F +185°F) à umidade ≤90%
Temperatura de armazenamento: -40℃ a +70℃ (- 40°F a +158°F) (o ℃ até 100, mas encurtará a vida útil)
■Pressão de sistema
-0,2 à barra 2,5 (100℃ (212°F).
A vida útil é mais de 20.000 horas baseadas na tensão e no 36℃ avaliados (86°F) temperatura ambiental.
■Escala da tensão
Bomba de água 12V avaliado, escala praticável 9V - 16V
Bomba de água 24V avaliado, escala praticável 18V - 30V
Embora o motor possa ser usado em uma vasta gama de tensão e temperatura, mas a tensão excessiva ou demasiado baixa e a temperatura afetarão a vida útil do motor, a bomba não pode ser exposta à radiação térmica ambiental.
Líquido médio: água pura, mistura líquida (água com abaixo de glicol de 60%)
■Parâmetro elétrico
|
Tensão de funcionamento (VDC) |
Poder avaliado (W) |
Fluxo avaliado (L/H) |
Dimensões (milímetro) |
Peso (g) |
|
18-30V (24V) |
100W | Q=1800L/H H=9M | 148*90*132 | 1.12KG |
Modelo do conector e as propriedades elétricas correspondentes (veja figura 3):
| AMP282106-1 | 1 (preto) | 2 (amarelo) | 3 (azul) | 4 (preto) |
| (tomada combinada AMP282109-1) |
Terra | Feedback da falha | PWM | +24V |
■Caráter de PWM
| Ciclo de dever | Descrição | Observação: 1: Erro métrico 2% do ciclo de dever de PWM 2: Tensão de PWM: 24VDC/12VDC (mesmo que a tensão da bomba) frequência: 50-1000KHz 3: Dever recomendado da parada de PWM: 10% 4: Dever recomendado de 0% como a desconexão de PWM |
| 0%≤duty≤10% | Estado da parada | |
| 11%≤duty≤55% | Corredor da velocidade mínima | |
| 56%≤duty≤90% | Modo de PWM (Escala linear do controle de velocidade) |
|
| 91%≤duty≤100% | Corredor da velocidade máxima |
■Atenções
1. temperatura ambiental de trabalho: - 40℃--85℃, deve tentar evitar perto do três-elemento catalítico, sistema de tubulação da descarga do gás e o motor durante a instalação, assegura a temperatura do ambiente de trabalho.
a posição de instalação 2.The da bomba de água deve tanto quanto possível perto do nível de maré baixa, estender a vida útil da bomba.
4. Use por favor a bomba longe do ambiente empoeirado, a poeira é prejudicial para reduzir a vida útil
5. a atenção do pagamento à pureza da água, evita para bloquear e impulsor-obstruiu para reduzir a vida útil da bomba
■Parâmetro de desempenho
Etiquetas do produto: bomba de água elétrica elétrica resistente do motor da bomba de água
