Para criar o valor para clientes. Integridade e vantajoso para as duas partes.
Lugar de origem: | Changzhou, China |
Marca: | Junqi |
Certificação: | CE, RoHs, REACH |
Número do modelo: | JQ32BLW18 |
Quantidade de ordem mínima: | 10pcs |
---|---|
Preço: | USD10-30/PC Negotialbe |
Detalhes da embalagem: | CTN |
Tempo de entrega: | 4weeks obtêm em seguida o pagamento (base na ordem), |
Termos de pagamento: | T/T, Western Union, Paypal |
Habilidade da fonte: | 10000set/month |
Tipo: | Motor sem escova da C.C. | Número do modelo: | JQ32BLW18 |
---|---|---|---|
Tamanho de quadro: | 32mm | Tipo de enrolamento: | estrela |
Torque avaliado: | 0.025~0.03Nm | Número de Polos: | 8 |
Número de Fase: | 3 | Tensão avaliado: | 9VDC, 24VDC, 48VDC |
comprimento de corpo: | 18mm | Velocidade avaliado: | 2100rpm~2950rpm |
Uso: | Industrial | Forma: | Círculo |
Realçar: | motor sem escova liso da C.C. de 32mm,motor sem escova da C.C. 48V,Motor elétrico sem escova redondo da C.C. |
A construção do rotor externo também oferece várias melhorias de desempenho em relação ao design tradicional do motor BLDC.O mais notável desses benefícios tem a ver com o tamanho do rotor.Para que o estator resida dentro do rotor, o rotor de um motor BLDC plano deve ser maior que o de um motor BLDC convencional.O rotor maior significa um entreferro maior, que fornece um braço de alavanca maior para a produção de torque.Isso significa que os motores de rotor externo podem produzir mais torque do que suas contrapartes convencionais de rotor interno.Combine essa maior produção de torque com o tamanho geral do motor menor e o resultado é uma densidade de potência incomparável.
Detalhes rápidos:
Modelo |
Quadro Tamanho |
Classificado Poder C) |
Corpo Comprimento (milímetros) |
Classificado Voltagem (VDC) |
Classificado Torque (Nm) |
Classificado Atual (UMA) |
Classificado Velocidade (RPM) |
JQ32BLW18-9V | 32 mm | 6 | 18 mm | 9V | 0,025 | 1,07 | 2100 rpm |
JQ32BLW18-24V | 32 mm | 7 | 18 mm | 24V | 0,026 | 0,53 | 2760 rpm |
JQ32BLW18-48V | 32 mm | 8 | 18 mm | 48V | 0,025 | 0,0257 | 2950 rpm |
Recursos:
1. Ampla faixa de velocidade, saída de torque suave
2. Excelente estabilidade de velocidade
3. Compacto e de alta potência
4. Alta eficiência e economia de energia.
Especificação geral:
Item | Especificação |
Tipo de enrolamento | Conexão estrela |
Ângulo de efeito Hall | Ângulo elétrico de 120 graus |
Jogo Radial | 0,02 mm @ 450 g |
Jogo Axial | 0,08 mm @ 450 g |
Max. Força Radial | 14N (5mm do flange) |
Força Max.Axial | 4,8N |
Rigidez dielétrica | 360VAC/1S |
Resistência de isolamento | 100MΩ,500VDC |
Temperatura ambiente | -20℃~+50℃ |
Classe de isolamento | Classe B |
Conexão Elétrica:
Número do pino | Conector | Funções |
1 | Cabo FPC | Vcc Hall +5Vdc |
2 | Sala C | |
3 | Sala A | |
4 | Sala B | |
5 | GND Hall | |
6 | Fase W | |
7 | Fase V | |
8 | Fase U |
Especificação elétrica:
Item | Unidade | JQ32BLW18-9V | JQ32BLW18-24V | JQ32BLW18-48V |
Número de postes | 8 | 8 | 8 | |
Número de Fase | 3 | 3 | 3 | |
Tensão nominal | VDC | 9 | 24 | 48 |
Torque Nominal | mN.m | 24,6 | 25,5 | 24,7 |
Torque de parada contínua | mN.m | 29,5 | 30,6 | 29,6 |
Velocidade nominal | RPM | 2100 | 2760 | 2950 |
Potência nominal | C | 6 | 7 | 8 |
Pico de Torque | mN.m | 73,8 | 76,5 | 74,1 |
Corrente de Pico | UMA | 3.2 | 1,59 | 0,77 |
Resistência linha a linha | ohms@20℃ | 3.2 | 13,7 | 53 |
Indutância de linha a linha | mH | 1.2 | 4,86 | 20 |
Constante de Torque | mN.m/A | 23 | 48,2 | 96,1 |
Voltar EMF | Vrms/KRPM | 1,7 | 3,57 | 7.1 |
Inércia do Rotor | g.cm2 | 35 | 35 | 35 |
Comprimento do motor | milímetros | 18 | 18 | 18 |
Peso | g | 50 | 50 | 50 |
**Notas:O motor pode ser projetado e fabricado com pedido personalizado!!
Tamanho mecânico:
PERGUNTAS FREQUENTES:
P: quanto tempo leva o prazo de entrega dos pedidos?
R: prazo de entrega: 4 semanas após receber o depósito
P: qual é a sua garantia comercial?
A: 100% de proteção da qualidade do produto.
100% do produto na proteção do envio do tempo.
100% de proteção de pagamento para o valor coberto.
Q: O que é Moq?
R: 5 peças. Bem-vindo ao pedido pequeno.
P: você faz produtos personalizados?
R: sim, aceitamos isso.
P: sobre o serviço pós-venda?
R: Serviços pós-venda 24 horas por dia, 7 dias por semana.
P: O que devo fazer se não estiver satisfeito com o seu produto?
R: Se houver defeitos em sua qualidade, podemos trocar um bom para você.
Geralmente, esse problema é raro.
P: Qual é o prazo de pagamento?
R: t/t e paypal são mais usados, entre em contato conosco para mais detalhes
P: qual é o nível de qualidade do seu produto?
R: produzimos boa qualidade, nos recusamos a produzir baixa qualidade.

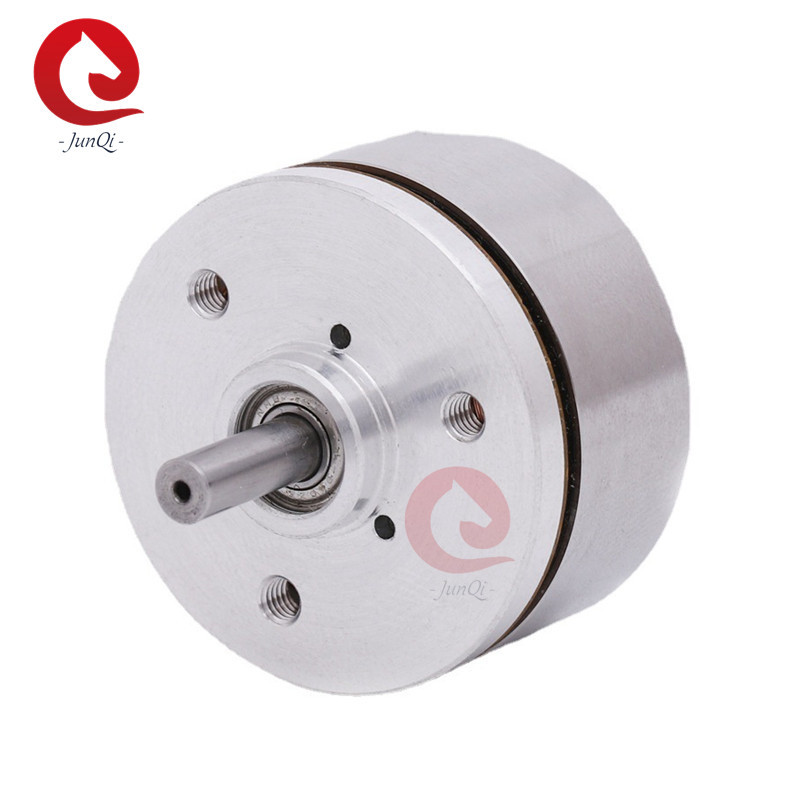

foto dos produtos:
