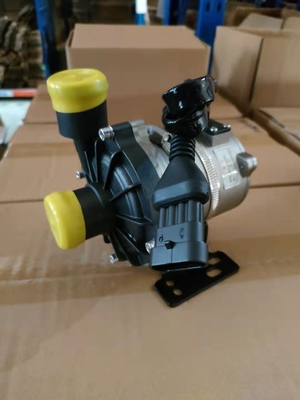

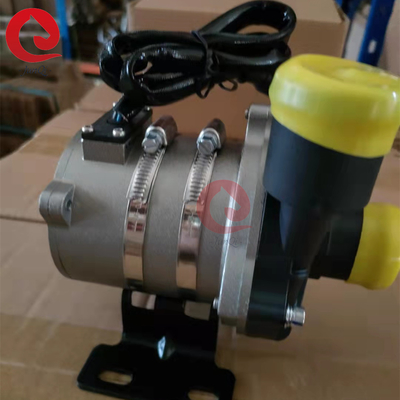

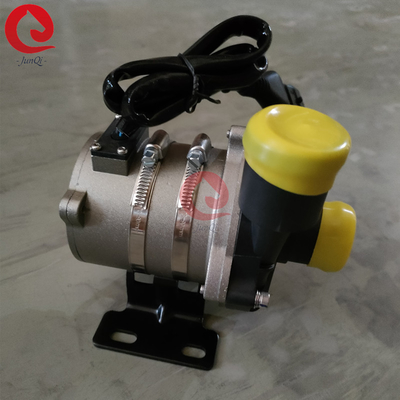

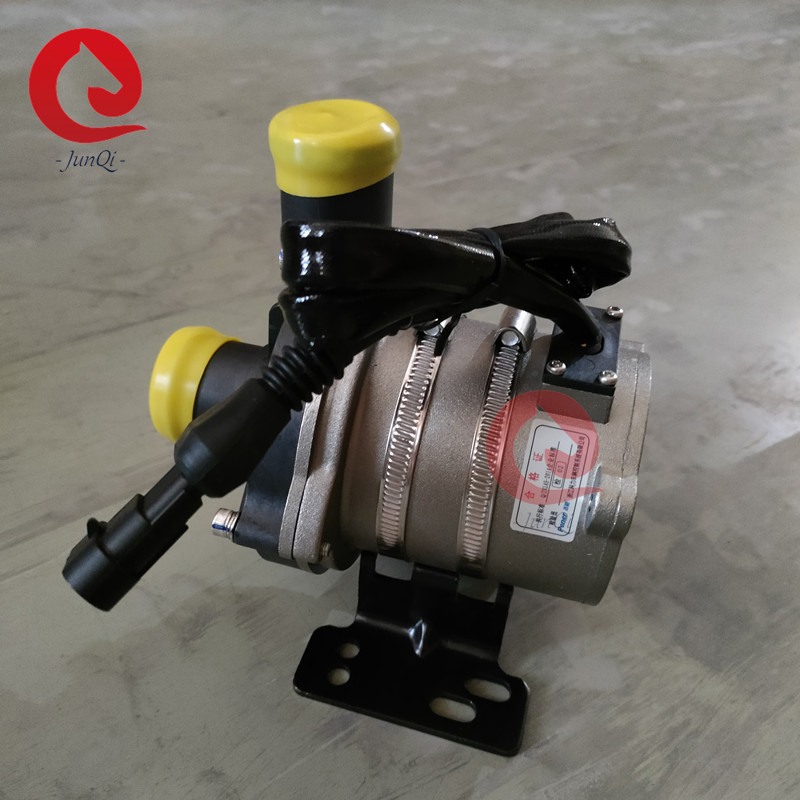

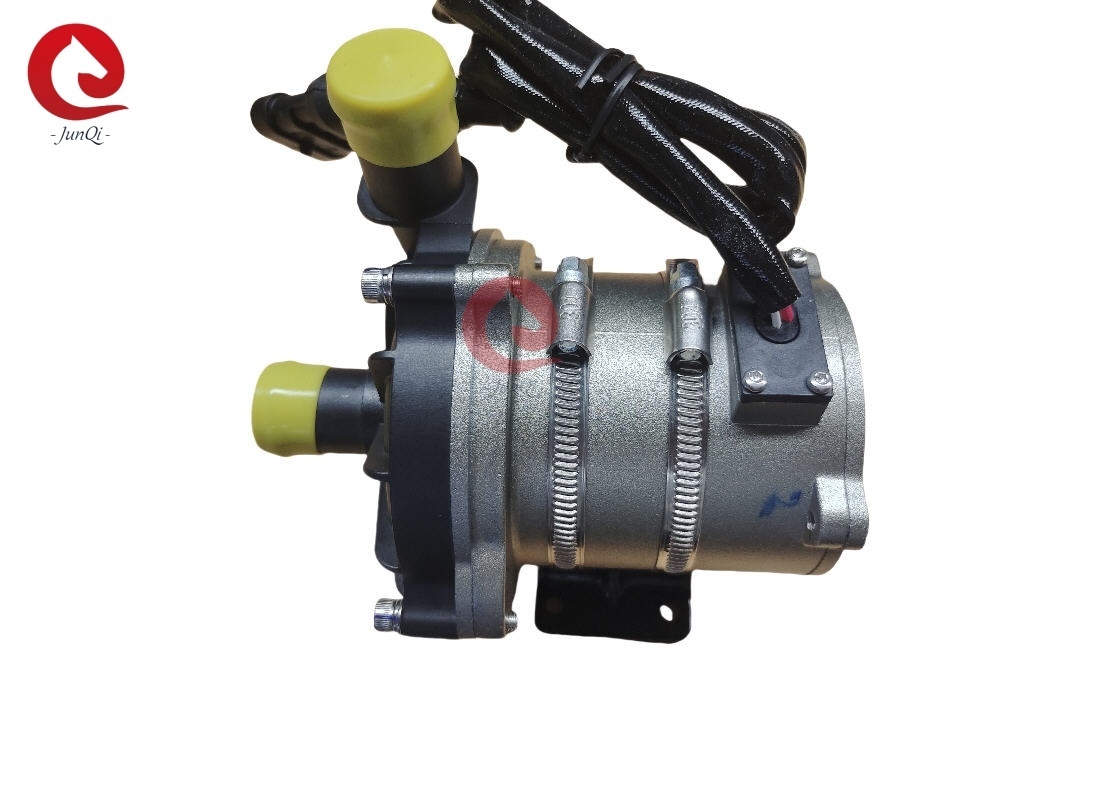

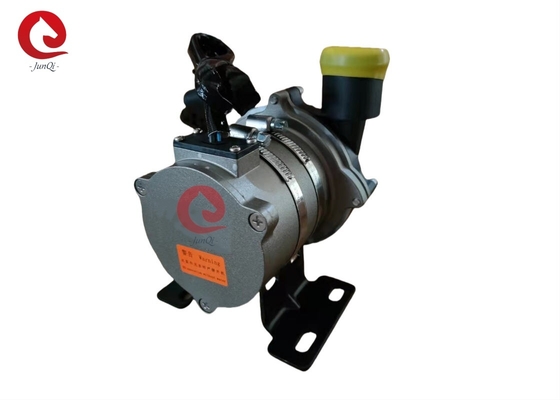

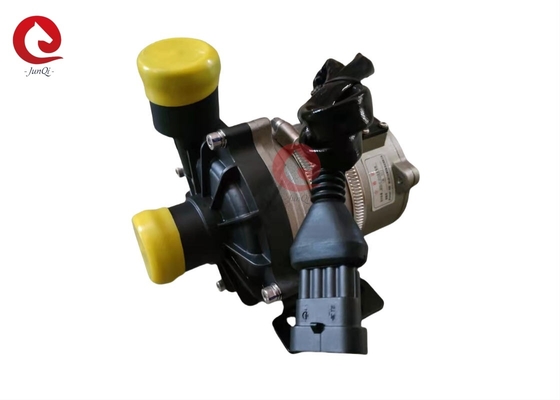

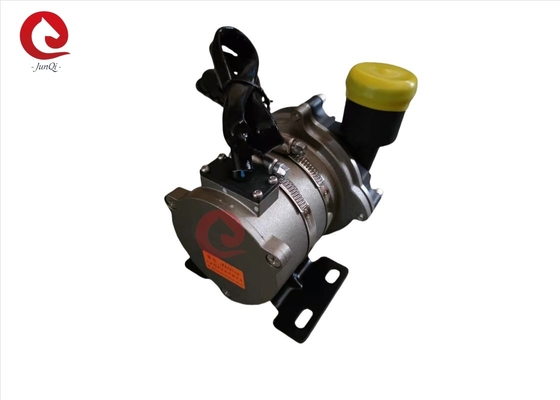

Bomba de água CC sem escovas JP200-1
Bomba de água elétrica de 12V 24VDC para sistemas de refrigeração de ônibus/caminhões de nova energia, com CAN BUS, função de feedback de falha PWM
Aplicação:
Amplamente utilizada em ônibus híbridos, carros de passageiros híbridos, veículos elétricos, trens, navios e outros sistemas de aquecimento e
sistema de circulação de refrigeração.
Características:
★ Bomba centrífuga
★ Transmissão por força magnética
★ Motor CC sem escovas de alta eficiência, baixo consumo de energia, alta eficiência, longa vida útil
vida.
★ Com ampla faixa de temperatura de operação
★ Controle de velocidade do sinal PWM (opcional)
★ Saída de sinal de diagnóstico (opcional)
★ Modo de comunicação (opcional)
★ Com controle de fluxo constante
★ Proteção contra polaridade reversa
★ Proteção contra funcionamento a seco
★ Proteção contra sobretensão, sobrecorrente
★ Proteção contra sobrecarga, sobretemperatura
★ Grande vazão 50~120LPM
★ Baixa altura manométrica 2~12m
Tabela de Parâmetros Técnicos:
| Não. |
|
Parâmetros Técnicos |
|
1
|
Líquido Médio |
Solução aquosa de 50% Glicol (Preferencialmente escolha Tipo Orgânico, tamanho do grão≯0,35, ppm≯0,1g/L) |
|
2
|
Temperatura Média Extrema |
-40℃~120℃ |
|
3
|
Temperatura Média Normal |
10℃~90℃ |
|
4
|
Temperatura de Armazenamento |
-50℃~90℃ |
|
5
|
Extremo |
-40℃~105℃ |
|
6
|
Faixa de Vazão |
50L/min~120L/min |
|
7
|
Faixa de Altura Manométrica |
2m~12m(21kPa~115kPa) |
|
8
|
Tensão Nominal |
DC12V /DC24V |
|
9
|
Faixa de Tensão |
DC9~16V /DC18~32V |
|
10
|
Potência |
≤300W |
|
11
|
Tipo de Comunicação e Controle |
CAN/PWM ou ON/Off |
|
12
|
Nível de Proteção |
IP68 |
|
13
|
Peso |
≤1,5kg (sem suporte) |
|
14
|
Ruído |
≤60dB(A) (ver figura 5.2) |
|
15
|
Vida útil |
＞20000h |
|
16
|
Diâmetro externo de entrada/saída |
φ38 |
|
17
|
Tipo de fio condutor |
Integrado com o corpo da bomba ou fios condutores com conectores |
|
18
|
Função de Proteção |
Proteção contra sobrecorrente, proteção contra sobre/baixa tensão, proteção contra sobretemperatura, proteção contra rotor bloqueado, proteção contra funcionamento a seco, proteção contra polaridade reversa. |
2. Instalação mecânica
2.1 A bomba pode ser instalada verticalmente ou horizontalmente (ver figura 1) Quando instalada
verticalmente, a porta de saída deve estar voltada para cima.
2.2 Para evitar o funcionamento a seco (ar preso no impulsor), a porta de saída da bomba de água deve
ser vertical ou na parte superior do impulsor. (ver figura 1)
2.3 O tubo conectado deve ser montado verticalmente (ou sem cotovelo em 20cm) para facilitar a descarga do ar, o tubo de saída não deve ser usado com cotovelo inferior a 90 graus (ver figura 2).
2.4 Não pode usar água do mar ou outra poluição pesada com líquido de grande impureza como o líquido
médio.
Interfaces Elétricas:
3.1
Recomendamos Conectores de Comunicação PWM/CAN e Descrição da Porta de Pinos: Fabricação
:AMP282088-1(Recomendamos) Modelo do Conector
:AMP282088-1Modelo do Plugue Correspondente
:AMP282088-13.2 Conectores Não Recomendados:
Para a aplicação de bomba de água com fios condutores, a JUNQI International pode substituir o conector
tipos conforme solicitação do cliente. Ou conector de 2 pinos para velocidade fixa (ligar/desligar), conector de 3 pinos com feedback
função (ou aplicação de comunicação PWM de 3 pinos), entre em contato conosco para obter detalhes sobre sua solicitação.
Indicadores de Desempenho:
4.1 Curva de Desempenho:
4.2. Ruído
Condições de Teste de Ruído:
1. Temperatura da Sala de Teste: 23℃,
2. Velocidade da Água: Velocidade Máxima
3. Vazão: Vazão Máxima
Resultado do Teste: ≤60dB(A), escolha o valor máximo do teste
A posição de medição do teste de ruído como na figura abaixo.
4.3 Comunicação CAN:
Comunique-se e obtenha o acordo de recomendação ao selecionar o projeto!4.4 PWM
Comunicação (Recomendado)
4.4.1 Definição da porta de pinos do conector da bomba de água (figura 3, figura 4)
Atenções:
2. Evite que a bomba de água seja coberta ou bloqueada e afetada pelos dispositivos circundantes aquecendo. O espaço de instalação é conveniente para manutenção e operação de substituição.
3. Temperatura ambiente de trabalho: -40℃--120℃, deve tentar evitar a proximidade do sistema catalítico de três elementos, tubo de descarga de gás e motor durante a instalação, garantir a temperatura do ambiente de trabalho
4. A posição de instalação da bomba de água deve, tanto quanto possível, estar próxima do baixo nível de água, para prolongar a vida útil da bomba.
5. Preste atenção à pureza da água, evite atolar e bloquear o impulsor para reduzir a vida útil da bomba
6. Use a bomba longe do ambiente empoeirado, a poeira é prejudicial para reduzir a vida útil
