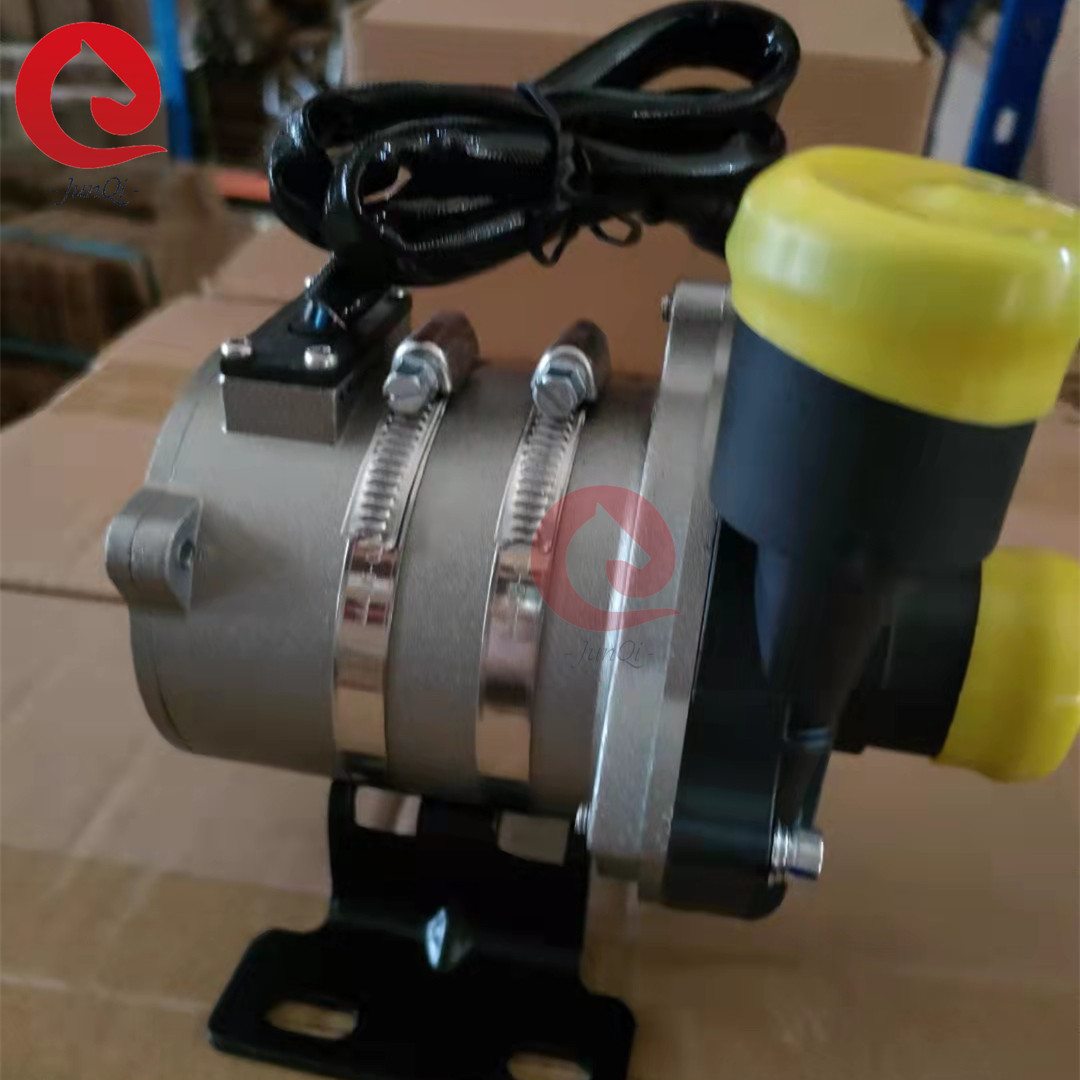

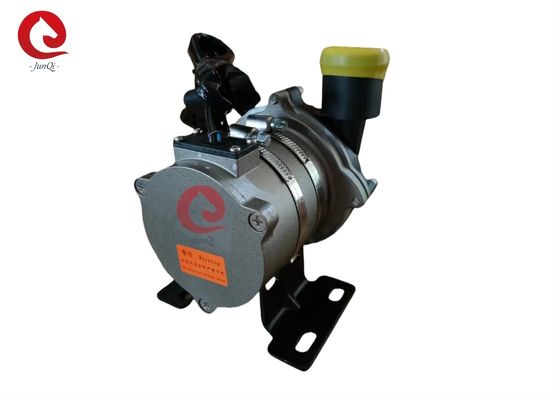

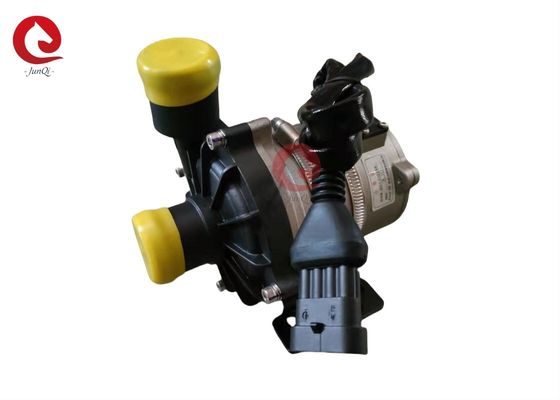

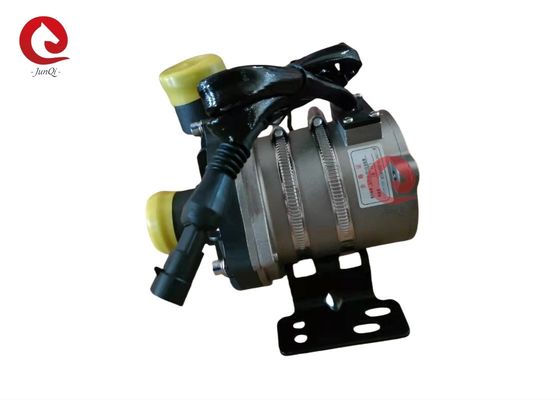

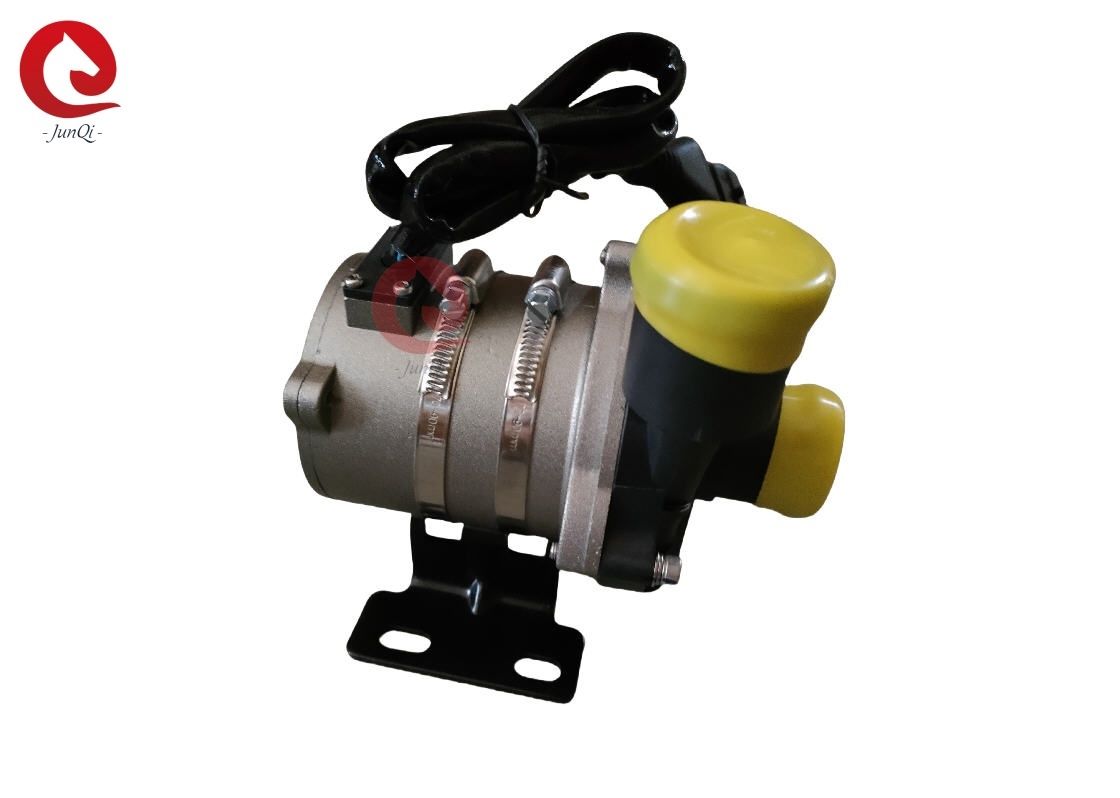

JP200-1 Bomba de água de corrente contínua sem escovas
Alta taxa de fluxo 50 ~ 120L / M, cabeça baixa 2 ~ 12M, com controle PWM, bomba de água 12V Dc sem escovas Applicatoin para ônibus urbano
Aplicação:
Amplamente utilizado em autocarros híbridos, automóveis híbridos, veículos elétricos, comboios, navios e outros sistemas de aquecimento e
sistema de circulação de arrefecimento.
Características:
★Bomba centrífuga
★Transmissão da força magnética
★Motor DC sem escovas de alta eficiência, baixo consumo de energia, alta eficiência, longa vida útil
A vida.
★Com uma ampla gama de temperaturas de funcionamento
★Controlo da velocidade do sinal PWM (opcional)
★Saída de sinal de diagnóstico (opcional)
★modo de comunicação (opcional)
★Com controlo de fluxo constante
★Proteção da polaridade inversa
★Proteção contra corrida seca
★Protecção contra sobrevoltagem e sobrecorrência
★Supercarga, protecção contra sobre-temperatura
★Fluxo grande 50~120LPM
★Cabeça baixa 2~12m
Tabela de parâmetros técnicos:
| - Não, não. |
|
Parâmetros técnicos |
|
1
|
Líquido médio |
Solução aquosa de glicol a 50% ((Preferencialmente escolher tipo orgânico, tamanho do grão ≈ 0).35(ppm ≈ 0,1 g/l) |
|
2
|
Temperatura média extrema |
-40°C a 120°C |
|
3
|
Temperatura média normal |
10°C a 90°C |
|
4
|
Temperatura de armazenamento |
-50°C a 90°C |
|
5
|
Extremo |
-40°C a 105°C |
|
6
|
Intervalo de taxa de fluxo |
50L/min~120L/min |
|
7
|
Distância da cabeça |
2m~12m ((21kPa~115kPa) |
|
8
|
Voltagem nominal |
DC12V /DC24V |
|
9
|
Faixa de tensão |
DC9~16V /DC18~32V |
|
10
|
Potência |
≤ 300 W |
|
11
|
Tipo de comunicação e controlo |
CAN/PWM ou ON/OFF |
|
12
|
Nível de protecção |
IP68 |
|
13
|
Peso |
≤ 1,5 kg (sem suporte) |
|
14
|
Ruído |
≤ 60 dB (A) (ver figura 5.2) |
|
15
|
Vida de serviço |
>20000h |
|
16
|
OD de entrada/saída |
φ38 |
|
17
|
Tipo de fio de chumbo |
De potência superior a 1000 W |
|
18
|
Função de protecção |
Proteção contra sobrecorrência, proteção contra sobre/baixa tensão, proteção contra sobre-temperatura, proteção contra rotor bloqueado, proteção contra secagem, proteção contra polaridade inversa. |
2Instalação mecânica
2.1 A bomba pode ser montada verticalmente ou horizontalmente (ver figura 1).
Verticalmente, a porta de saída deve estar para cima.
2.2 A fim de evitar a secagem (o ar ficar preso no impulsor), a porta de saída da bomba de água deve ser
Ser vertical ou na parte superior do impulsor (ver figura 1).
2.3 O tubo ligado deve ser montado verticalmente (ou sem cotovelo em 20 cm) para que o ar
Se o tubo de saída for descarregado facilmente, não deve ser utilizado a menos de 90 graus de cotovelo (ver figura 2).
2.4 Não pode utilizar a água do mar ou outra poluição pesada com líquido de impurezas de grãos grandes como líquido
Médio.
Interfaces elétricas:
3.1Recomendação de conectores de comunicação PWM/CAN e porta de pin Descrição:
Fabricação:Conectividade TE(Recomendação)
Modelo de conector:AMP282106-1
Modelo de enchufe correspondente:AMP282088-1
3.2 Conectores não recomendados:
Para a aplicação de bomba de água com fios de chumbo, JUNQI International pode substituir o conector
ou conector de 2 pin para velocidade fixa (on/off), conector de 3 pin com feedback
Função (ou aplicação de comunicação PWM 3pin), por favor entre em contacto connosco para os detalhes do seu pedido.
Indicadores de desempenho:
4.1 Curva de desempenho:
4.2- Barulho.
Condições de ensaio de ruído:
1. Temperatura da sala de ensaio: 23°C,
2Velocidade da água: Velocidade máxima
3. Taxa de fluxo: Fluxo máximo
Resultado do ensaio: ≤ 60 dB (A), escolher o valor máximo do ensaio
A posição de medição do ensaio de ruído, tal como figura abaixo.
4.3 Comunicação CAN:
Por favor, comunique e obtenha o acordo de recomendação ao selecionar o desenho!4.4 PWM
Comunicação (recomendação)
4.4.1 Definição da porta do conector da bomba de água ((figura 3, figura 4)
1Por favor, adicione um fusível no circuito de alimentação da bomba de água para cortar a alimentação quando a aparência da falha.
2. Evite que a bomba de água esteja coberta ou bloqueada e afetada pelo aquecimento dos dispositivos circundantes. O espaço de instalação é conveniente para manutenção e operação de substituição.
3. temperatura ambiente de trabalho: -40°C-120°C, deve tentar evitar a proximidade do catalisador de três elementos, sistema de tubo de descarga de gás e motor durante a instalação,assegurar a temperatura do ambiente de trabalho
4A posição de instalação da bomba de água deve ser o mais próxima possível do nível de água baixo, para prolongar a vida útil da bomba.
5. Preste atenção à pureza da água, evitar o engarrafamento e impeller-bloqueado para reduzir a vida útil da bomba
6.Por favor, use a bomba longe do ambiente empoeirado, a poeira é prejudicial para reduzir a vida útil
