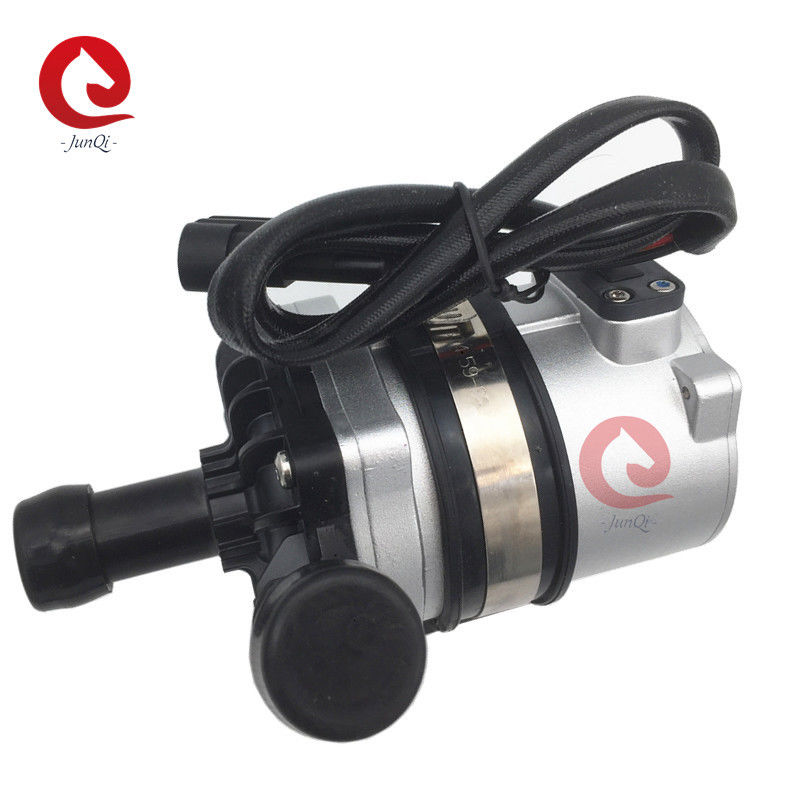

Bateria que refrigera as bombas de água sem escova 24V da C.C. 30LPM para ciclos de aquecimento auxiliares

Bateria que refrigera as bombas de água sem escova 24V da C.C. 30LPM para ciclos de aquecimento auxiliares

  • Bateria que refrigera as bombas de água sem escova 24V da C.C. 30LPM para ciclos de aquecimento auxiliares
  • Bateria que refrigera as bombas de água sem escova 24V da C.C. 30LPM para ciclos de aquecimento auxiliares
  • Bateria que refrigera as bombas de água sem escova 24V da C.C. 30LPM para ciclos de aquecimento auxiliares
  • Bateria que refrigera as bombas de água sem escova 24V da C.C. 30LPM para ciclos de aquecimento auxiliares
Bateria que refrigera as bombas de água sem escova 24V da C.C. 30LPM para ciclos de aquecimento auxiliares
Detalhes do produto:
Lugar de origem: China
Marca: junqi
Certificação: IS9001, TS16949,CE
Número do modelo: OWP-BL93-301
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 5 grupos
Preço: Negotialbe
Detalhes da embalagem: Apropriado para a exportação
Tempo de entrega: base na ordem,
Termos de pagamento: T/T, Western Union, Paypal
Habilidade da fonte: 1000set/Month
Contato
Descrição de produto detalhada
Modelo: OWP-BL93-301 Material: Liga de alumínio
Tensão: 24VDC potência: 100W
Caudal avaliado: 1800L/H, Cabeça máxima: 9m
Aplicação: Ônibus híbrido, veículos elétricos Uso: líquido refrigerante
Realçar:

Bombas de água sem escova da C.C. 30LPM

,

Bateria que refrigera as bombas de água sem escova da C.C.

,

Bomba sem escova 24v da C.C. dos ciclos de aquecimento

bombas de água sem escova da C.C. de 24V 30LPM usando-se para refrigerar da bateria e ciclos de aquecimento auxiliares

Impulso/circulação/frequência/de baixo nível de ruído/feedback da falha controle do protetor pump/PWM

Bomba de água de OWP-BL93-301 100W BLDC com diagnósticos bomba colant do controle e do erro de PWM, bomba do glicol, bomba de água do bldc

Aplicações
Amplamente utilizado no ônibus híbrido, no automóvel de passageiros híbrido, nos veículos elétricos, nos trens, e nos navios e no sistema da outra circulação do aquecimento e refrigerar.

Características
Bomba centrífuga magnética da transmissão da força (estrutura da bomba do protetor)
◆Motor sem escova da C.C. da eficiência elevada, consumo da baixa potência, eficiência elevada, vida útil longa.
◆Com temperatura de funcionamento da vasta gama
◆Controlo de velocidade do sinal de PWM
◆Com controlo do caudal constante
◆Proteção reversa da polaridade
◆Proteção de corrida seca
◆Sobre a tensão, sobre a proteção atual
◆Sobrecarregue, sobre a proteção da temperatura

Descrição técnica (partes relacionadas em contato com o líquido)
Alojamento principal da bomba: PPS+GF
Impulsor: PPS+GF
Cavidade do protetor: PPS+GF
Luva do eixo: Materiais compostos da resina do carbono
Eixo: eixo de aço inoxidável
Alojamento do ímã: capsulation plástico de nylon
Anel do selo: EPDM

Dispositivo de condução (que inclui o motor)
Conduzindo o eletroímã: ímã capsulated plástico de nylon
Parafusos e porcas: SUS 304 de aço inoxidável
Motor de comando: motor sem escova
Quadro do fio do motor: PPA GF
Alojamento da bomba: Caso de alumínio de fundição com tratamento limpar com jato de areia e de impregnação

Suporte: Aço com revestimento do pó
Aro do suporte: E.U. 304 steel+ inoxidável que umedecem o anel de borracha
Impermeável baseado na avaliação IP68 (en60529)
Modelo do conector: AMP282106-1 (tomada combinada AMP282088-1)
Diâmetro do bocal: 22.4mm (diâmetro interno: 16mm)

Specifications modelo
OWP-BL93-301 (24VDC)
■Montando a instrução
As bombas da série OWP-BL93-300 são as bombas centrífugas que exigem preenchido,
A bomba instalada na mais baixa posição do sistema para assegurar-se de que o impulsor esteja imergido sempre no líquido, ou preenchesse a bomba antes do poder sobre.
1: A bomba não deve seco-correr, mesmo que possa seco-correndo por 30 segundos (após 30 segundos quecorrem, parará automaticamente), vontade de corrida seca faz o ruído, igualmente aumentando a abrasão ao eixo e à luva do eixo.

2: Use a tubulação recomendada do diâmetro que conecta a entrada de bomba, se você usa uma entrada de bomba mais de pequeno diâmetro da mangueira, devido à pressão negativa na bomba, o ar exterior mais fácil entram à bomba através do encanamento, fará a degradação de desempenho da bomba, e as bolhas de ar fazer igualmente dano à bomba.

3: Como visto do sentido da entrada de bomba, o impulsor gerencie no sentido horário (para ver a seta no porto de tomada).

4: A bomba pode ser instalada verticalmente ou horizontalmente ser montada (para ver figura 1) quando instalado verticalmente, o porto de tomada deve ser ascendente.

5: A fim evitar o corredor seco (o ar obtém colado no impulsor), o porto de tomada da bomba de água deve ser vertical ou na parte superior do impulsor. (veja figura 1)

6: A tubulação conectada deve verticalmente ser montada (ou nenhum cotovelo em 20cm) para fazer o ar descarregado facilmente, a tubulação da tomada não deve ser usada menos de 90 graus
Cotovelo (veja figura 2).

7: Não pode usar o seawater ou a outra poluição pesada com líquido grande da impureza da grão como o meio líquido.
Bateria que refrigera as bombas de água sem escova 24V da C.C. 30LPM para ciclos de aquecimento auxiliares 0
Parâmetro da temperatura
Temperatura líquida média: -40℃ a +85℃ (- 40°F + a 185°F)
Temperatura ambiental de trabalho: -40℃ a +85℃ (- 40°F +185°F) à umidade ≤90%
Temperatura de armazenamento: -40℃ a +70℃ (- 40°F a +158°F) (o ℃ até 100, mas encurtará a vida útil)
Pressão de sistema
-0,2 à barra 2,5 (100℃ (212°F).
A vida útil é mais de 20.000 horas baseadas na tensão e no 36℃ avaliados (86°F) temperatura ambiental.
Escala da tensão
Bomba de água 12V avaliado, escala praticável 9V - 16V
Bomba de água 24V avaliado, escala praticável 18V - 30V
Embora o motor possa ser usado em uma vasta gama de tensão e temperatura, mas a tensão excessiva ou demasiado baixa e a temperatura afetarão a vida útil do motor, a bomba não pode ser exposta à radiação térmica ambiental.

Líquido médio: água pura, mistura líquida (água com abaixo de glicol de 60%)


■Parâmetro elétrico

Tensão de funcionamento

(VDC)

Poder avaliado

(W)

Fluxo avaliado

(L/H)

Dimensões

(milímetro)

Peso

(g)

18-30V (24V)

100W Q=1800L/H H=9M 148*90*132 1.12KG









Modelo do conector e as propriedades elétricas correspondentes (veja figura 3):

AMP282106-1 1 (preto) 2 (amarelo) 3 (azul) 4 (preto)
(tomada combinada
AMP282109-1)
Terra Feedback da falha PWM +24V







Bateria que refrigera as bombas de água sem escova 24V da C.C. 30LPM para ciclos de aquecimento auxiliares 1
■Caráter de PWM
Bateria que refrigera as bombas de água sem escova 24V da C.C. 30LPM para ciclos de aquecimento auxiliares 2

Ciclo de dever Descrição Observação:
1: Erro métrico 2% do ciclo de dever de PWM
2: Tensão de PWM: 24VDC/12VDC (mesmo que a tensão da bomba)
frequência: 50-1000KHz
3: Dever recomendado da parada de PWM: 10%
4: Dever recomendado de 0% como a desconexão de PWM
0%≤duty≤10% Estado da parada
11%≤duty≤55% Corredor da velocidade mínima
56%≤duty≤90% Modo de PWM
(Escala linear do controle de velocidade)
91%≤duty≤100% Corredor da velocidade máxima


Bateria que refrigera as bombas de água sem escova 24V da C.C. 30LPM para ciclos de aquecimento auxiliares 3
■Atenções
1. temperatura ambiental de trabalho: - 40℃--85℃, deve tentar evitar perto do três-elemento catalítico, sistema de tubulação da descarga do gás e o motor durante a instalação, assegura a temperatura do ambiente de trabalho.
a posição de instalação 2.The da bomba de água deve tanto quanto possível perto do nível de maré baixa, estender a vida útil da bomba.
4. Use por favor a bomba longe do ambiente empoeirado, a poeira é prejudicial para reduzir a vida útil
5. a atenção do pagamento à pureza da água, evita para bloquear e impulsor-obstruiu para reduzir a vida útil da bomba
Parâmetro de desempenho
Bateria que refrigera as bombas de água sem escova 24V da C.C. 30LPM para ciclos de aquecimento auxiliares 4

  • Dimensão externo
  • Bateria que refrigera as bombas de água sem escova 24V da C.C. 30LPM para ciclos de aquecimento auxiliares 5
  • Bateria que refrigera as bombas de água sem escova 24V da C.C. 30LPM para ciclos de aquecimento auxiliares 6
  • Bateria que refrigera as bombas de água sem escova 24V da C.C. 30LPM para ciclos de aquecimento auxiliares 7

Etiquetas do produto: bomba de água elétrica elétrica resistente do motor da bomba de água

Bateria que refrigera as bombas de água sem escova 24V da C.C. 30LPM para ciclos de aquecimento auxiliares 8
