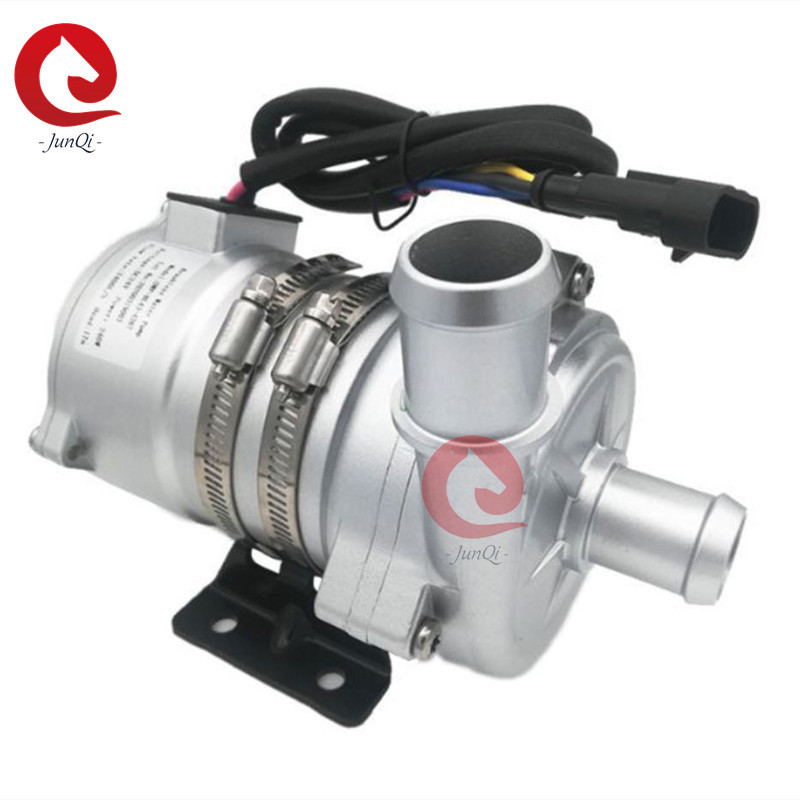

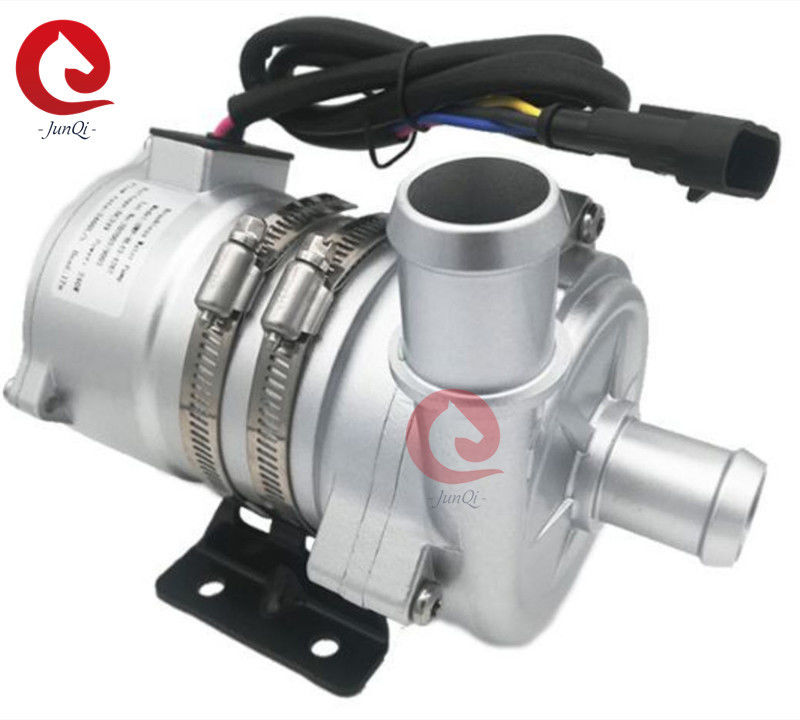

Turbocompressor ultra de baixo nível de ruído da bomba de água do veículo elétrico de New Energy que refrigera 24V

JUNQI 24VDC Novo veículo de energia electrónica bomba de água turbocompressor ultra baixo ruído resfriamento JP-BL43-426T


Características
◆Bomba centrífuga
◆Transmissão de força magnética
◆Motor de corrente contínua sem escovas de elevada eficiência, baixo consumo de energia, elevada eficiência, longa vida útil.

◆Com uma ampla gama de temperaturas de funcionamento
◆Com controlo de fluxo constante
◆Proteção da polaridade inversa
◆Proteção contra corrida seca
◆Protecção contra sobrevoltagem e sobrecorrência
◆Supercarga, protecção contra sobre-temperatura

■ Parâmetro elétrico



Instruções de montagem
As bombas da série JP-BL43-426T são bombas centrífugas que requerem um pré-enchimento,
A bomba instalada na posição mais baixa do sistema para garantir que o impulsionador esteja sempre
submerso no líquido, ou pré-enchido a bomba antes de ligar.
1: A bomba não deve funcionar a seco, mesmo que possa funcionar a seco durante 15 minutos (após 15
Minutos de secagem, ele vai parar automaticamente), secagem vai fazer ruído, também aumentando
abrasão do eixo e da mangueira do eixo.
2:Usar o tubo de diâmetro recomendado para ligar a entrada da bomba, se utilizar um diâmetro menor
A entrada da bomba de mangueira, devido à pressão negativa na bomba, o ar externo entra mais facilmente na
bomba através do gasoduto, ele vai fazer a degradação desempenho da bomba, e também o ar
As bolhas danificam a bomba.
3: Visto a partir da direcção de entrada da bomba, o impulsionador gira no sentido dos ponteiros do relógio (ver a seta no
a porta de saída).
4: A bomba pode ser instalada verticalmente ou horizontalmente (ver figura 1)
Verticalmente, a porta de saída deve estar para cima.
5:Para evitar a secagem (o ar ficar preso no impulsor), a porta de saída da bomba de água deve ser
Ser vertical ou na parte superior do impulsor (ver figura 1).
6: O tubo ligado deve ser montado verticalmente (ou sem cotovelo em 20 cm) para fazer o ar
Se o tubo de saída for descarregado facilmente, não deve ser utilizado a menos de 90 graus de cotovelo (ver figura 2).
7: Não pode utilizar a água do mar ou outra poluição pesada com grande grão de impureza líquido como o líquido
Médio

■Parâmetro de temperatura
1Temperatura média do líquido: -40°C a +85°C (-40°F a +185°F)
2Temperatura ambiente de trabalho: -40°C a +85°C (-40°F a +185°F)
3Temperatura de armazenagem: -40°C a +70°C (-40°F a +158°F)
(até 100 °C, mas reduzirá a vida útil)
■Pressão do sistema
-0,2 a 2,5 bar (100°C).
A vida útil é superior a 20 000 horas, com base na tensão nominal e no ambiente a 36 °C (~ 86 °F)
Temperatura.
■Intervalo de tensão
Bomba de água nominal de 24 V, faixa operacional de 18 V a 32 V
Embora o motor possa ser utilizado em uma ampla gama de tensão e temperatura, mas excessiva ou demasiado
A baixa tensão e temperatura afectam a vida útil do motor, a bomba não pode ser
expostos à radiação térmica do ambiente.
Líquido médio: mistura líquida (Água com menos de 60% de glicol)

Modelo do conector e propriedades elétricas correspondentes (ver figura 3):

Diagrama de controlo PWM:

Atenção!
1. temperatura ambiente de trabalho: -40°C-120°C, deve tentar evitar a proximidade do catalisador de três elementos, sistema de tubo de descarga de gás e motor durante a instalação,assegurar a temperatura do ambiente de trabalho.
2A posição de instalação da bomba de água deve ser o mais próxima possível do nível de água baixo, para prolongar a vida útil da bomba.
3. Por favor, use a bomba longe do ambiente empoeirado, a poeira é prejudicial para reduzir a vida útil
4. Preste atenção à pureza da água, evitar o engarrafamento e impeller-bloqueado para reduzir a vida útil da bomba
■ Parâmetro de desempenho

Dimensão externa


Aplicação:
