Junqi 2 Fase Stepper Driver M545D 24-50VDC 1.5-4.5A Para motor a passo de 57mm/86mm

Detalhes do produto:

Lugar de origem:	China
Marca:	JEUNKEI
Certificação:	TS16949,ISO9001, ISO14001,CE, ISO14001
Número do modelo:	M545D

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	5pcs (uma amostra disponível)
Preço:	USD25-USD20/PC
Detalhes da embalagem:	série para a exportação
Tempo de entrega:	dependa da quantidade /Negotiable da ordem
Termos de pagamento:	T/T, Western Union, Paypal
Habilidade da fonte:	1000 pcs por mês

Contato

Descrição de produto detalhada

Tipo:	2Fase Stepper Driver	Modelo N.O.:	M545D
Intervalo de tensão:	DC18-50V	Intervalo de corrente:	1.5-4.5A
Peso:	00,3 kg	Cor:	Negro
Garantia:	12 meses	OEM:	Disponível
Quantidade mínima:	5pcs
Destacar:	Motor de passo de fase 2 , Motor de passo de 57 mm , Motor de passo de 86 mm

Junqi 2Phase Stepper Driver M545D 24-50VDC,1.5-4.5A Para motor a passo de 57 mm/86 mm

Características do produto:

1Um motor passo-a-passo de alto desempenho usando a tecnologia bipolar de chopper de corrente constante.

2- Baixo ruído, baixa vibração e baixa elevação da temperatura

3Voltagem de 18 a 50 V DC

4. Com 8 cabines de saída de corrente de configuração, corrente de pico 4.5A

5Com 14 barracas micro-step subdivisão configuração

6Automático Meia corrente, auto-teste, sobre-voltagem, sob-voltagem, sobre-proteção de corrente

7Isolamento óptico interno, resposta de frequência máxima 200KHZ

8Adequado para motores híbridos passo-a-passo nema23 e nema43 de 2 e 4 fases com gama de corrente de 1,5 a 4,5 A

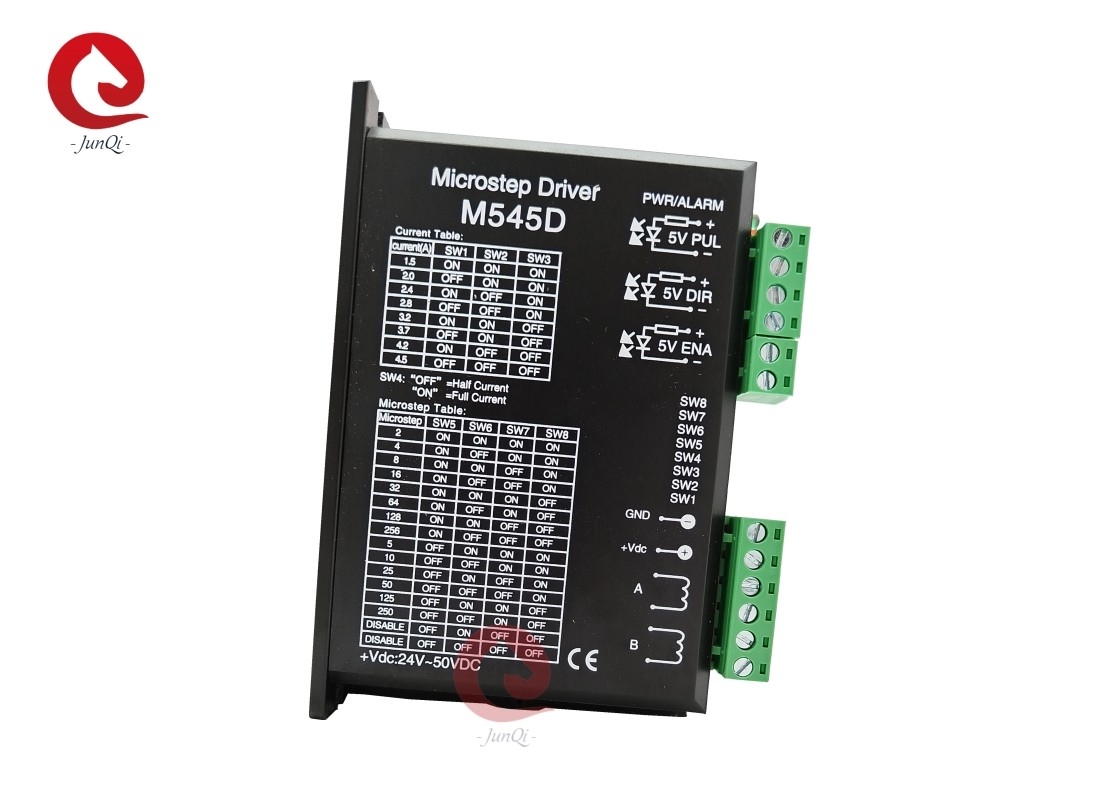

Seleção atual:

Seleção Mircrostep:

Dimensão: ((Unidade=mm):

Junqi 2 Fase Stepper Driver M545D 24-50VDC 1.5-4.5A Para motor a passo de 57mm/86mm 2

Introdução aos portos:

1Portas de interface de alimentação:

Portão n.o.		Símbolo	Nome	Observação
1	Portas de entrada de energia	GND	Voltagem de entrada	DC24V-50V
2	Portas de entrada de energia	+vdc	Voltagem de entrada	DC24V-50V
3	Portas de entrada de fios de fase do motor	A+	Fase A+	Fase motora A
4		- O quê?	Fase A-	Fase motora A
5		B+	Fase B+	Fase motora B
6		B-	Fase B-	Fase motora B

2Portos de entrada de sinal de controlo

Portão n.o.	Símbolo	Nome
1	PUL+	sinal de pulso+
2	PUL-	Um sinal de pulso...
3	DIR+	sinal de direcção+
4	DIR-	sinal de direcção...
5	ENA+	Ativar sinal+
6	ENA...	Ativar sinal...

Conexões típicas:

Os circuitos internos de interface do controlador são isolados pelos sinais do acoplador opt, R na figura é uma resistência de limitação de corrente externa.E tem um bom desempenho anti-interferência.

Junqi 2 Fase Stepper Driver M545D 24-50VDC 1.5-4.5A Para motor a passo de 57mm/86mm 3

Descrição do produto:

O M545D é uma nova geração de controlador de motor de micro passo, devido à adoção da avançada tecnologia de controlador de chopper bipolar de corrente constante, mostra uma operação estável,fornece excelente binário elevadoAlém disso, reduz significativamente os ruídos e vibrações do motor de operação. O M545D tem a característica de baixo ruído, baixa vibração e baixo aquecimento.Aplica-se a motores híbridos passo a passo de 2 fases com menos de 4.5A corrente O M545D tem 14 tipos de micropassos. O número máximo de passos é de 51200 passos/rev (microstep é 1/256).e a corrente de saída tem 8 estantesO M545D tem funções automáticas de semifluxo, motor mal ligado, sobre-voltagem, sub-voltagem e proteção contra sobre-corrente.

Mais escolha de motorista:

Junqi 2 Fase Stepper Driver M545D 24-50VDC 1.5-4.5A Para motor a passo de 57mm/86mm 5

Perguntas frequentes:

Q: Quanto tempo dura o prazo de entrega das encomendas?

R: Prazo de entrega: 4 semanas após receção do depósito

Q: Qual é a sua garantia comercial?

A: 100% de protecção da qualidade do produto.

Proteção de 100% do produto no prazo de envio.

Proteção de pagamento de 100% para o seu montante coberto.

P: Qual é o MOQ?

R: 5 PCS. Pequena encomenda bem-vinda.

P: Fazem produtos personalizados?
