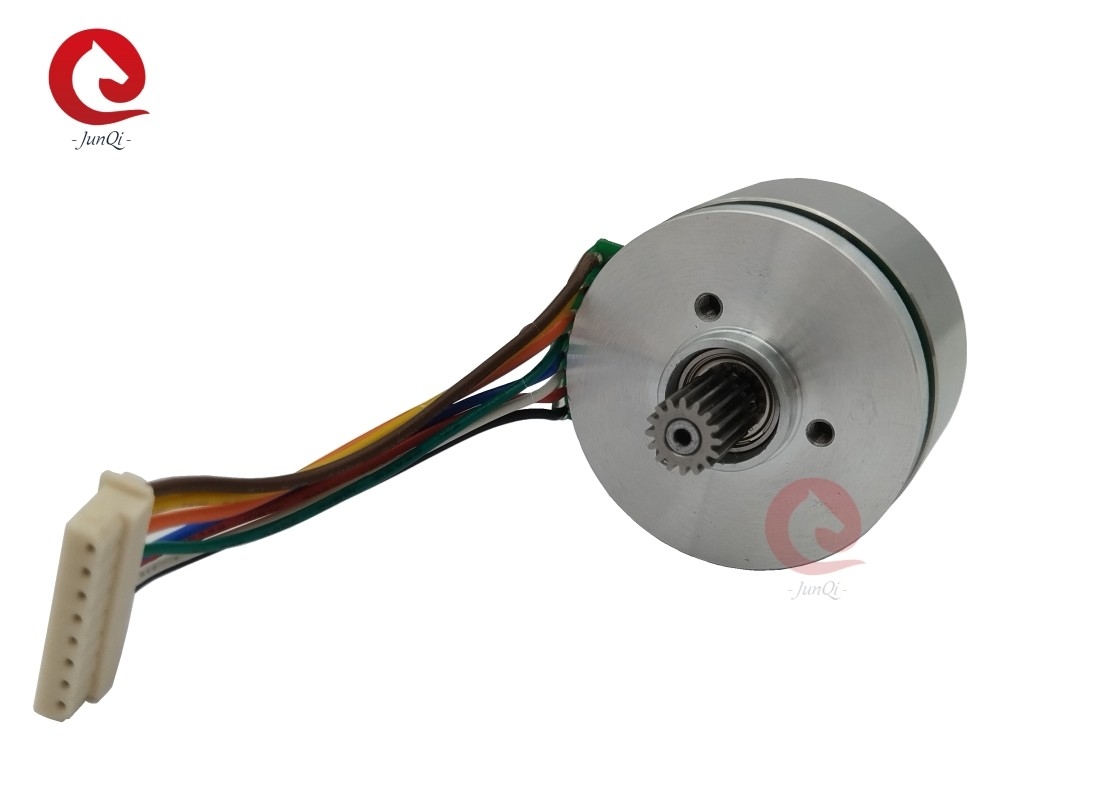

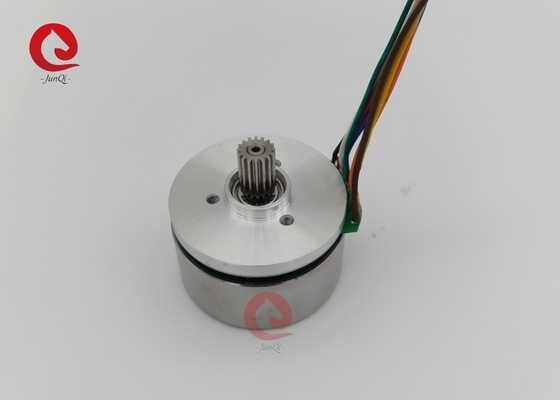

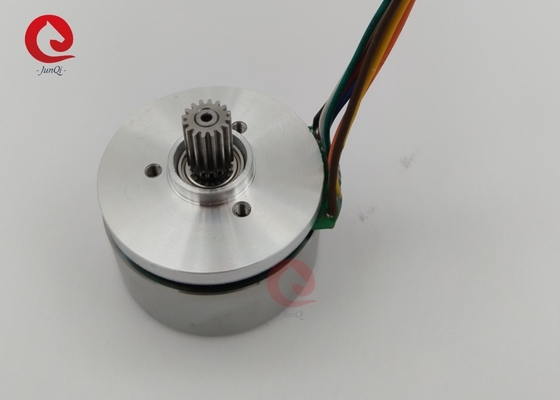

Motores planos de corrente contínua sem escovas
O design específico do rotor externo dos motores DC planos sem escovas confere a estes produtos uma relação de potência/volume excepcional, mantendo-os ao mesmo tempo muito leves e compactos.Estes motores de corrente contínua de alto binário oferecem um bom controlo mesmo a baixas velocidadesA nossa gama de motores BLDC planos oferece uma grande variedade de tamanhos com comprimento reduzido.
Resumo das características:
1Ampla gama de controlo de velocidade e saída de binário suave.
2Excelente estabilidade de velocidade.
3Pequeno tamanho, alta potência.
4Alta eficiência, baixo aumento de temperatura.
Especificação geral:
| Ponto |
Especificações |
| Tipo de enrolamento |
Star Connection |
| Ângulo de efeito Hall |
Ângulo elétrico de 120 graus |
| Jogo Radial |
0.02 mm@450 g |
| Jogo Axial |
0.14 mm@450 g |
| Max. Força radial |
20N (( 10 mm da flange) |
| Max.Força axial |
10N |
| Força dielétrica |
600VAC/1S |
| Resistência ao isolamento |
100MΩ,500VDC |
| Temperatura ambiente |
-20°C~+50°C |
| Classe de isolamento |
Classe B |
Conexão elétrica:
| Número do PIN. |
Conector |
Funções |
| Pin 1/Pin 6 |
JST B6B-PH-K-S |
Sala GND |
| Pin 2 |
Vcc Hall +5Vdc |
| Pin 3 |
Sala U |
| Pin 4 |
Sala V |
| Pin 5 |
Sala W |
| Pin 2 |
JST B5P-VH |
Fase U |
| Pin 3 |
Fase V |
| Pin 4 |
Fase W |
| Pin 1/Pin 5 |
GND |
Especificação eléctrica:
| Ponto |
Unidade |
JQ45BLW27-24V-6170A-G01 |
| Número de postes |
|
16 |
| Número de fases |
|
3 |
| Voltagem nominal |
VDC |
24 |
| Torque nominal |
mN.m |
130 |
| Torque de estacionamento contínuo |
mN.m |
156 |
| Velocidade nominal |
RPM |
4840 |
| Potência nominal |
W |
70 |
| Torque máximo |
mN.m |
390 |
| Corrente de pico |
A |
11 |
| Resistência de linha para linha |
Ohms@20°C |
0.56 |
| Indutividade de linha para linha |
mH |
0.27 |
| Constante de binário |
mN.m/A |
37.1 |
| Câmpus EMF traseiro |
Vrms/KRPM |
2.75 |
| Inercia do rotor |
g.cm2 |
180 |
| Comprimento do motor |
mm |
27 |
| Peso |
g |
160 |
**Notas: O motor pode ser concebido e fabricado sob pedido personalizado!!
Dimensões do motor ((mm):
Perguntas frequentes:
Q: Quanto tempo dura o prazo de entrega das encomendas?
R: Prazo de entrega: 4 semanas após receção do depósito
Q: Qual é a sua garantia comercial?
A: 100% de protecção da qualidade do produto.
Proteção de 100% do produto no prazo de envio.
Proteção de pagamento de 100% para o seu montante coberto.
P: Qual é o MOQ?
R: 5 PCS. Pequena encomenda bem-vinda.
P: Fazem produtos personalizados?
A: Sim, nós aceitamos.
P: Sobre o Serive após venda?
R: Serviços pós-venda 24 horas por dia.
P: O que devo fazer se não estiver satisfeito com o seu produto?
R: Se houver defeitos na qualidade, podemos trocar um bom por você.
Geralmente, este problema é raro.
P: Qual é o prazo de pagamento?
A: T / T e Paypal é usado mais, por favor, entre em contato conosco para mais detalhes
P: Qual é o nível de qualidade do seu produto?
A: Nós produzimos boa qualidade, recusamos produzir baixa qualidade.
