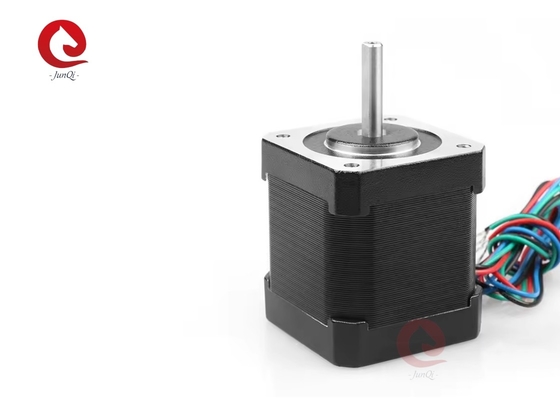

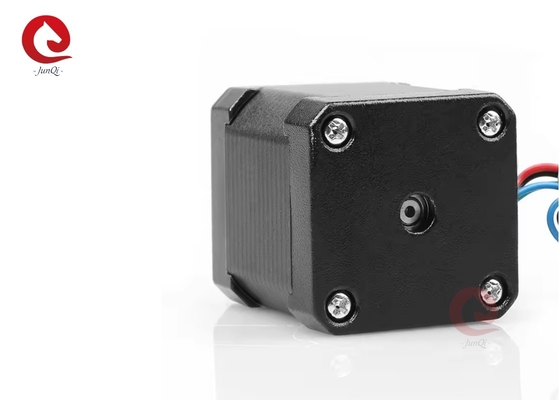

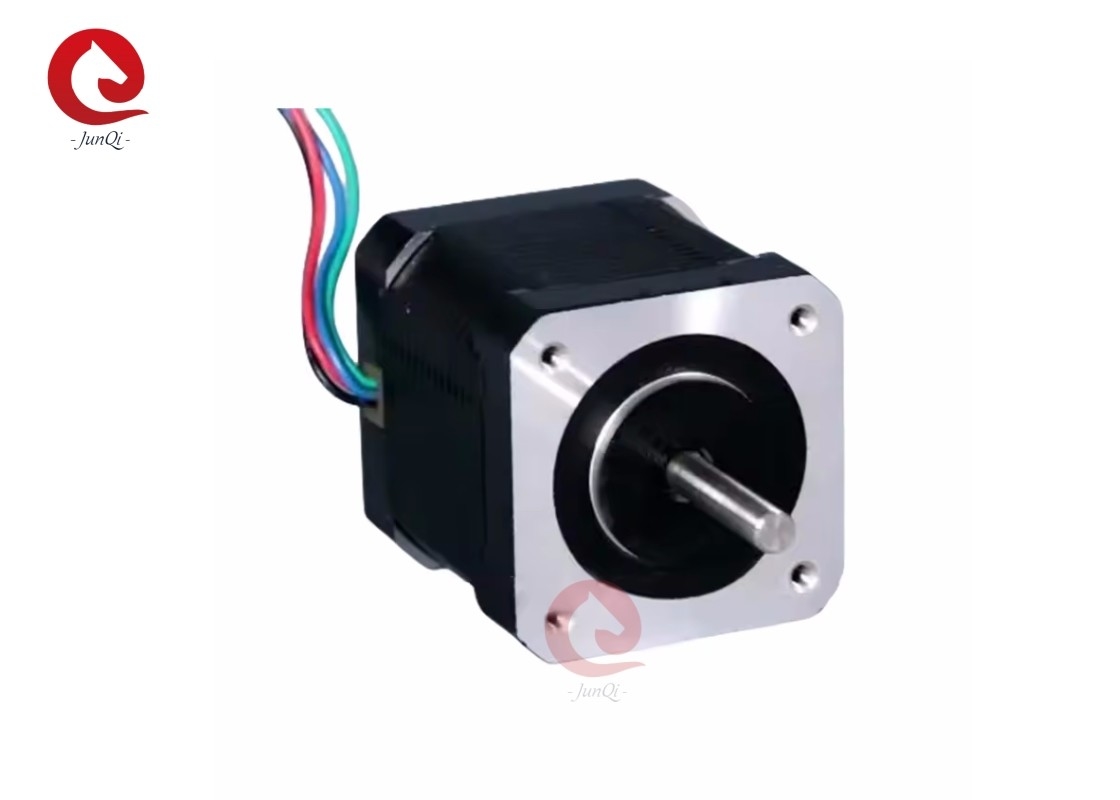

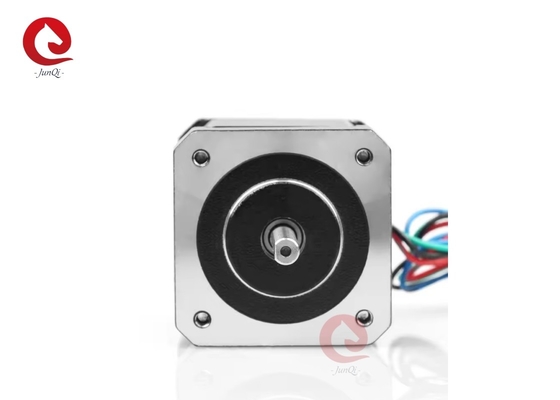

Nema17 1,8° motor híbrido passo-a-passo de alto binário
Especificação geral:
| Ponto |
Especificações |
| Ângulo de passo |
10,8° |
| Precisão do ângulo de passo |
± 5% ((passo completo, sem carga) |
| Jogo Radial |
0.02 mm@450 g |
| Jogo Axial |
0.08 mm@450 g |
| Max. Força radial |
28N ((20 mm da flange) |
| Max.Força axial |
10N |
| Força dielétrica |
600VAC/1S |
| Resistência ao isolamento |
100MΩ,500VDC |
| Temperatura ambiente |
-20°C~+50°C |
| Classe de isolamento |
Classe B |
Especificações elétricas:
| Número do modelo. |
Atual/
Fase
|
Resistência/
Fase
|
Indutividade/
Fase
|
Empresa
Torque
|
Detenção
Torque
|
#de
Pistas
|
Rotor
Inercia
|
Duração |
Peso |
| Aço único |
A |
Ó |
mH |
N.m |
N.m |
# |
g-cm2 |
mm |
Quilos |
| JQ42STH25-0404A |
0.4 |
24 |
30 |
0.17 |
0.0075 |
4 |
20 |
26 ± 1 |
0.15 |
| JQ42STH33-0956A |
0.95 |
4.2 |
2.5 |
0.16 |
0.012 |
6 |
35 |
33.5± 1 |
0.22 |
| JQ42STH33-1334A |
1.33 |
2.1 |
2.5 |
0.22 |
0.012 |
4 |
35 |
33.5± 1 |
0.22 |
| JQ42STH38-1206A |
1.2 |
3.3 |
3.2 |
0.26 |
0.015 |
6 |
54 |
39.5± 1 |
0.28 |
| JQ42STH38-1684A |
1.68 |
1.65 |
3.2 |
0.36 |
0.015 |
4 |
54 |
39.5± 1 |
0.28 |
| JQ42STH47-1206A |
1.2 |
3.3 |
2.8 |
0.317 |
0.02 |
6 |
68 |
47.5± 1 |
0.35 |
| JQ42STH47-1684A |
1.68 |
1.65 |
2.8 |
0.44 |
0.02 |
4 |
68 |
47.5± 1 |
0.35 |
| JQ42STH60-1206A |
1.2 |
6 |
7 |
0.56 |
0.028 |
6 |
102 |
60± 1 |
0.5 |
Observações: O motor pode ser concebido e fabricado sob pedido personalizado.
Dimensões ((mm):
Diagrama de fiação:
Desligar a curva de binário:
Podemos fornecer serviço extra:
Se este motor não corresponder com o seu pedido. Por favor, sinta-se à vontade para entrar em contato conosco, podemos fazer personalizado eixo / enrolamento / flange de montagem / cabo / conector.Trabalharemos lado a lado consigo e com a sua equipa para projetar um motor que se adapte às necessidades precisas da sua aplicação.Toda a engenharia e apoio é feito internamente.
Serviço de acessórios: caixa de velocidades, conector
Desenho personalizado: Enrolamento personalizado, Flange personalizado, eixo personalizado....
Áreas de aplicação do motor:
Médico: bomba de seringa, equipamento oncológico de raios-X/ colimadores; TC; cama médica, máquina de máscara facial; equipamento para deficientes Analisador de líquidos; equipamento de fisioterapia; bomba de injeção; Analisador de sangue;Analisador bioquímico- Elevador para deficientes
Fabricação de tecidos: Máquinas de bordar; Máquinas de tricotar planos; Máquinas de serigrafia; Máquinas de fiação; Máquinas de preparação de fios.
Controle industrial: CNC; Máquinas de selecção e colocação; Máquina de escultura; Impressora; Analisador industrial; SMT; Equipamento de gravação e marcação.
Logística: Equipamento de logística e armazenagem; Sistema de transportadores; Sistema de transportadores; Sistema de abertura de barreiras; Sistema de abertura de portas.
Eletricidade doméstica: Mover;Limpador de piscinas; Máquina de café; Sistema de TV
Automatização de escritórios: impressora, impressora 3D
Automóvel: Bomba de assento; Sistema de portas; Amortecedor/Mixidor de ar; Sistema de lâmpadas
