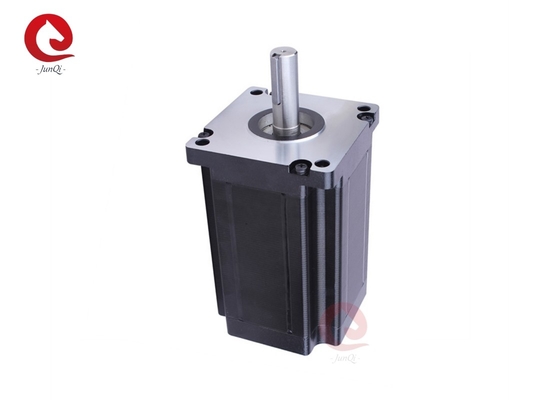

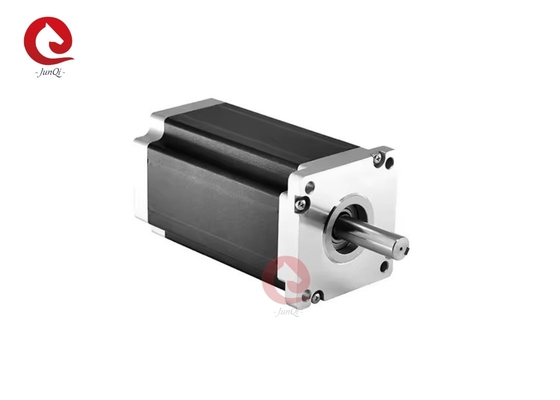

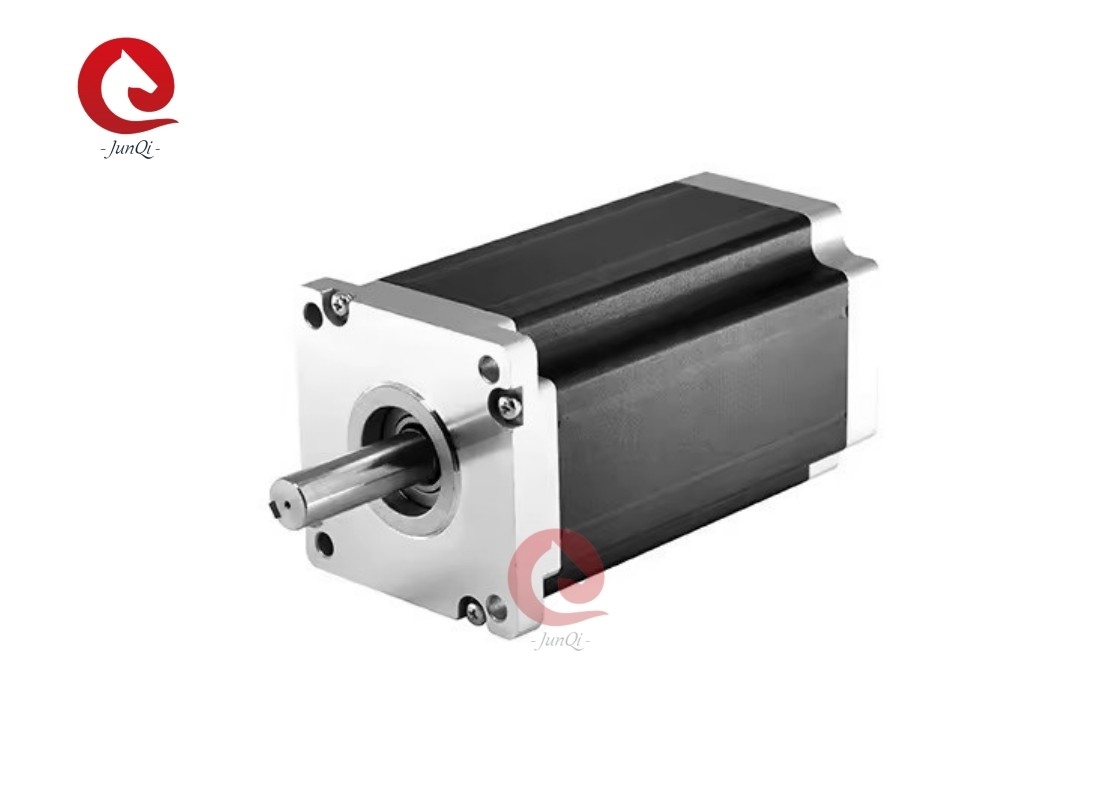

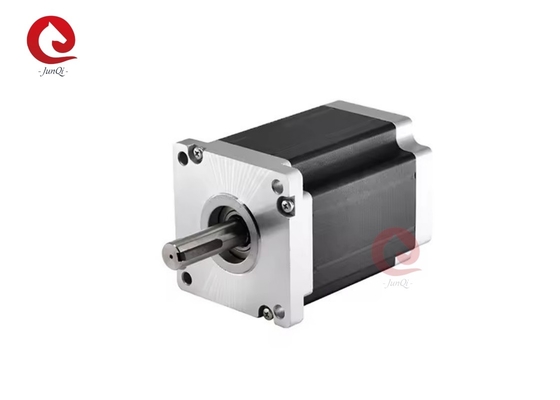

110 mm Motor híbrido passo a passo de 3 fases 173 mm comprimento, 4.1A 13,92 N.m Partes de máquinas CNC
Especificação geral:
| Ponto |
Especificações |
| Ângulo de passo |
1.2° |
| Precisão do ângulo de passo |
± 5% ((passo completo, sem carga) |
| Jogo Radial |
0.02 mm@450 g |
| Jogo Axial |
0.08 mm@450 g |
| Max. Força radial |
330N ((20 mm da brincadeira) |
| Max.Força axial |
100 N |
| Temperatura ambiente |
-20°C+50°C |
| Resistência ao isolamento |
100MΩMin.500VDC |
| Força dielétrica |
1800VAC/1s |
| Classe de isolamento |
Classe B |
Especificação eléctrica:
| Número do modelo. |
Atual/
Fase
|
Resistência/
fase
|
Indutividade/
fase
|
Torque de retenção |
Torque de retenção |
# de pistas |
Inercia do rotor |
Lâmina |
Peso |
| Aço único |
A |
Ó |
mH |
N.m |
N.m |
# |
g-cm2 |
mm |
Quilos |
| JQ1103P170-01 |
4.1 |
1.96 |
18 |
13.92 |
1.01 |
6 |
10500 |
173 ± 1 |
8 |
Observações: O moitor pode ser concebido e fabricado sob pedido personalizado.
Dimensões mecânicas ((mm):
Diagrama de fiação:
Desligar a curva de binário:
Perguntas frequentes:
Q: Quanto tempo dura o prazo de entrega das encomendas?
R: Prazo de entrega: 4 semanas após receção do depósito
Q: Qual é a sua garantia comercial?
A: 100% de protecção da qualidade do produto.
Proteção de 100% do produto no prazo de envio.
Proteção de pagamento de 100% para o seu montante coberto.
P: Qual é o MOQ?
R: 5 PCS. Pequena encomenda bem-vinda.
P: Fazem produtos personalizados?
A: Sim, nós aceitamos.
P: Sobre o Serive após venda?
R: Serviços pós-venda 24 horas por dia.
P: O que devo fazer se não estiver satisfeito com o seu produto?
R: Se houver defeitos na qualidade, podemos trocar um bom por você.
Geralmente, este problema é raro.
P: Qual é o prazo de pagamento?
A: T / T e Paypal é usado mais, por favor, entre em contato conosco para mais detalhes
P: Qual é o nível de qualidade do seu produto?
A: Nós produzimos boa qualidade, recusamos produzir baixa qualidade.
