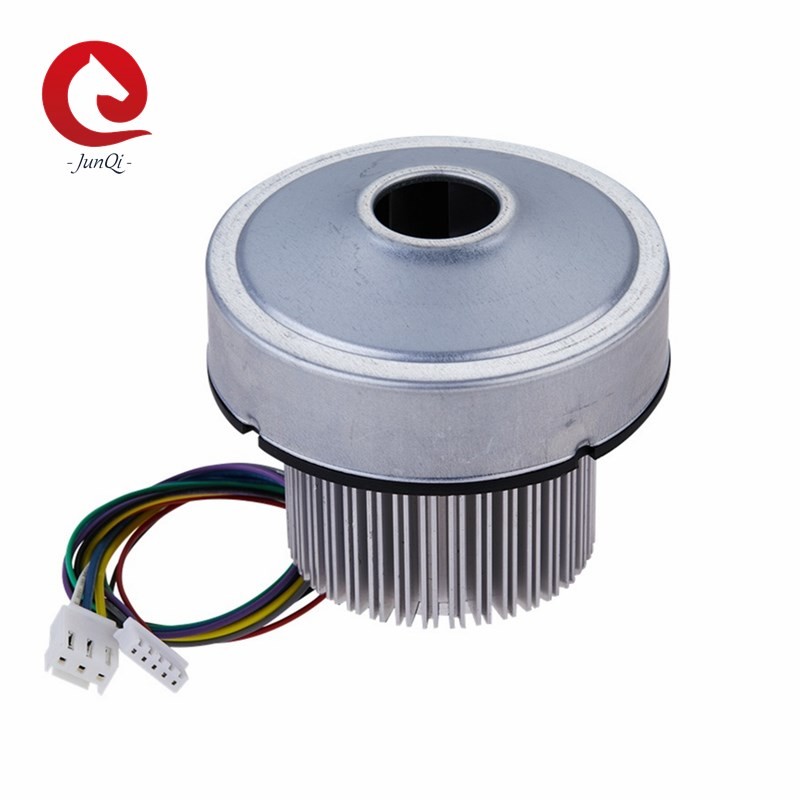

ventilador sem escova da C.C. de 7.0Kpa 48M3/H 3PH para o secador da mão do purificador do ar

ventilador sem escova da C.C. de 7.0Kpa 48M3/H 3PH para o secador da mão do purificador do ar

  • ventilador sem escova da C.C. de 7.0Kpa 48M3/H 3PH para o secador da mão do purificador do ar
  • ventilador sem escova da C.C. de 7.0Kpa 48M3/H 3PH para o secador da mão do purificador do ar
  • ventilador sem escova da C.C. de 7.0Kpa 48M3/H 3PH para o secador da mão do purificador do ar
  • ventilador sem escova da C.C. de 7.0Kpa 48M3/H 3PH para o secador da mão do purificador do ar
ventilador sem escova da C.C. de 7.0Kpa 48M3/H 3PH para o secador da mão do purificador do ar
Detalhes do produto:
Lugar de origem: China
Marca: junqi
Certificação: CE,Rohs
Número do modelo: OWB-4235-24
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: Negotiable
Detalhes da embalagem: Carton+packing espuma
Tempo de entrega: 5-30days
Termos de pagamento: T/T, L/C
Habilidade da fonte: 1000 PCes pelo dia
Contato
Descrição de produto detalhada
Nome do produto: Ventilador de BLDC tensão avaliado: C.C. 24V
Corrente avaliado: 6.0A Velocidade do motor (aberta): 24000RPM
Velocidade do motor (fechado): 28000rpm Motor de comando: motor sem escova da C.C. de 3 fases
Rolamento: Rolamento de esferas de NMB Pressão de ar: 7.0KPa
Ruído: 80dBA Peso líquido: 365G
Categoria do IP: IP 54 Vida útil: 10000 horas
Realçar:

ventilador sem escova da C.C. 7.0Kpa

,

Ventilador de alta pressão da C.C. 48M3/H

,

Ventilador sem escova da C.C. 3PH

OWB4235 Series Brushless DC  air blower



24V/48V DC air vacuum blower for vacuum cleaner,Air purifier,Hand dryer,
Air bubble machine , Ventilating device







brushless motor, suitable for — air cushion machine, fuel cell, ventilator air supply, modified car seat cushion air supply, electric heat is sent air, high-grade soldering station smoke, sanding.

2: Products Parameters

Model OWB4235-48 OWB4235-24
Rated Voltage 48VDC 24VDC
Rated current(open) 4.4A 6A
Air flow(open) 54M3/H 48M3/H
Motor Speed(open) 26000 RPM 24000RPM

Rated current(closed) 2.3A 2.2A
Air pressure(closed) 8.5kPa 7.0kPa
Motor Speed(closed) 31700 RPM 28000RPM

Motor pole 4 4
Phase Resistance 1.16 Ohm 0.62 Ohm
Noise 80 dBA 80 dBA
Ball Bearing NMB High-speed ball bearing
Driving motor 3 phase brushless DC motor
Hall sensor angle 120°
RPM-Pulse 1 Hz=30rpm/min
Winding type Delta
Winding withstand Voltage 500VDC (1 minute )
Insulation Class Class F
Blower weight 365g
IP grade IP54
Operation temperature -20℃~ 50℃
Service life (under 40℃) 10000 hours











































3: Products performance


OWB4235 brushless DC vacuum blower commutating period

ventilador sem escova da C.C. de 7.0Kpa 48M3/H 3PH para o secador da mão do purificador do ar 0



OWB4235 brushless DC blower Performance curves

ventilador sem escova da C.C. de 7.0Kpa 48M3/H 3PH para o secador da mão do purificador do ar 1

ventilador sem escova da C.C. de 7.0Kpa 48M3/H 3PH para o secador da mão do purificador do ar 2

ventilador sem escova da C.C. de 7.0Kpa 48M3/H 3PH para o secador da mão do purificador do ar 3



4: Overall dimensions


ventilador sem escova da C.C. de 7.0Kpa 48M3/H 3PH para o secador da mão do purificador do ar 4
5: Wiring diagram
ventilador sem escova da C.C. de 7.0Kpa 48M3/H 3PH para o secador da mão do purificador do ar 5

Pin 4 Red +5V
Pin 5 Purple Hall A
Pin 6 Green Hall B
Pin 7 Grey Hall C
Pin 8 Black GND
Pin 1 Yellow Motor phase A
Pin 2 Blue Motor phase B
Pin 3 White Motor phase C


6: Attentions
1: Do not working under the max air pressure, the air flow is too small at max air pressure, and it's not safe for using.
2: Add a filter attach to the intake makes the blower bearing longer service life.
3: The correct rotation direction is CCW
4: Do not use the blower in High temperature ,high humidity, high magnetic fields
5: Please use suitable power supply for the blower.




7: Brushless DC Air Blower Applications:
1: Buffer air cushion
2: Intelligent closestool
3: Electric-Drive phlegm-Sucker
4: Central ventilation system
5:Air purifier
6:Hand dryer
7: Air bubble machine
8: Ventilating device
9: Vacuum cleaner
10: breathing machine
11: air pump
12: Cooling equipment

 ventilador sem escova da C.C. de 7.0Kpa 48M3/H 3PH para o secador da mão do purificador do ar 6

Matched Driver:

ventilador sem escova da C.C. de 7.0Kpa 48M3/H 3PH para o secador da mão do purificador do ar 7



Packing:

ventilador sem escova da C.C. de 7.0Kpa 48M3/H 3PH para o secador da mão do purificador do ar 8ventilador sem escova da C.C. de 7.0Kpa 48M3/H 3PH para o secador da mão do purificador do ar 9

Shipment:

ventilador sem escova da C.C. de 7.0Kpa 48M3/H 3PH para o secador da mão do purificador do ar 10



FAQ:

Can we connect this centrifugal air blower directly onto power source?

This blower fan is with BLDC motor inside and it needs a controller board to run.

What kind of power source shall we use to drive this blower fan?
Generally, our customers use 24vdc switching power supply or Li-on battery.

Do you also sell controller board for this blower fan?
Yes, we can supply adapted controller board for this blower fan.

How to change impeller speed if we use your controller board?
You can use 0~5v or PWM to change speed. Our standard controller board is also with a
potentiometer to change speed conveniently.

What is the MTTF of this centrifugal air blower?
MTTF of this centrifugal air blower is 20,000+ hours under 25 C degree.

Can we use this centrifugal air blower to suct water?
This blower fan can not be used to suck water. If you need to suck water, you can ask us to
choose proper item for this special working condition.

Can we use this centrifugal air blower to suck dust directly?
This blower fan can not be used to suck dust directly.If you need to suck dust, you can ask
us to choose proper item for this special working condition.

What can do if the working condition is dirty?
A filter is strongly recommended to assemble onto the the inlet of the blower fan

How to decrease the noise of the blower?
Many of our customers use foam, silicone to fill between blower fan and machine to insulate
the blower noise.
