Para criar o valor para clientes. Integridade e vantajoso para as duas partes.
Lugar de origem: | Changzhou, China |
Marca: | Junqi |
Certificação: | CE, RoHs, REACH |
Número do modelo: | Motor da série BLDC de JQ28BL |
Quantidade de ordem mínima: | 10pcs |
---|---|
Preço: | USD20-40/PC Negotialbe |
Detalhes da embalagem: | CTN |
Tempo de entrega: | 4weeks obtêm em seguida o pagamento (base na ordem), |
Termos de pagamento: | T / T, Western Union, Paypal |
Habilidade da fonte: | 10000set/month |
Type: | Brushless dc motor | Model Number: | JQ28BL28-15V-8006AF, JQ28BL38,JQ28BL77-24V-3116AF |
---|---|---|---|
Tamanho de quadro: | 28mm | Tipo de enrolamento: | Estrela |
Torque avaliado: | 5mN.m/14mN.m/50mN.m | Número de Polos: | 4 |
Número de fase: | 3 | Tensão avaliado: | 15VDC/24VDC |
Comprimento de corpo: | 28mm/38mm/77mm | Velocidade avaliado: | 4000rpm/8000rpm/10000rpm |
Uso: | Industrial | Forma: | Círculo |
Motor sem escova da C.C. do rotor interno da série de JQ28BL
Detalhes rápidos:
Modelo |
Quadro Tamanho |
Avaliado Poder W) |
Corpo Comprimento (milímetro) |
Avaliado Tensão (VDC) |
Avaliado Torque (Nanômetro) |
Avaliado Atual (a) |
Avaliado Velocidade (RPM) |
JQ28BL77-24V-3116AF | 28mm | 21 | 77 | 24 | 0,05 | 1,45 | 4000 |
JQ28BL38 | 28mm | 15 | 38 | 24 | 0,014 | 0,9 | 10000 |
JQ28BL28-15V-8006AF | 28mm | 4 | 28 | 15 | 0,005 | 0,45 | 8000 |
Características:
1. Escala de velocidade larga, torque liso
estabilidade da velocidade 2.Excellent
3. Estojo compacto e poder superior
4. Eficiência elevada e economia de energia.
Especificação geral:
Artigo | Especificação |
Tipo de enrolamento | Conexão de estrela |
Hall Effect Angle | Ângulo elétrico de 120 graus |
Jogo radial | 0.02mm@450g |
Jogo axial | 0.08mm@450g |
Força de Max.Radial | 10N (10mm da flange) |
Força de Max.Axial | 2N |
Força dielétrica | 600VAC/1S |
Resistência de isolação | 100MΩ, 500VDC |
Temperatura ambiental | -20℃~+50℃ |
Classe da isolação | Classe B |
Conexão elétrica:
Tipo | Cor | Funções |
UL1007 AWG28 |
Amarelo | Vcc |
Azul | U (Hu) | |
Laranja | V (alta tensão) | |
Brown | W (Hw) | |
Branco | Terra | |
UL1007 AWG26 |
Verde | Fase U |
Vermelho | Fase V | |
Preto | Fase W |
Especificação de Electricl:
Artigo | Unidade | JQ28BL28-15V-8006AF | JQ28BL38 | JQ28BL77-24V-3116AF |
Número de polos | 4 | 4 | 4 | |
Número de fase | 3 | 3 | 3 | |
Tensão avaliado | VDC | 15 | 24 | 24 |
Torque avaliado | mN.m | 5 | 14 | 50 |
Torque contínuo da tenda | mN.m | 6 | 17 | 60 |
Velocidade avaliado | RPM | 8000 | 10000 | 4000 |
Poder avaliado | W | 4 | 15 | 21 |
Torque máximo | mN.m | 15 | 42 | 150 |
Corrente máxima | 1,1 | 2,5 | 4,1 | |
Resistência fase à fase | ℃ de ohms@20 | 8,2 | 4,2 | 4,2 |
Indutância fase à fase | mH | 2,3 | 1,69 | 2,3 |
Constante do torque | nN.m/A | 14,3 | 16,9 | 37,4 |
EMF da parte traseira | Vrms/KRPM | 1,06 | 1,25 | 2,77 |
Inércia do rotor | g.cm2 | 2,35 | 3,69 | 10,98 |
Comprimento do motor | milímetro | 28 | 38 | 77 |
Peso | quilograma | 0,06 | 0,082 | 0,28 |
** Notas: O motor pode ser projetado &manufactured com pedido personalizado!!
Tamanho mecânico:
Nós podemos fornecer o serviço extra:
Se este motor não combina com seu pedido. Sinta por favor livre para contactar connosco, nós pode fazer o eixo personalizado/enrolamento/flange de montagem/cabo/conector. Nós queremos trabalhos de lado a lado com você e sua equipe projetar um motor que caiba as necessidades precisas de sua aplicação. Toda a engenharia e apoio são feitos in-house.
Serviço dos acessórios: caixa de engrenagens, conector
Projeto personalizado: Enrolamento personalizado, flange personalizada, eixo personalizado….
FAQ:
Q: Quanto tempo é o prazo de execução das ordens?
: Prazo de execução: 4 semanas depois que para receber o depósito
Q: Que é sua segurança de comércio?
: proteção 100% da qualidade de produto.
produto 100% na proteção da expedição do tempo.
proteção 100% do pagamento para sua quantidade coberta.
Q: Que é Moq?
: 5PCS. Boa vinda da ordem pequena.
Q: Você faz o produto personalizado?
: Sim, nós aceitamos o TI.
Q: Aproximadamente após a venda Serive?
: Após os serviços de vendas 24/7.
Q: Que devo eu fazer se eu não sou satisfeito com seu produto?
: Se há uns defeitos em sua qualidade, nós podemos trocar bom por você.
Geralmente, este problema é raro.
Q: Que é o termo do pagamento?
: T/T e Paypal são usados mais, contactam-nos por favor para detalhes
Q: Que é o nível de qualidade de seu produto?
: Nós produzimos a boa qualidade, recusamos produzir a má qualidade.

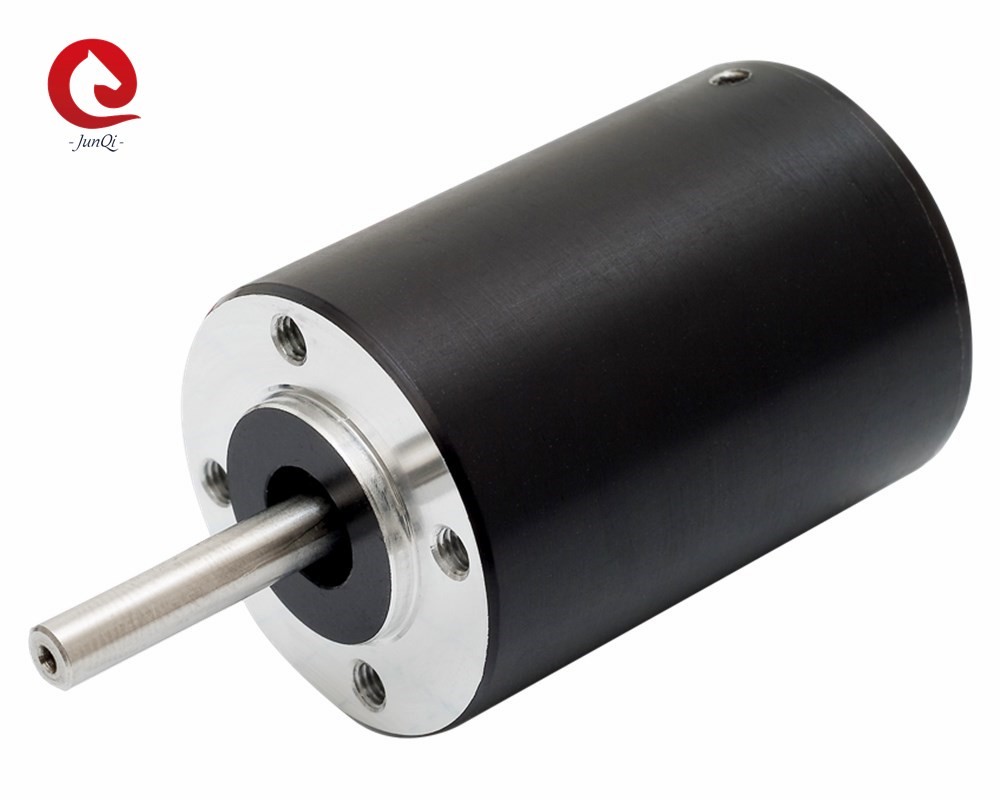

Imagem do motor:
