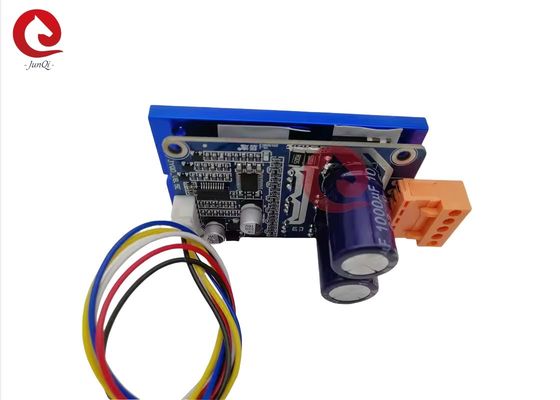

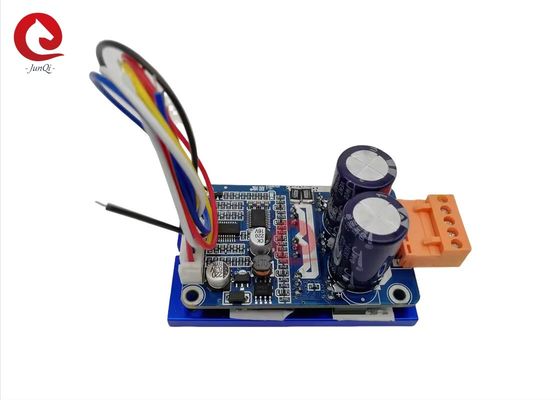

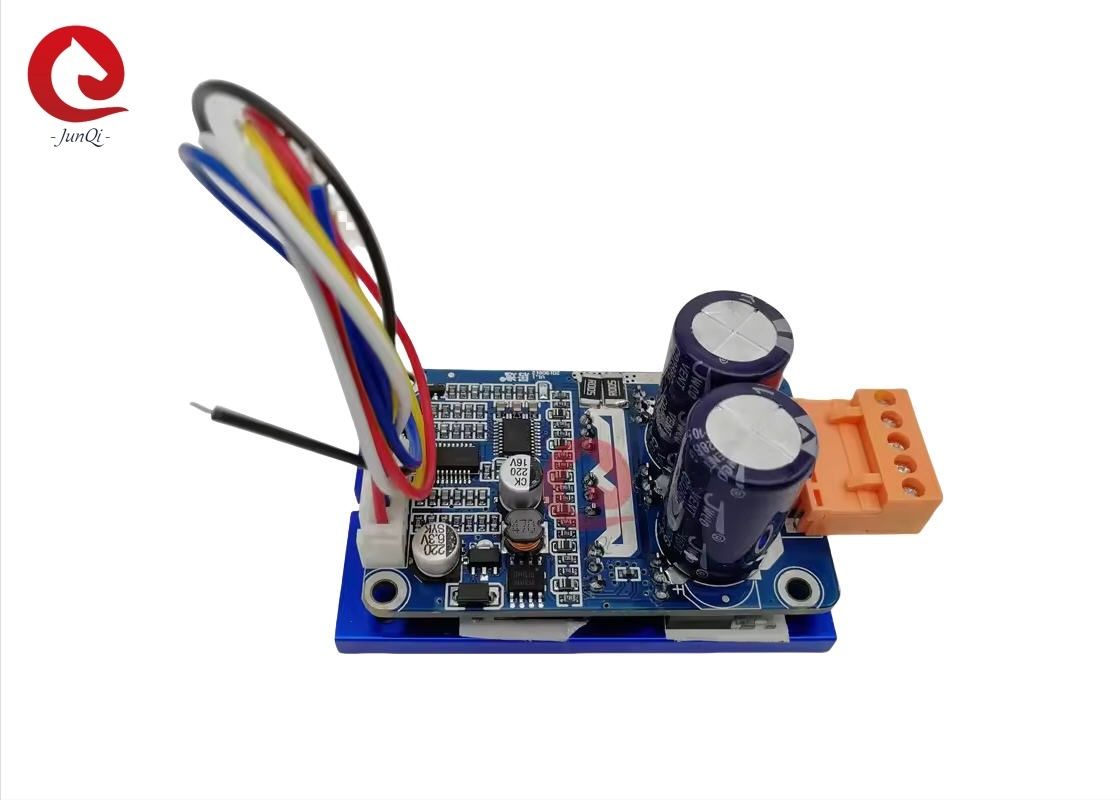

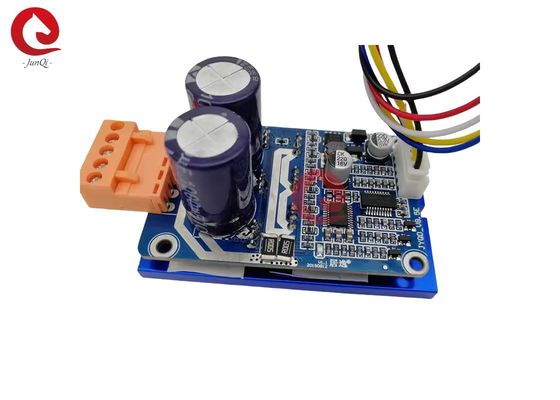

Motorista sem escova Board V8.5E do motor da C.C. de 3 fases com fios do dissipador de calor e do conector

Motorista sem escova Board V8.5E do motor da C.C. de 3 fases com fios do dissipador de calor e do conector

  • Motorista sem escova Board V8.5E do motor da C.C. de 3 fases com fios do dissipador de calor e do conector
  • Motorista sem escova Board V8.5E do motor da C.C. de 3 fases com fios do dissipador de calor e do conector
  • Motorista sem escova Board V8.5E do motor da C.C. de 3 fases com fios do dissipador de calor e do conector
  • Motorista sem escova Board V8.5E do motor da C.C. de 3 fases com fios do dissipador de calor e do conector
Motorista sem escova Board V8.5E do motor da C.C. de 3 fases com fios do dissipador de calor e do conector
Detalhes do produto:
Lugar de origem: China
Marca: JUYI
Certificação: CE,
Número do modelo: JYQD-V8.5E
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: Negotiable
Detalhes da embalagem: CAIXA DO PE BAG+
Tempo de entrega: 5-10 dias
Termos de pagamento: T/T, L/C, Paypal
Habilidade da fonte: 10000sets/Month
Contato
Descrição de produto detalhada
Nome do produto: Motorista sem escova Board do motor da C.C. Tensão de funcionamento: 18-50VDC
Corrente máxima: 15A Corrente de trabalho: 15A
Controle de velocidade de PWM: Frequência de PWM: 1-20KHz, ciclo de dever 0-100% Regulamento da velocidade da tensão análoga: 0-5V
Sem escova: para o motor sem escova da C.C. de Sensorless Suporte laboral: Sim
Cor: Azul Saída do sinal de pulso da velocidade: Sim
Realçar:

Motorista sem escova Board V8.5E do motor da C.C.

,

Motorista Board do motor da C.C. de 3 fases

,

Controlador do motor do dissipador de calor BLDC

Motorista sem escova Board V8.5E do motor da C.C. de Nenhum-Salão de 3 fases, nenhuns fios indutivos do conector de With Heatsink And do controlador do motor

(Para o motor sem escova da C.C. de Sensorless)
Notas de aplicação:
1. Confirme que os parâmetros da tensão e do poder do motor para não exceder a escala da placa de motorista como especificada.
2. Esta placa de motorista é usada para o motor sensorless sem escova de 3 fases, mas não sere para todos os 3 motores sensorless sem escova da fase diretamente. Se o efeito de condução não é bom (como começar o tremor, invertendo, o trabalho do noload do motor atual é demasiado grande, a velocidade não é estável, a eficiência é baixa, e não pode partida com carga.) Os clientes podem ajustar a resistência e a capacidade da placa de motorista de acordo com a situação real para conseguir o melhor efeito de condução (para ver o acessório para que como faça o ajuste)
3. A placa de motorista de JYQD-V8.3E é placa desencapada sem alojamento e dissipador de calor. Se o poder do motor abaixo de 60W, ele não precisa de adicionar o dissipador de calor, precisa somente de assegurar a ventilação normal e a isolação boa. Se o poder do motor mais do que 60W, ele deve adicionar o dissipador de calor como o diagrama como abaixo.
4. Tome por favor a nota que a placa de motorista de JYQD-V8.3E não tem nenhuma proteção anti-reversa da conexão,
danificará permanentemente a placa de motorista se conexão invertida da polaridade.
5. O porto de saída 5V na placa de motorista proibe para conectar o dispositivo externo. É somente aplicável
ao potenciômetro e ao interruptor externos da placa para o regulamento e a reversão da velocidade.
6. O terminal de “M” na placa de motorista de JYQD-V8.3E é o sinal de saída do pulso da velocidade do motor (saída push pull),
e a corrente de saída máxima é menos do que 5mA.
Snap20
Número de modelo JYQD-V8.5E
Temp de funcionamento. -20-85℃
Tensão de funcionamento 18V-50V
Corrente máxima 15A
Cont.working atual 15A
· Controle de velocidade de PWM Frequência de PWM: 1-20KHZ; Ciclo de dever 0-100%
Regulamento da velocidade da tensão análoga 0-5V
O.V / Proteção de L.V SIM
Saída do sinal de pulso da velocidade SIM
Motorista sem escova Board V8.5E do motor da C.C. de 3 fases com fios do dissipador de calor e do conector 1
Diagrama de fiação
Snap21
5V Tensão interna da saída da placa de motorista
M Porto de saída do sinal de pulso da velocidade do motor, sinal de pulso 5V.
Z/F Portos de gerencio do controle do sentido. Conecte o nível elevado “5V” ou não conecte-o é sentido dianteiro, para conectar 0 V de baixo nível ou conectar à terra é sentido reverso.
VR Porto do controle de velocidade. A velocidade linear 0.1v regulamentar -5V da tensão análoga, a resistência de entrada é o ohm 20K, conecta com a terra quando regulamento da velocidade da entrada PWM, frequência de PWM: 1-20KHZ; Ciclo de dever 0-100%
Terra Usado para o controle interno da placa da movimentação

2. Porto do poder
Miliampère fase A do motor
MB fase B do motor
MC fase C do motor
Terra C.C.
VCC C.C. +

3. Use fios protegidos se a placa de motoristas tem mais de 50 distâncias do cm do motor, se não
pode conduzir à condução anormal, afetando o uso normal.
distância do porto 4.Control: 2.54mm, distância do porto do poder: 3,96 milímetros
5. Atenção do pagamento à isolação entre o MOSFET do motorista e o dissipador de calor ou a placa da instalação.
Desenho dimensional:
Snap22

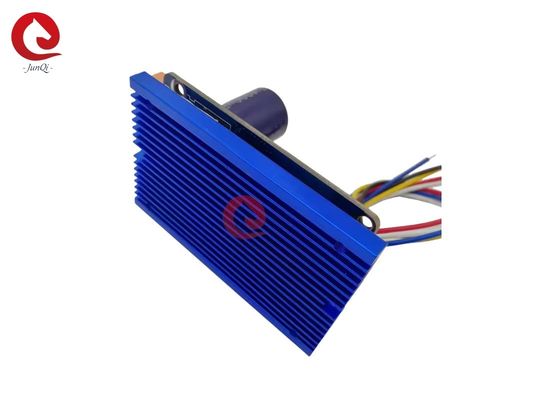

adicione fios do conector, dissipador de calor.
Motorista sem escova Board V8.5E do motor da C.C. de 3 fases com fios do dissipador de calor e do conector 4Motorista sem escova Board V8.5E do motor da C.C. de 3 fases com fios do dissipador de calor e do conector 5
