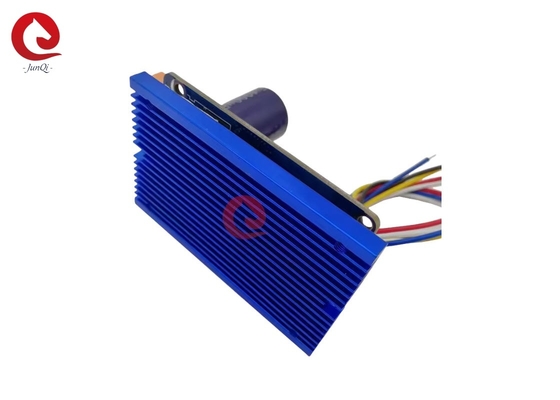

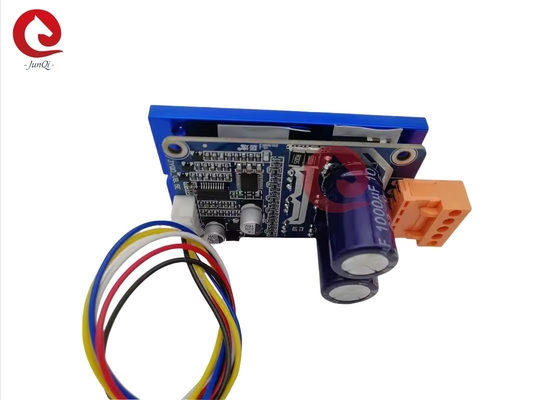

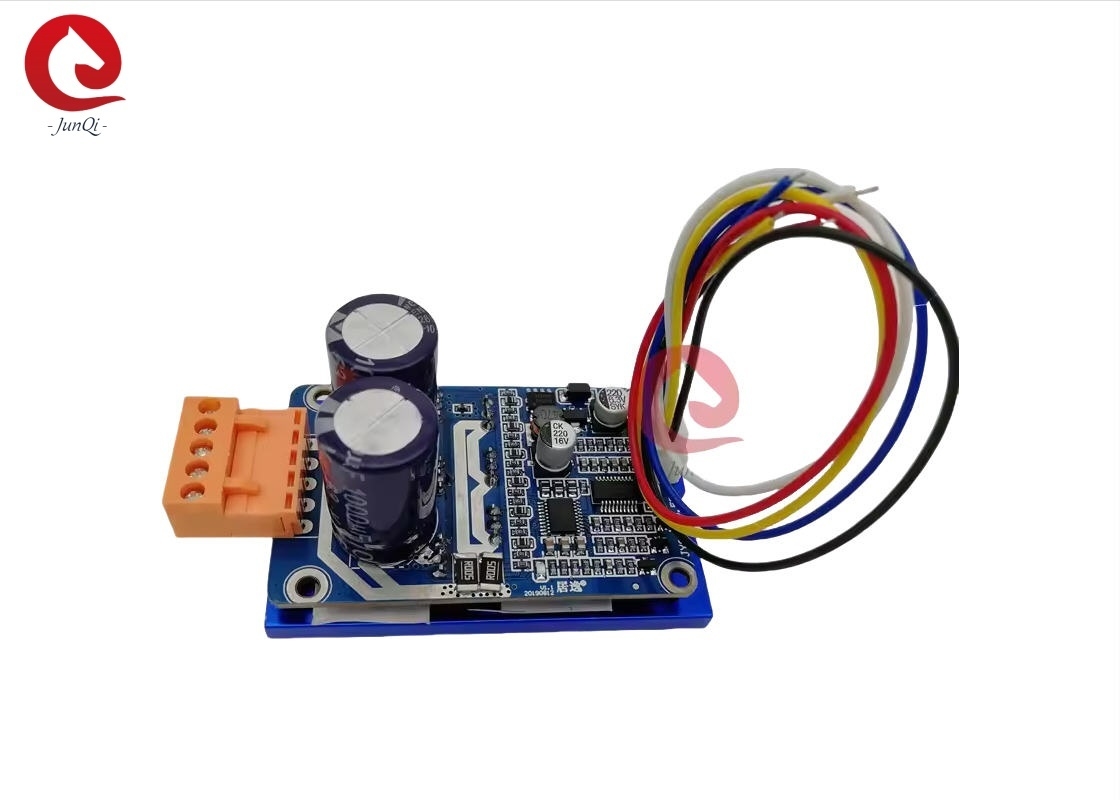

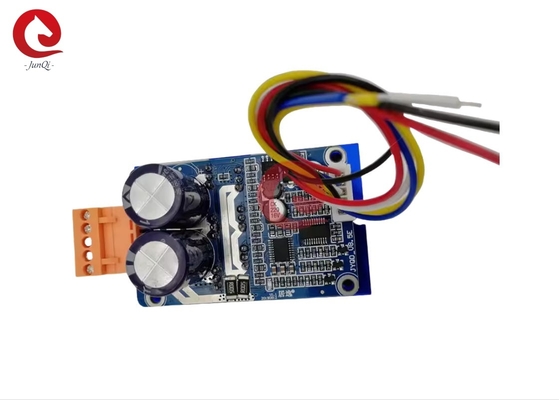

JYQD-V8.5E-H é uma placa de driver PWM para motor BLDC de tamanho muito compacto com dissipador de calor, conector, fios e funções padrão necessárias, seu preço favorável e desempenho confiável são competitivos para aplicações industriais e comerciais.
É amplamente aplicado pelos clientes em todo o mundo há quase 8 anos, seu design maduro e estável é competente para muitas aplicações.
Notas de aplicação:
| 1. Confirme que os parâmetros de tensão e potência do motor não excedem a faixa da placa de driver conforme especificado. |
|
2. Esta placa de driver é usada para motor sem sensor trifásico sem escovas, mas não é adequada para todos os motores sem sensor trifásicos sem escovas diretamente. Se o efeito de condução não for bom (como vibração na partida, reversão, a corrente de trabalho sem carga do motor é muito grande, a velocidade não é estável, a eficiência é baixa e não é possível iniciar com carga.) Os clientes podem ajustar a resistência e a capacitância da placa de driver de acordo com a situação real para obter o melhor efeito de condução (consulte o anexo para saber como fazer o ajuste)
|
|
3. A placa de driver JYQD-V8.3E é uma placa nua sem caixa e dissipador de calor. Se a potência do motor for inferior a 60W, não é necessário adicionar dissipador de calor, basta garantir ventilação normal e bom isolamento. Se a potência do motor for superior a 60W, é necessário adicionar dissipador de calor como no diagrama abaixo.
|
4. Observe que a placa de driver JYQD-V8.3E não possui proteção contra conexão reversa, ela danificará permanentemente a placa de driver se a polaridade for invertida.
5. A porta de saída de 5V na placa de driver proíbe a conexão de dispositivos externos. É aplicável apenas ao potenciômetro externo e à chave da placa para regulação de velocidade e reversão.
6. O terminal “M” na placa de driver JYQD-V8.3E é o sinal de saída de pulso de velocidade do motor (saída push-pull), e a corrente máxima de saída é inferior a 5mA.
| Número do modelo |
JYQD-V8.5E |
| Temperatura de operação |
-20—85℃ |
| Tensão de operação |
18V-50V |
| Corrente máxima |
15A |
| Corrente contínua de trabalho |
15A |
| · Controle de velocidade PWM |
Frequência PWM: 1-20KHZ; Ciclo de trabalho 0-100% |
| Regulação de velocidade de tensão analógica |
0-5V |
| Proteção O.V / L.V |
SIM |
| Saída de sinal de pulso de velocidade |
SIM |
Diagrama de fiação
| 5V |
Tensão de saída interna da placa de driver |
| M |
Porta de saída de sinal de pulso de velocidade do motor, sinal de pulso de 5V. |
| Z/F |
Portas de controle de direção de rotação. Conectar “5V” nível alto ou não conectar é direção para frente, conectar 0 V nível baixo ou conectar ao GND é direção reversa. |
| VR |
Porta de controle de velocidade. Regulação de velocidade linear de tensão analógica 0,1v -5V, A resistência de entrada é 20K Ohm, conectar com GND ao inserir a regulação de velocidade PWM, Frequência PWM: 1-20KHZ; Ciclo de trabalho 0-100% |
| GND |
Usado para controle interno da placa de driver |
2. Porta de alimentação
| MA |
fase A do motor |
| MB |
fase B do motor |
| MC |
fase C do motor |
| GND |
DC- |
| VCC |
DC + |
3. Use fios blindados se a placa de drivers estiver a mais de 50 cm do motor, caso contrário, pode levar a uma condução anormal, afetando o uso normal.
4. Distância da porta de controle: 2,54 mm, distância da porta de alimentação: 3,96 mm
5. Preste atenção ao isolamento entre o MOSFET do driver e o dissipador de calor ou a placa de instalação.
Desenho dimensional:
