Para criar o valor para clientes. Integridade e vantajoso para as duas partes.

|
| Lugar de origem: | China |
| Marca: | JUYI |
| Certificação: | CE, |
| Número do modelo: | JYQD-V8.8 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | CAIXA DO PE BAG+ |
| Tempo de entrega: | 5-10 dias |
| Termos de pagamento: | T/T, L/C, Paypal |
| Habilidade da fonte: | 10000sets/Month |
| Nome do produto: | Motorista sem escova Board do motor da C.C. | Tensão de funcionamento: | 90-265VAC (110VAC/220VAC) |
|---|---|---|---|
| Max Current: | 1A | Corrente de trabalho: | 0.5A |
| Controle de velocidade de PWM: | Frequência de PWM: 1-20KHz, ciclo de dever 0-100% | Regulamento da velocidade da tensão análoga: | 0-5V |
| Sem escova: | para o motor sem escova da C.C. de Sensorless | Suporte laboral: | Sim |
| Cor: | azul | Saída do sinal de pulso da velocidade: | Sim |
| Realçar: | Motorista sem escova do motor da C.C. de Sensorless,CE motorista de Bldc de 3 fases,motorista sem escova do motor da C.C. 3Ph |
||
Notas de aplicação:
Esta placa de motorista é usada para o motor sensorless sem escova de 3 fases, mas não sere para todos os 3 motores sensorless sem escova da fase diretamente. Se o efeito de condução não é bom (como começar o tremor, invertendo, o trabalho do noload do motor atual é demasiado grande, a velocidade não é estável, a eficiência é baixa, e não pode partida com carga.)
Os clientes podem ajustar a resistência e a capacidade da placa de motorista de acordo com a situação real para conseguir o melhor efeito de condução (para ver o acessório para que como faça o ajuste)

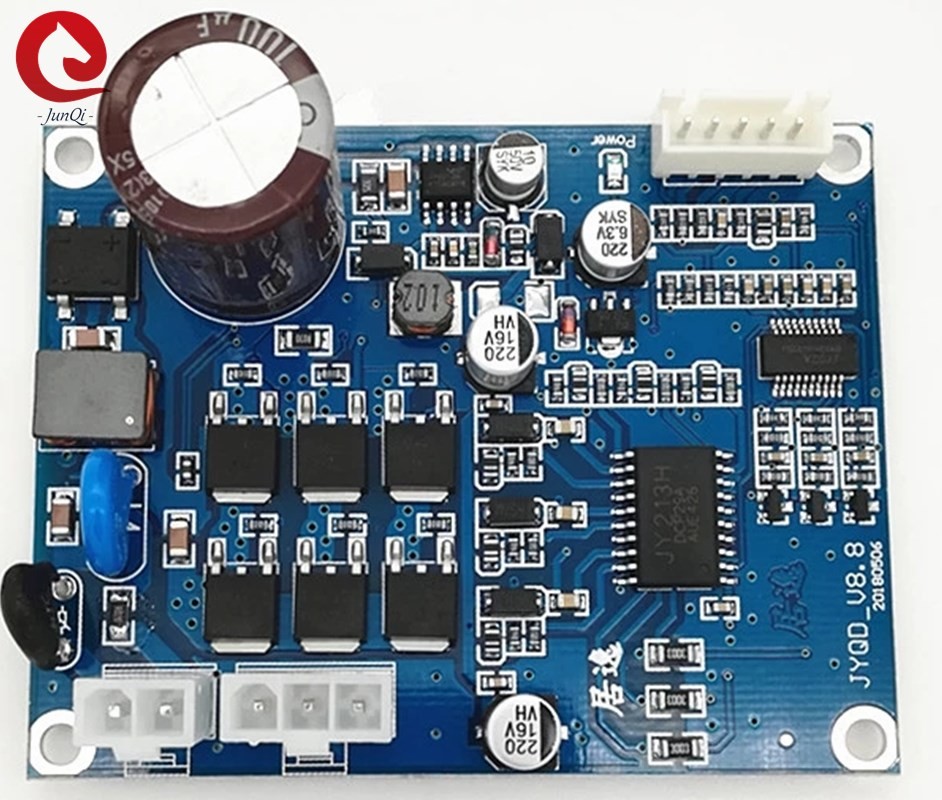

A placa de motorista JYQD-V8.8 é placa desencapada sem alojamento e dissipador de calor. Se o poder do motor abaixo de 60W, ele não precisa de adicionar o dissipador de calor, precisa somente de assegurar a ventilação normal e a isolação boa. Se o poder do motor mais do que 60W, ele deve adicionar o dissipador de calor como o diagrama como abaixo.
| Número de modelo | JYQD-V8.8/JYQD-V8.8D |
| Temp de funcionamento. | -20-85℃ |
| Tensão de funcionamento | C.A. 90-265V |
| Corrente máxima | 1A |
| Cont.working atual | 0.5A |
| · Controle de velocidade de PWM | Frequência de PWM: 1-20KHZ; Ciclo de dever 0-100% |
| Regulamento da velocidade da tensão análoga | 0-5V |
| O.V / Proteção de L.V | SIM |
| Saída do sinal de pulso da velocidade | SIM |
Diagrama de fiação:
5V -----Tensão interna da saída da placa de motorista
M ---- Porto de saída do sinal de pulso da velocidade do motor, sinal de pulso 5V.
1. porto do controle
Z/F---- Portos de gerencio do controle do sentido. Conecte o nível elevado “5V” ou não conecte-o é sentido dianteiro, para conectar 0 V de baixo nível ou conectar à terra é sentido reverso.
VR ----Porto do controle de velocidade. A velocidade linear 0.1v regulamentar -5V da tensão análoga, a resistência de entrada é o ohm 20K, conecta com a terra quando regulamento da velocidade da entrada PWM, frequência de PWM: 1-20KHZ; Ciclo de dever 0-100%
Terra-usado para o controle interno da placa da movimentação
2. Porto do poder
U/MA ----fase A do motor
V/MB ---- fase B do motor
W/MC---- fase C do motor
C.A. ----L
C.A. ----N
3. Use fios protegidos se a placa de motoristas tem mais de 50 distâncias do cm do motor, se não pode conduzir à condução anormal, afetando o uso normal.
a placa de motorista da entrada da C.A. 4.This pode ser o motorista incorporado na aplicação
5. Atenção do pagamento à isolação entre o MOSFET do motorista e o dissipador de calor ou a placa da instalação.
Desenho dimensional:
