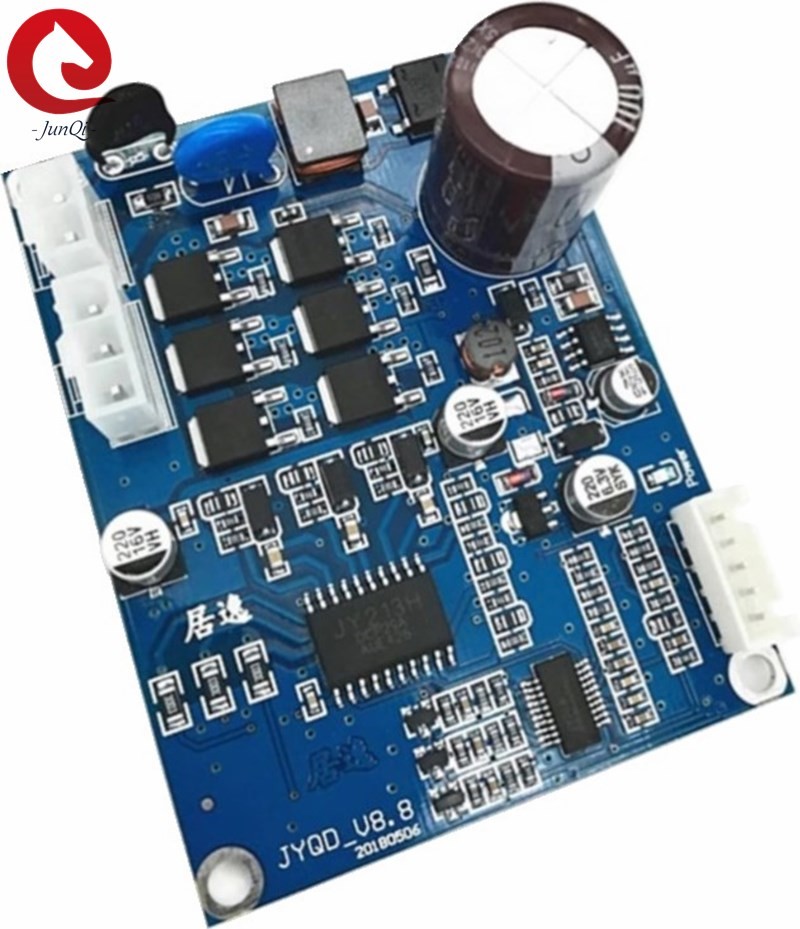

painel de controlo sem escova de High Voltage Motor do motorista do motor da C.C. de 110V 220VAC

5V -----Tensão interna da saída da placa de motorista

M ---- Porto de saída do sinal de pulso da velocidade do motor, sinal de pulso 5V.

1. porto do controle

Z/F---- Portos de gerencio do controle do sentido. Conecte o nível elevado “5V” ou não conecte-o é sentido dianteiro, para conectar 0 V de baixo nível ou conectar à terra é sentido reverso.

VR ----Porto do controle de velocidade. A velocidade linear 0.1v regulamentar -5V da tensão análoga, a resistência de entrada é o ohm 20K, conecta com a terra quando regulamento da velocidade da entrada PWM, frequência de PWM: 1-20KHZ; Ciclo de dever 0-100%

Terra-usado para o controle interno da placa da movimentação

2. Porto do poder

U/MA ----fase A do motor

V/MB ---- fase B do motor

W/MC---- fase C do motor

C.A. ----L

C.A. ----N

3. Use fios protegidos se a placa de motoristas tem mais de 50 distâncias do cm do motor, se não pode conduzir à condução anormal, afetando o uso normal.

4. Esta placa de motorista da entrada da C.A. pode ser o motorista incorporado na aplicação

5. Atenção do pagamento à isolação entre o MOSFET do motorista e o dissipador de calor ou a placa da instalação.
