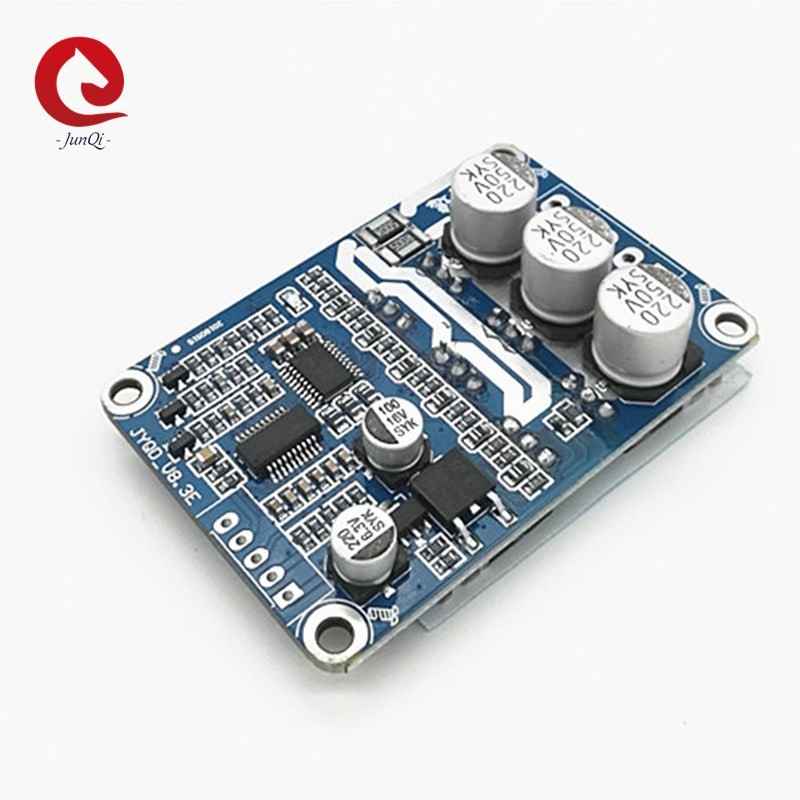

Azul nenhum motorista sem escova Non Inductive do motor da C.C. de Salão V8.3E 36VDC

Azul nenhum motorista sem escova Non Inductive do motor da C.C. de Salão V8.3E 36VDC

Azul nenhum motorista sem escova Non Inductive do motor da C.C. de Salão V8.3E 36VDC
Blue No Hall V8.3E 36VDC Brushless DC Motor Driver Non Inductive
Azul nenhum motorista sem escova Non Inductive do motor da C.C. de Salão V8.3E 36VDC
Detalhes do produto:
Lugar de origem: China
Marca: JUYI
Certificação: CE,
Número do modelo: JYQD-V8.3E
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: Negotiable
Detalhes da embalagem: CAIXA DO PE BAG+
Tempo de entrega: 5-10 dias
Termos de pagamento: T/T, L/C, Paypal
Habilidade da fonte: 10000sets/Month
Contato
Descrição de produto detalhada
Nome do produto: Motorista sem escova Board do motor da C.C. Tensão de funcionamento: 12V-36VDC
Max Current: 15A Corrente de trabalho: 15A
Controle de velocidade de PWM: Frequência de PWM: 1-20KHz, ciclo de dever 0-100% Regulamento da velocidade da tensão análoga: 0-5V
Sem escova: para o motor sem escova da C.C. de Sensorless Suporte laboral: Sim
Cor: azul Saída do sinal de pulso da velocidade: Sim
Realçar:

Motorista sem escova do motor da C.C. de V8.3E

,

Placa de motorista do bldc de V8.3E

,

Motorista sem escova do motor da C.C. 36VDC

JYQD_V8.3E nenhum motor de Salão, placa de motorista Não-indutiva do controlo do motor, painel de controlo da velocidade, invertendo a placa

Placa demotoristasem escovadomotordaC.C.de JYQD-V 8,3E

Número de modelo JYQD-V8.3E
Temp de funcionamento. -20-85℃
Tensão de funcionamento 12V-36V
Corrente máxima 15A
Cont.working atual 15A
· Controle de velocidade de PWM Frequência de PWM: 1-20KHZ; Ciclo de dever 0-100%
Regulamento da velocidade da tensão análoga 0-5V
O.V / Proteção de L.V SIM
Saída do sinal de pulso da velocidade SIM

Azul nenhum motorista sem escova Non Inductive do motor da C.C. de Salão V8.3E 36VDC 0

Diagrama de fiação:

Azul nenhum motorista sem escova Non Inductive do motor da C.C. de Salão V8.3E 36VDC 1

5V -----Tensão interna da saída da placa de motorista

M ---- Porto de saída do sinal de pulso da velocidade do motor, sinal de pulso 5V.

1. porto do controle

Z/F---- Portos de gerencio do controle do sentido. Conecte o nível elevado “5V” ou não conecte-o é sentido dianteiro, para conectar 0 V de baixo nível ou conectar à terra é sentido reverso.

VR ----Porto do controle de velocidade. A velocidade linear 0.1v regulamentar -5V da tensão análoga, a resistência de entrada é o ohm 20K, conecta com a terra quando regulamento da velocidade da entrada PWM, frequência de PWM: 1-20KHZ; Ciclo de dever 0-100%

Terra-usado para o controle interno da placa da movimentação

2. Porto do poder

Miliampère ----fase A do motor

MB ---- fase B do motor

MC---- fase C do motor

Terra----C.C.

VCC----C.C. +

3. Use fios protegidos se a placa de motoristas tem mais de 50 distâncias do cm do motor, se não pode conduzir à condução anormal, afetando o uso normal.

distância do porto 4.Control: 2.54mm, distância do porto do poder: 3,96 milímetros

5. Atenção do pagamento à isolação entre o MOSFET do motorista e o dissipador de calor ou a placa da instalação.

Desenho dimensional:

Azul nenhum motorista sem escova Non Inductive do motor da C.C. de Salão V8.3E 36VDC 2Azul nenhum motorista sem escova Non Inductive do motor da C.C. de Salão V8.3E 36VDC 3Azul nenhum motorista sem escova Non Inductive do motor da C.C. de Salão V8.3E 36VDC 4

Precauções
♦When usando este módulo de movimentação do motor para ajustar a velocidade, o motor terá a corrente excessiva na alta velocidade, a velocidade será instável, e a eficiência será reduzida.
Ao usar este módulo de movimentação do motor para ajustar a velocidade, o motor inverte no início, a corrente é grande, e o motor começa agitar.
A situação acima mostra que o grau de harmonização entre o motor e o módulo de movimentação é baixo. Peça por favor que o serviço ao cliente ajuste os dados. Você pode substituir o resistor e o capacitor do hardware para conseguir o melhor efeito de condução.
♦ se você se usa menos do que 60W, você não precisa de adicionar o dissipador de calor. Se você se usa mais do que 60W, você deve adicionar o dissipador de calor sem dissipação de calor.
A eficiência de condução da microplaqueta é reduzida. Se a temperatura é demasiado alta, causará dano permanente! A área do dissipador de calor depende do ambiente de trabalho (a área de superfície recomendada da dissipação de calor é mais de 200 centímetros quadrados)! Ao instalar o dissipador de calor, seja certo pagar a atenção ao problema da isolação. Se não é isolado, causará a placa da movimentação é danificado permanentemente!
O ♦ a fonte de alimentação não pode ser invertido, e o reverso quebrar-se-á imediatamente! Consequentemente, é necessário certificar-se de que a polaridade da fonte de alimentação não está conectada antes de prender.
Xi
O ♦ as linhas de fase dos três motores pode ser conectado livremente. Se o sentido é invertido, você pode inverter as linhas bifásicas.
o ♦ 5V na placa de motorista é usado somente para o controle de velocidade externo do potenciômetro. Não conecte o outro equipamento elétrico, se não será danificado.
O ♦ que esta placa da movimentação é conectada ao potenciômetro 1-30K da velocidade, ele é recomendado usar o potenciômetro 10K

Nós podemos fornecer o assy extra como fios e dissipador de calor do conector.

Azul nenhum motorista sem escova Non Inductive do motor da C.C. de Salão V8.3E 36VDC 5

etiqueta:

Motorista sem escova do motor da C.C. de V8.3E,

motorista sem escova do motor da C.C. 15a,

Motorista sem escova do motor da C.C. 3PH
