Para criar o valor para clientes. Integridade e vantajoso para as duas partes.
 |
| Lugar de origem: | China |
| Marca: | JUYI |
| Certificação: | CE, |
| Número do modelo: | JYQD-V6.5E |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | CAIXA DO PE BAG+ |
| Tempo de entrega: | 5-10 dias |
| Termos de pagamento: | T/T, L/C, Paypal |
| Habilidade da fonte: | 10000sets/Month |

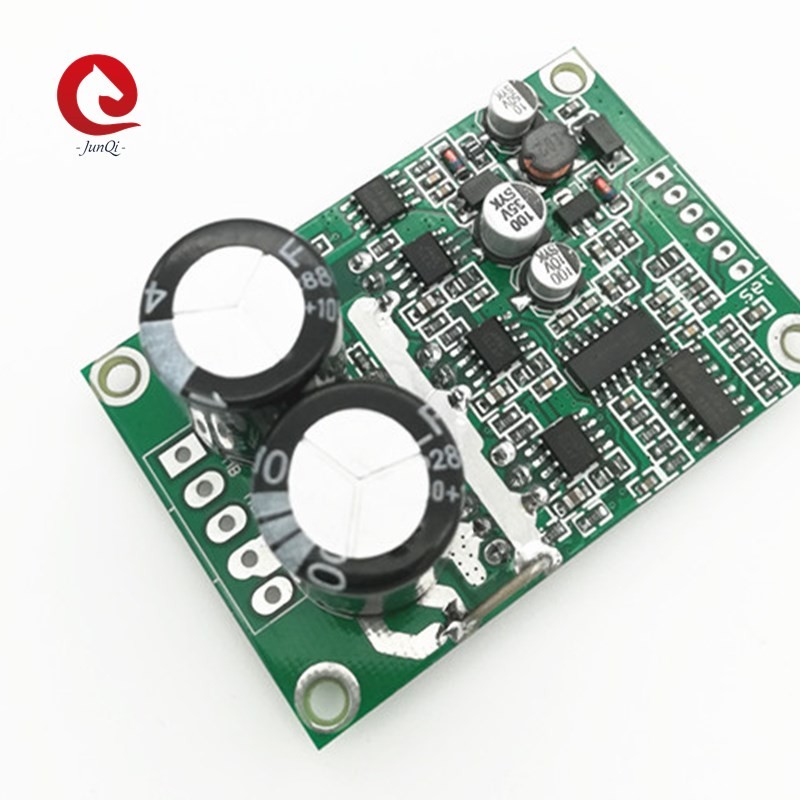

| Nome do produto: | Motorista sem escova Board do motor da C.C. | Tensão de funcionamento: | 36VDC-72VDC |
|---|---|---|---|
| Max Current: | 16A | Corrente de trabalho: | 15A |
| Controle de velocidade de PWM: | Frequência de PWM: 1-20KHZ; Ciclo de dever 0-100% | Regulamento da velocidade da tensão análoga: | 0-5V |
| Sem escova: | para o motor sem escova da C.C. de Sensorless | Suporte laboral: | Sim |
| Cor: | Verde |
| Notas de aplicação: |
|
1. Confirme por favor que os parâmetros da tensão e do poder do motor para não exceder a escala da placa de motorista como especificada. |
|
2. Esta placa de motorista do motor de BLDC é usada para o motor sensorless sem escova de 3 fases, mas não sere para todos os 3 motores sensorless sem escova da fase diretamente. Se o efeito de condução não é bom (como começar o tremor, invertendo, o trabalho do noload do motor atual é demasiado grande, a velocidade não é estável, a eficiência é baixa, e não pode partida com carga.) Os clientes podem ajustar a resistência e a capacidade da placa de motorista de acordo com a situação real para conseguir o melhor efeito de condução (para ver o acessório para que como faça o ajuste)
|
|
3. A placa de motorista de JYQD-V6.5E é placa desencapada sem alojamento e dissipador de calor. Se o poder do motor abaixo de 100W, sua nenhuma necessidade de adicionar o dissipador de calor, ele precisou somente de assegurar a ventilação normal e a isolação boa. Se o poder do motor mais do que 100W, ele deve adicionar o dissipador de calor como o diagrama como abaixo. |
|
4. Tome por favor a nota que a placa de motorista de JYQD-V6.5E não tem nenhuma proteção anti-reversa da conexão, ele danificará permanentemente a placa de motorista se conexão invertida da polaridade.
|
|
5. O porto de saída 5V na placa de motorista proibe para conectar o dispositivo externo. É somente aplicável ao potenciômetro e ao interruptor externos da placa para o regulamento e a reversão da velocidade. |
|
6. O terminal do “sinal” na placa de motorista de JYQD-V6.5E é o sinal de saída do pulso da velocidade do motor (saída push pull), e a corrente de saída máxima é menos do que 5mA. |
| Z/F---- Portos de gerencio do controle do sentido. Conecte o nível elevado “5V” ou não conecte-o é sentido dianteiro, para conectar 0 V de baixo nível ou conectar à terra é sentido reverso. |
| VR ----Porto do controle de velocidade. A velocidade linear 0.1v regulamentar -5V da tensão análoga, a resistência de entrada é o ohm 20K, conecta com a terra quando regulamento da velocidade da entrada PWM, frequência de PWM: 1-20KHZ; Ciclo de dever 0-100% |
| Terra---Usado para o controle interno da placa da movimentação |
| Torque---Para começar o uso do ajuste do torque, para certificar-se remover antes de usar os resistores para o fixo-torque na placa esta função (contato nós se você quer o uso esta função antes de usar) |
| Miliampère | fase A do motor |
| MB | fase B do motor |
| MC | fase C do motor |
| Terra | C.C. |
| VCC | C.C. + |
