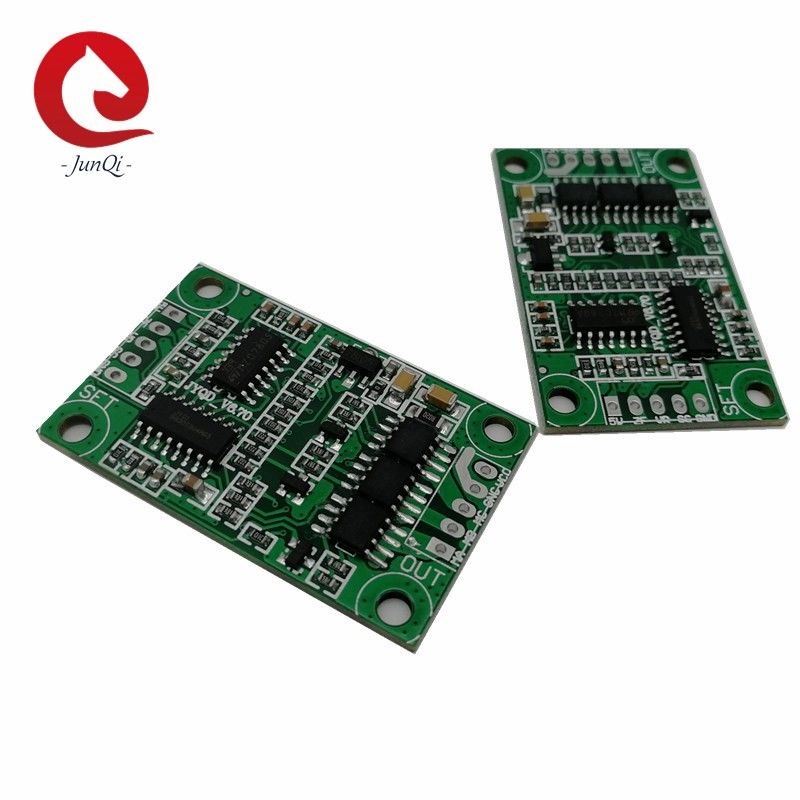

Max Current 3A, controle sem escova do motorista PWM do motor da C.C. 12V/24V para o motor de Sensorless BLDC

Max Current 3A, controle sem escova do motorista PWM do motor da C.C. 12V/24V para o motor de Sensorless BLDC

  • Max Current 3A, controle sem escova do motorista PWM do motor da C.C. 12V/24V para o motor de Sensorless BLDC
  • Max Current 3A, controle sem escova do motorista PWM do motor da C.C. 12V/24V para o motor de Sensorless BLDC
  • Max Current 3A, controle sem escova do motorista PWM do motor da C.C. 12V/24V para o motor de Sensorless BLDC
  • Max Current 3A, controle sem escova do motorista PWM do motor da C.C. 12V/24V para o motor de Sensorless BLDC
Max Current 3A, controle sem escova do motorista PWM do motor da C.C. 12V/24V para o motor de Sensorless BLDC
Detalhes do produto:
Lugar de origem: China
Marca: JUYI
Certificação: CE,
Número do modelo: JYQD-V6.7
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: Negotiable
Detalhes da embalagem: CAIXA DO PE BAG+
Tempo de entrega: 5-10 dias
Termos de pagamento: T/T, L/C, Paypal
Habilidade da fonte: 1000sets/day
Contato
Descrição de produto detalhada
Nome do produto: Motorista sem escova Board do motor da C.C. Tensão de funcionamento: 24VDC/12VDC
Corrente de trabalho: 2A Controle de velocidade: 0-5V
Saída do sinal de pulso da velocidade: Sim Sem escova: para o motor sensorless
Suporte laboral: Sim Cor: Verde

Motorista atual do motor do tamanho compacto JYQD-V6.7 BLDC de 24VDC 3A para o motor sensorless de BLDC

Max Current 3A, controle sem escova do motorista PWM do motor da C.C. 12V/24V para o motor de Sensorless BLDC 0

Número de modelo JYQD-V6.7
Temp de funcionamento. -20-85℃
Tensão de funcionamento 12V/24V
Corrente máxima 3A
Cont.working atual 2A
· Controle de velocidade de PWM Frequência de PWM: 1-20KHZ; Ciclo de dever 0-100%
Regulamento da velocidade da tensão análoga 0-5V
Saída do sinal de pulso da velocidade SIM

Notas de aplicação:

1. Confirme que os parâmetros da tensão e do poder do motor para não exceder a escala da placa de motorista como especificada.

2. Esta placa de motorista é usada para o motor sensorless sem escova de 3 fases, mas não sere para todos os 3 motores sensorless sem escova da fase diretamente. Se o efeito de condução não é bom (como começar o tremor, invertendo, o trabalho do noload do motor atual é demasiado grande, a velocidade não é estável, a eficiência é baixa, e não pode partida com carga.) Os clientes podem ajustar a resistência e a capacidade da placa de motorista de acordo com a situação real para conseguir o melhor efeito de condução (para ver o acessório para que como faça o ajuste)

3. A placa de motorista JYQD-V6.7 é placa desencapada sem alojamento e dissipador de calor. Se o poder do motor abaixo de 60W, ele não precisa de adicionar o dissipador de calor, precisa somente de assegurar a ventilação normal e a isolação boa. Se o poder do motor mais do que 36W, ele deve adicionar o dissipador de calor como o diagrama como abaixo.

4. Tome por favor a nota que a placa de motorista JYQD-V6.7 não tem nenhuma proteção anti-reversa da conexão, ele danificará permanentemente a placa de motorista se conexão invertida da polaridade.

5. O porto de saída 5V na placa de motorista proibe para conectar o dispositivo externo. É somente aplicável ao potenciômetro e ao interruptor externos da placa para o regulamento e a reversão da velocidade.

6. O terminal do “SC” na placa de motorista JYQD-V6.7 é o sinal de saída do pulso da velocidade do motor (saída push pull), e a corrente de saída máxima é menos do que 5mA.

Max Current 3A, controle sem escova do motorista PWM do motor da C.C. 12V/24V para o motor de Sensorless BLDC 1

Diagrama de fiação:

Max Current 3A, controle sem escova do motorista PWM do motor da C.C. 12V/24V para o motor de Sensorless BLDC 2

5V -----Tensão interna da saída da placa de motorista

SC ---- Porto de saída do sinal de pulso da velocidade do motor, sinal de pulso 5V.

1. porto do controle

Z/F---- Portos de gerencio do controle do sentido. Conecte o nível elevado “5V” ou não conecte-o é sentido dianteiro, para conectar 0 V de baixo nível ou conectar à terra é sentido reverso.

VR ----Porto do controle de velocidade. A velocidade linear 0.1v regulamentar -5V da tensão análoga, a resistência de entrada é o ohm 20K, conecta com a terra quando regulamento da velocidade da entrada PWM, frequência de PWM: 1-20KHZ; Ciclo de dever 0-100%

Terra-usado para o controle interno da placa da movimentação

2. Porto do poder

Miliampère ----fase A do motor

MB ---- fase B do motor

MC---- fase C do motor

Terra----C.C.

VCC----C.C. +

3. Use fios protegidos se a placa de motoristas tem mais de 50 distâncias do cm do motor, se não pode conduzir à condução anormal, afetando o uso normal.

distância do porto 4.Control: 2.54mm, distância do porto do poder: 2,54 milímetros

5. Atenção do pagamento à isolação entre o MOSFET do motorista e o dissipador de calor ou a placa da instalação.

Max Current 3A, controle sem escova do motorista PWM do motor da C.C. 12V/24V para o motor de Sensorless BLDC 3

Max Current 3A, controle sem escova do motorista PWM do motor da C.C. 12V/24V para o motor de Sensorless BLDC 4Max Current 3A, controle sem escova do motorista PWM do motor da C.C. 12V/24V para o motor de Sensorless BLDC 5
