controlador sem escova atual do motor 15A, controlador sem escova da velocidade do retângulo, motorista do motor do bldc

12V, 24V, 36V, 5A, 10A, motorista sem escova do motor da C.C. de 15A 500W, sensor de Salão, controlador sem escova JYQD-V7.3E3 da velocidade do motor da C.C.

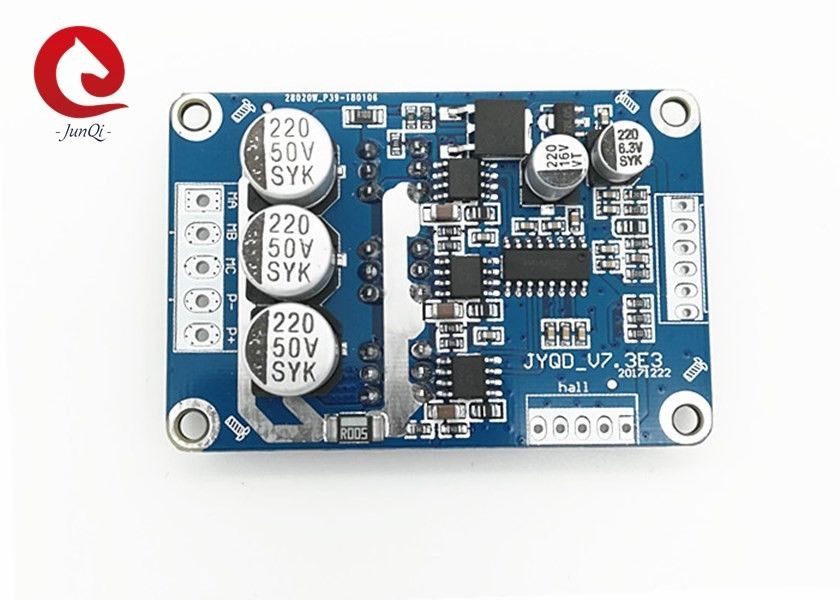

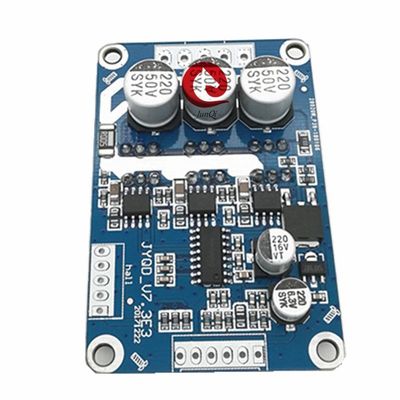

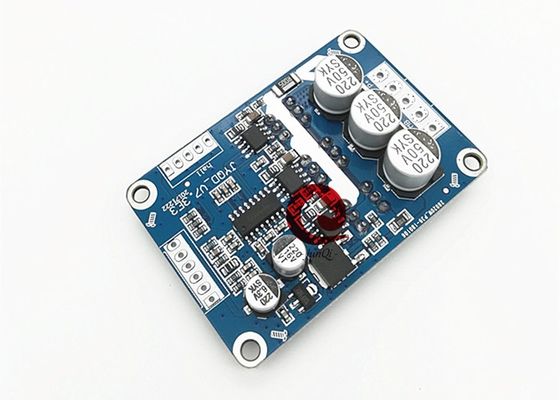

Placa de circuito sem escova do motorista do motor da C.C. de JYQD-V7.3E3 12V-36V

ATENÇÃO:

1: Esta placa de motorista sem escova do motor da C.C. é extensamente aplicar-se à C.C. sem escova com os motores do três-fio do sensor de Salão (120°angle)
2: certifique-se por favor adicionar o dissipador de calor quando o potência de saída mais do que 60W.

3: Enquanto a fábrica do motor de BLDC pode usar a sequência diferente de Salão, se o começo do motor anormal, não pode começar ou a corrente que obtém à elevação, ajusta por favor a sequência do Salão, ou o motorista será danificado.

4: Ofereça por favor a tensão direita ao motorista, não excedem a escala de funcionamento. e o motorista tem 5V incorporado para o controle de velocidade, não conecta a fonte de alimentação extra (5V) no motorista para a velocidade que controla, ele danificará o motorista.

Especificações

Prendendo instruções

1. Porto do controle

5V — tensão interna da saída da placa de motorista, potenciômetro externo ou interruptor para o ajuste da velocidade e a operação de inversão

Z/F — portos de gerencio do controle do sentido. Conecte o nível elevado “5V” ou não conecte-o é sentido dianteiro, para conectar 0 V de baixo nível ou conectar à terra é sentido reverso.

VR — porto do controle de velocidade. A velocidade linear 0.1v regulamentar -5V da tensão análoga, a resistência de entrada é o ohm 20K, conecta com a terra quando regulamento da velocidade da entrada PWM, frequência de PWM: 1-20KHZ; Ciclo de dever 0-100%

EL — permita o controle portuário. Conecte 5V ou não conecte-o para permitir a operação, conecte-o a terra para proibir a operação.

Saída do sinal de pulso da velocidade do sinal

Terra-usado para o controle interno da placa de motorista

2. Porto do poder

Miliampère ----fase A do motor

MB ---- fase B do motor

MC---- fase C do motor

P- ----C.C.

P+----C.C. +

3: Porto do sensor de Salão

Ha--- Salão

HB---Salão b

Hc---Salão c

Terra---Terra

5V---saída 5V

4. Use fios protegidos se a placa de motoristas tem mais de 50 distâncias do cm do motor, se não pode conduzir à condução anormal, afetando o uso normal.

5. distância do porto do controle: 2.54mm. Distância do porto do poder: 3.96mm

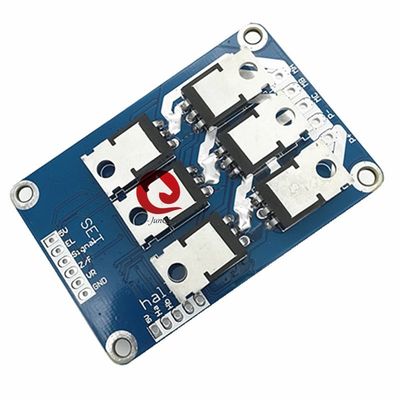

atenção 6.Pay à isolação entre o MOSFET do motorista e o dissipador de calor ou a placa da instalação.

Dimensão de montagem

Nós podemos igualmente fornecer a placa de motorista com o dissipador de calor. conectores do fio, inquérito bem-vindo.
