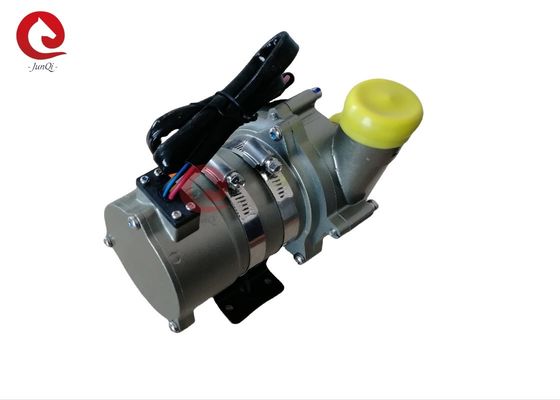

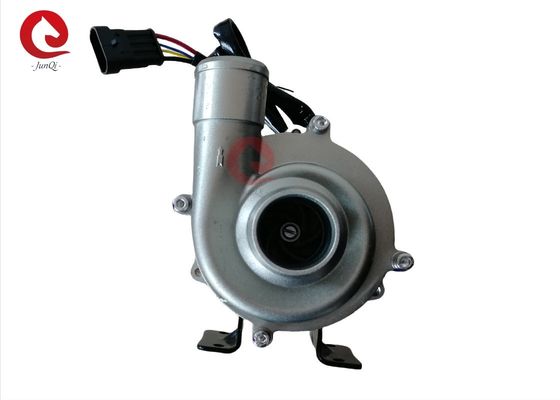

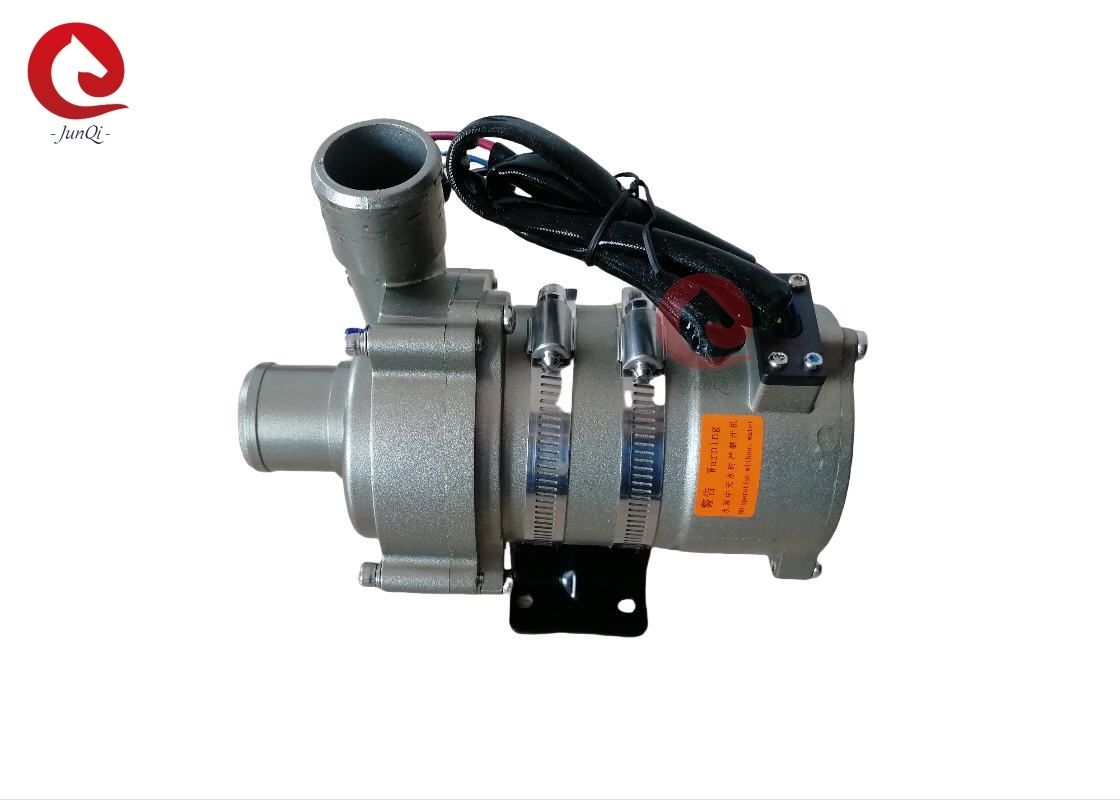

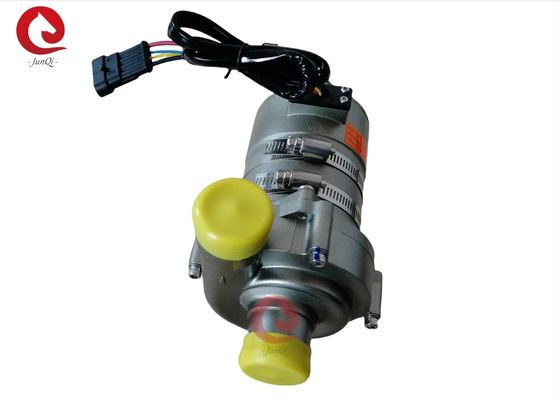

Bomba centrífuga de motor CC sem escovas, CC 24V 300W, bomba de água elétrica para serviço pesado para ônibus elétricos, bateria de caminhão e resfriamento do controlador com PWM
OWP-7000KL67 bomba de água elétrica para serviço pesado de 300W para sistema de resfriamento de bateria/controlador de ônibus/caminhão elétrico
■ Aplicações
Amplamente utilizado em ônibus híbridos, carros de passageiros híbridos, veículos elétricos, trens, navios e outros sistemas de aquecimento e
circulação de resfriamento.
■ Características
◆Bomba centrífuga
◆Transmissão por força magnética
◆Motor CC sem escovas de alta eficiência, baixo consumo de energia, alta eficiência, longa vida útil.
◆Com ampla faixa de temperatura de operação
◆Controle de velocidade do sinal PWM (opcional)
◆Saída de sinal de diagnóstico (opcional)
◆Com controle de fluxo constante
◆Proteção contra polaridade reversa
◆Proteção contra funcionamento a seco
◆Proteção contra sobretensão, sobrecorrente
◆Proteção contra sobrecarga, sobretemperatura
■ Descrição técnica (peças relacionadas em contato com o líquido)
Carcaça da cabeça da bomba: ligas de alumínio fundido
Impulsor: PPS+GF
Cavidade do escudo: PPS+GF
Luva do eixo: materiais compósitos de carborundum
Eixo: eixo de aço inoxidável (3CR14)
Carcaça do ímã: encapsulamento plástico PPS
Anel de vedação: EPDM
■ Dispositivo de acionamento (incluindo motor)
Rotor de acionamento: ímã encapsulado em plástico PPS
Parafusos e porcas: aço inoxidável SUS 304
Motor de acionamento: motor sem escovas
Estrutura do fio do motor: PPA GF
Carcaça da bomba: caixa de alumínio fundido com jateamento de areia e anodização + revestimento em pó PE.
Suporte: aço
Aro do suporte: aço inoxidável US 304
À prova d'água com base na classificação IP67 (en60529)
Modelo do conector: AMP282104-1 (Plugue correspondente AMP282109-1)
Diâmetro do bico: 40 mm (1,5 polegadas)
■ Instrução de montagem
As bombas da série OWP-7000KL67 são bombas centrífugas que requerem pré-enchimento,
A bomba instalada na posição mais baixa do sistema para garantir que o impulsor esteja sempre
imerso no líquido, ou pré-encher a bomba antes de ligar.
1: A bomba não deve funcionar a seco, mesmo que possa funcionar a seco por 15 minutos (após 15
minutos de funcionamento a seco, ela parará automaticamente), o funcionamento a seco fará barulho, também aumentando
abrasão no eixo e na luva do eixo.
2: Use o diâmetro de tubo recomendado para conectar a entrada da bomba, se você usar um diâmetro menor
entrada da mangueira da bomba, devido à pressão negativa na bomba, o ar externo entra mais facilmente no
bomba através do encanamento, isso fará com que o desempenho da bomba se degrade e também o ar
bolhas causam danos à bomba.
3: Visto da direção da entrada da bomba, o impulsor gira no sentido horário (veja a seta em
a porta de saída).
4: A bomba pode ser instalada verticalmente ou montada horizontalmente (veja a figura 1) Quando instalada
verticalmente, a porta de saída deve estar voltada para cima.
5: Para evitar o funcionamento a seco (ar preso no impulsor), a porta de saída da bomba de água deve
ser vertical ou na parte superior do impulsor. (veja a figura 1)
6: O tubo conectado deve ser montado verticalmente (ou sem cotovelo em 20 cm) para fazer o ar
descarregado facilmente, o tubo de saída não deve ser usado com cotovelo inferior a 90 graus (veja a figura 2).
7: Não pode usar água do mar ou outra poluição pesada com líquido de impureza de grão grande como líquido
meio.
Parâmetro de temperatura
Temperatura do líquido médio: -40℃ a +85℃ (-40°F a +185°F)
Temperatura ambiente de trabalho: -40℃ a +120℃ (-40°F a +248°F)
Temperatura de armazenamento: -40℃ a +70℃ (-40°F a +158°F)
(até 100 ℃, mas isso encurtará a vida útil)
■ Pressão do sistema
-0,2 a 2,5 bar (100℃ (212°F).
A vida útil é superior a 20.000 horas com base na tensão nominal e 36℃ (86°F) ambiente
temperatura.
■ Faixa de tensão
Bomba de água nominal de 24V, faixa de trabalho 18V - 32V
Embora o motor possa ser usado em uma ampla faixa de tensão e temperatura, mas excessiva ou muito
baixa tensão e temperatura afetarão a vida útil do motor, a bomba não pode ser
exposta ao ambiente de radiação térmica.
Líquido médio: mistura líquida (água com menos de 60% de glicol)
■ Parâmetro elétrico
|
Tensão de trabalho
(VCC)
|
Potência nominal
(W)
|
Vazão nominal
(L/H)
|
Dimensões
(mm)
|
Peso
(g)
|
|
24V(18V-32V)
|
240W
|
Q=2800L/H,
H≥16M
|
190*90*157
|
2200g
|
Modelo do conector e as propriedades elétricas correspondentes (veja a figura 3):
|
AMP282104
(Plugue correspondente AMP282109-1)
|
1
|
2
|
|
+24V
|
GND
|
|
Espessura do fio
|
O fio mais longo usado *
|
|
|
24V
|
|
1,5 mm²
|
16m
|
|
2,5 mm²
|
25m
|
|
3 mm²
|
31m
|
|
4 mm²
|
40m
|
Tamanho do fio recomendado é (Com base em queda de tensão de 3%)
* O comprimento do fio significa a distância da bomba à bateria
■ Atenções
1. Temperatura ambiente de trabalho: -40℃--120℃, deve tentar evitar perto do sistema catalítico de três elementos, tubo de descarga de gás e motor durante a instalação, garantir a temperatura do ambiente de trabalho.
2. A posição de instalação da bomba de água deve, tanto quanto possível, estar próxima do baixo nível de água, para prolongar a vida útil da bomba.
4. Use a bomba longe do ambiente empoeirado, a poeira é prejudicial para reduzir a vida útil
5. Preste atenção à pureza da água, evite atolar e o impulsor bloqueado para reduzir a vida útil da bomba
■ Parâmetro de desempenho
