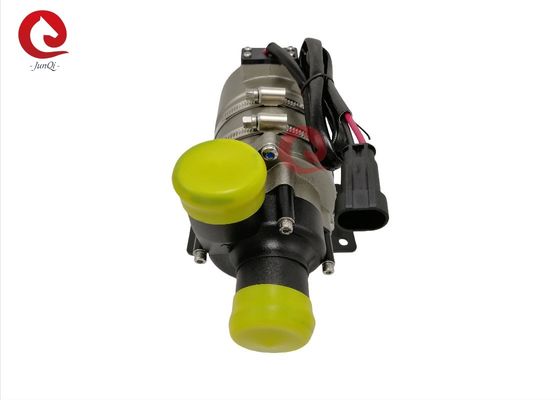

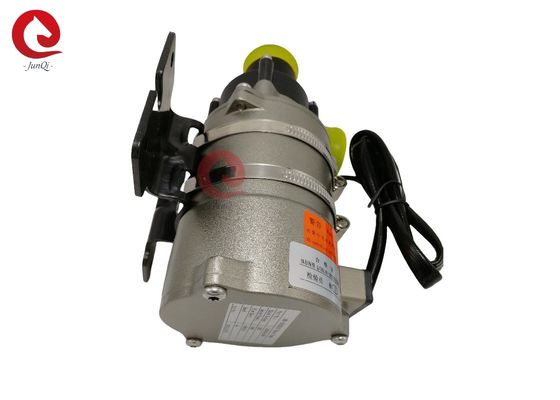

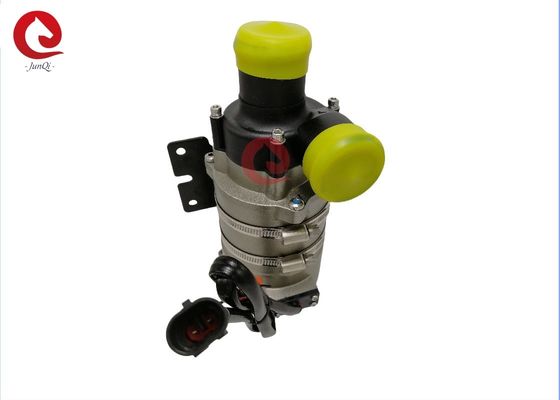

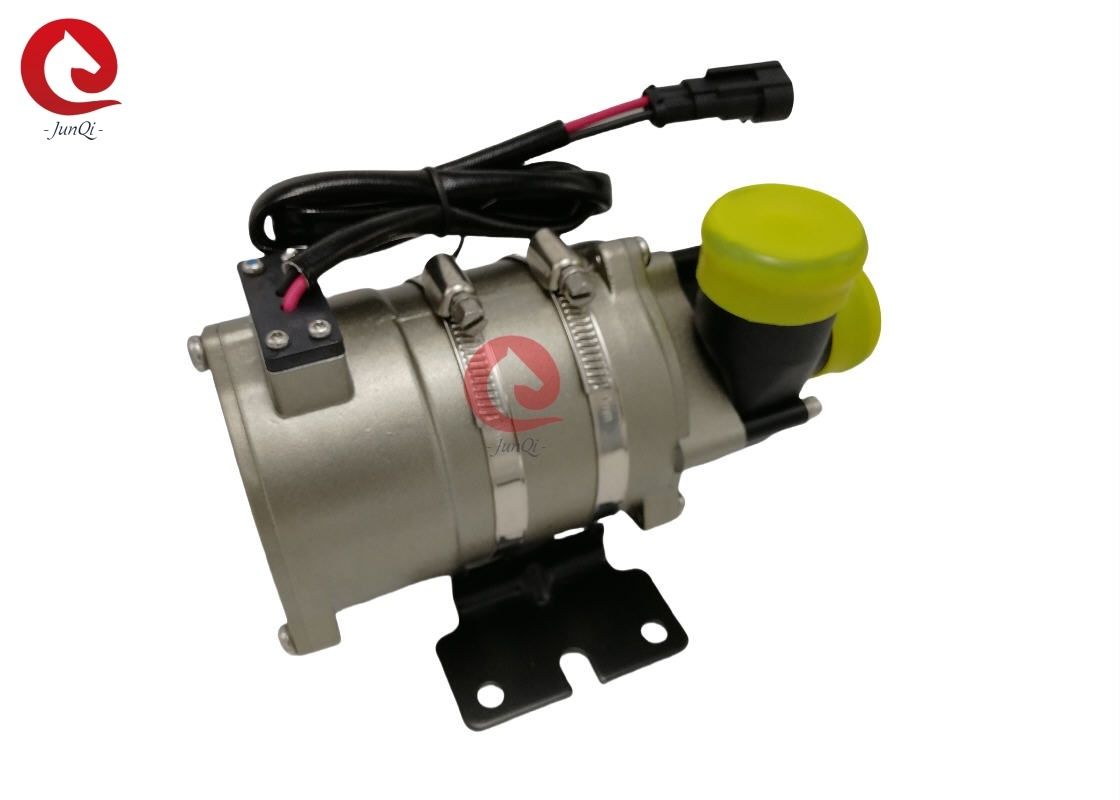

OWP-6000KL67 SÉRIES bomba de água de corrente contínua sem escovas
Impulso/circulação/frequência variável/ruído baixo/bomba centrífuga
Controlo PWM/retroalimentação do sinal
■ Aplicações
Amplamente utilizado em autocarros híbridos, automóveis híbridos, veículos elétricos, comboios, navios e outros sistemas de aquecimento e
sistema de circulação de arrefecimento.
■ Características
◆Bomba centrífuga
◆Transmissão de força magnética
◆Motor de corrente contínua sem escovas de elevada eficiência, baixo consumo de energia, elevada eficiência, longa vida útil.
◆Com uma ampla gama de temperaturas de funcionamento
◆Controlo da velocidade do sinal PWM (opcional)
◆ Saída de sinal de diagnóstico (opcional)
◆Com controlo de fluxo constante
◆Proteção da polaridade inversa
◆Proteção contra corrida seca
◆Protecção contra sobrevoltagem e sobrecorrência
◆Supercarga, protecção contra sobre-temperatura
■ Descrição técnica (partes relacionadas em contacto com o líquido)
Casa da cabeça da bomba: PPS+GF
Impeller: PPS+GF
Cavidade do escudo: PPS+GF
Capa do eixo: materiais compostos de carborindão
O eixo: aço inoxidável ((3CR14)
Casca de ímã: encapsulamento de plástico PPS
Anel de vedação: EPDM
■ Dispositivo de condução (incluindo motor)
Rotor motriz: ímã encapsulado de plástico PPS
Parafusos e porcas: aço inoxidável SUS 304
Motor de condução: motor sem escovas
Quadro de arame do motor: PPA GF
Casa da bomba: caixa de alumínio de fundição por impressão com areia e anodizante + revestimento em pó de PE.
Bracket: aço
Arco de apoio: aço inoxidável US 304
Impermeável com base na classificação IP67 (en60529)
Modelo de conector: AMP282104-1 (plug AMP282109-1 combinado)
Diâmetro do bico: 40 mm
As bombas da série OWP-6000KL são bombas centrífugas que requerem um pré-enchimento,
A bomba instalada na posição mais baixa do sistema para garantir que o impulsionador esteja sempre
submerso no líquido, ou pré-enchido a bomba antes de ligar.
1: A bomba não deve funcionar a seco, mesmo que possa funcionar a seco durante 15 minutos (após 15
Minutos de secagem, ele vai parar automaticamente), secagem vai fazer ruído, também aumentando
abrasão do eixo e da mangueira do eixo.
2: Utilize o tubo de diâmetro recomendado para ligar a entrada da bomba, se utilizar um diâmetro menor
A entrada da bomba de mangueira, devido à pressão negativa na bomba, o ar externo entra mais facilmente na
bomba através do gasoduto, ele vai fazer a degradação desempenho da bomba, e também o ar
As bolhas danificam a bomba.
3: Visto a partir da direcção de entrada da bomba, o impulsionador gira no sentido dos ponteiros do relógio (ver a seta no
a porta de saída).
4: A bomba pode ser instalada verticalmente ou horizontalmente (ver figura 1)
Verticalmente, a porta de saída deve estar para cima.
5: Para evitar a secagem (o ar ficar preso na hélice), a porta de saída da bomba de água deve ser
Ser vertical ou na parte superior do impulsor (ver figura 1).
6: O tubo ligado deve ser montado verticalmente (ou sem cotovelo em 20 cm) para fazer o ar
Se o tubo de saída for descarregado facilmente, não deve ser utilizado a menos de 90 graus de cotovelo (ver figura 2).
7: Não pode utilizar a água do mar ou outra poluição pesada com grande grão de impureza líquido como o líquido
Médio.
■ Parâmetro de temperatura
Temperatura média do líquido: -40°C a +85°C (-40°F a + 185°F)
Temperatura ambiente de trabalho: -40°C a +120°C (-40°F a +248°F)
Temperatura de armazenamento: -40°C a +70°C (-40°F a +158°F)
(até 100 °C, mas reduzirá a vida útil)
■ Pressão do sistema
-0,2 a 2,5 bar (100°C).
A vida útil é superior a 20 000 horas, com base na tensão nominal e no ambiente a 36 °C (~ 86 °F)
Temperatura.
■ Faixa de tensão
Bomba de água nominal de 24 V, faixa operacional de 18 V a 32 V
Embora o motor possa ser utilizado em uma ampla gama de tensão e temperatura, mas excessiva ou demasiado
A baixa tensão e temperatura afectam a vida útil do motor, a bomba não pode ser
expostos à radiação térmica do ambiente.
Líquido médio: mistura líquida (Água com menos de 60% de glicol)
■ Parâmetro elétrico
|
Tensão de funcionamento
(VDC)
|
Potência nominal
(W)
|
Fluxo nominal
(L/H)
|
Dimensões
(mm)
|
Peso
(g)
|
| 18-32v (24V) |
190 W |
Q=6000L/H,
H≥4 m
|
202*90*105 |
1700 g |
Modelo do conector e propriedades elétricas correspondentes (ver figura 3):
|
AMP282104
(Equipamento de ligação AMP282109-1)
|
1 |
2 |
| +24VDC |
GND |
O tamanho recomendado do fio é (com base na queda de voltagem de 3%).
| Espessura do fio |
O fio mais longo usado |
| |
24v |
|
1.5 mm2
|
16 m |
|
2.5 mm2
|
25 m |
|
3 mm2
|
31m |
|
4 mm2
|
40m |
* O comprimento do fio significa a distância entre a bomba e a bateria
■ Atenção
1Temperatura ambiente de trabalho: -40°C-120°C, deve tentar evitar perto de três elementos
catalisador, sistema de tubo de descarga de gás e motor durante a instalação, garantir o funcionamento
temperatura do ambiente.
2.A posição de instalação da bomba de água deve ser o mais próxima possível do ponto de água baixa
nível, para prolongar a vida útil da bomba.
4. Por favor, use a bomba longe do ambiente empoeirado, a poeira é prejudicial para reduzir o serviço
vida
5. Preste atenção à pureza da água, evite o engarrafamento e o bloqueio do impulsionador para reduzir o
Vida útil da bomba
■Parâmetro de desempenho
Dimensão externa:
