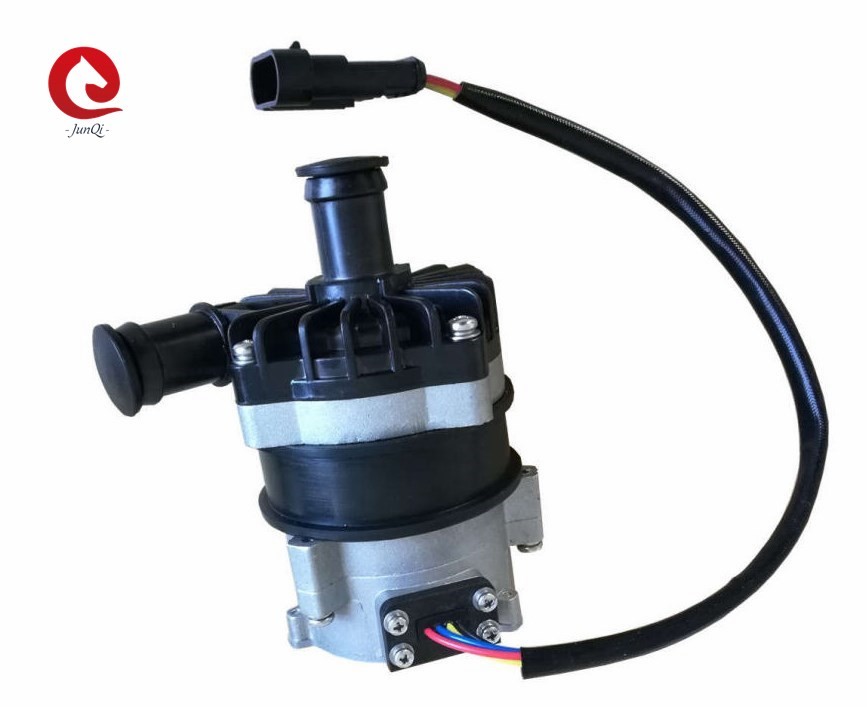

Bomba sem escova do refrigerador intermediário do turbocompressor da bomba de água do motor da C.C. do líquido refrigerante elétrico da LATA

C.C. 12V/24V com a bomba de água sem escova do líquido refrigerante elétrico da eficiência elevada da relação da LATA para o veículo elétrico híbrido

Impulso/circulação/frequência/de baixo nível de ruído/ÔNIBUS do protetor pump/CAN



■Aplicações
Amplamente utilizado no ônibus híbrido, no automóvel de passageiros híbrido, nos veículos elétricos, nos trens, e nos navios e no sistema da outra circulação do aquecimento e refrigerar.

■Características
◆Bomba centrífuga
◆Transmissão da força magnética (estrutura da bomba do protetor)
◆Motor sem escova da C.C. da eficiência elevada, consumo da baixa potência, eficiência elevada, vida útil longa.
◆Com temperatura de funcionamento da vasta gama
◆Controlo de velocidade do sinal de PWM
◆Com controlo do caudal constante
◆Proteção reversa da polaridade
◆Proteção de corrida seca
◆Sobre a tensão, sobre a proteção atual
◆Sobrecarregue, sobre a proteção da temperatura

■Descrição técnica (partes relacionadas em contato com o líquido)
Alojamento principal da bomba: PPS+GF
Impulsor: PPS+GF
Cavidade do protetor: PPS+GF
Luva do eixo: Materiais compostos da resina do carbono
Eixo: eixo de aço inoxidável
Alojamento do ímã: capsulation plástico de nylon
Anel do selo: EPDM

■Dispositivo de condução (que inclui o motor)
Conduzindo o eletroímã: ímã capsulated plástico de nylon
Parafusos e porcas: SUS 304 de aço inoxidável
Motor de comando: motor sem escova
Quadro do fio do motor: PPA GF
Alojamento da bomba: Caso de alumínio de fundição com tratamento limpar com jato de areia e de impregnação

Suporte: Aço com revestimento do pó
Aro do suporte: #304 steel+ inoxidável que umedece o anel de borracha
Impermeável baseado na avaliação IP67 (en60529)
Modelo do conector: 174359-2 (tomada combinada 174357-2)
Diâmetro do bocal: 22.6mm (diâmetro interno: 16mm)

■Specifications modelo

OWP-SH120-12ASR
C.C. 12V com sufixo modelo do suporte: 12ASR




■Montando a instrução

As bombas da série OWP-SH120 são as bombas centrífugas que exigem preenchido,
A bomba instalada na mais baixa posição do sistema para assegurar-se de que o impulsor esteja imergido sempre no líquido, ou preenchesse a bomba antes do poder sobre.

1: A bomba não deve seco-correr, mesmo que possa seco-correndo por 30 segundos (após 30 segundos quecorrem, parará automaticamente), vontade de corrida seca faz o ruído, igualmente aumentando a abrasão ao eixo e à luva do eixo.

2: Use a tubulação recomendada do diâmetro que conecta a entrada de bomba, se você usa uma entrada de bomba mais de pequeno diâmetro da mangueira, devido à pressão negativa na bomba, o ar exterior mais fácil entram à bomba através do encanamento, fará a degradação de desempenho da bomba, e as bolhas de ar fazer igualmente dano à bomba.

3: Como visto do sentido da entrada de bomba, o impulsor gerencie no sentido horário (para ver a seta no porto de tomada).

4: A bomba pode ser instalada verticalmente ou horizontalmente ser montada (para ver figura 1) quando instalado verticalmente, o porto de tomada deve ser ascendente.

5: A fim evitar o corredor seco (o ar obtém colado no impulsor), o porto de tomada da bomba de água deve ser vertical ou na parte superior do impulsor. (veja figura 1)

6: A tubulação conectada deve verticalmente ser montada (ou nenhum cotovelo em 20cm) para fazer o ar descarregado facilmente, a tubulação da tomada não deve ser usada menos de 90 graus
Cotovelo (veja figura 2).

7: Não pode usar o seawater ou a outra poluição pesada com líquido grande da impureza da grão como o meio líquido.





■Parâmetro da temperatura
Temperatura líquida média: -40℃ a +100℃ (- 40°F + a 212°F)
Temperatura ambiental de trabalho: -40℃ a +120℃ (- 40°F a +248°F)
Temperatura de armazenamento: -40℃ a +70℃ (- 40°F a +158°F) (o ℃ até 100, mas encurtará a vida útil)
■Pressão de sistema
-0,2 à barra 2,5 (100℃ (212°F).
A vida útil é mais de 20.000 horas baseadas na tensão e no 36℃ avaliados (86°F) temperatura ambiental.
■Escala da tensão
Bomba de água 12V avaliado, escala praticável 9V - 16V
Embora o motor possa ser usado em uma vasta gama de tensão e temperatura, mas a tensão excessiva ou demasiado baixa e a temperatura afetarão a vida útil do motor, a bomba não pode ser exposta à radiação térmica ambiental.
Líquido médio: água pura, mistura líquida (água com abaixo de glicol de 60%)



■Parâmetro elétrico

Modelo do conector e as propriedades elétricas correspondentes (veja figura 3):

■Caráter de PWM

■Atenções


1. Temperatura ambiental de trabalho: - 40℃--120℃, deve tentar evitar perto do três-elemento catalítico, sistema de tubulação da descarga do gás e o motor durante a instalação, assegura a temperatura do ambiente de trabalho.
a posição de instalação 2.The da bomba de água deve tanto quanto possível perto do nível de maré baixa, estender a vida útil da bomba.
4. Use por favor a bomba longe do ambiente empoeirado, a poeira é prejudicial para reduzir a vida útil
5. a atenção do pagamento à pureza da água, evita para bloquear e impulsor-obstruiu para reduzir a vida útil da bomba




■Parâmetro de desempenho

• Dimensão externo
