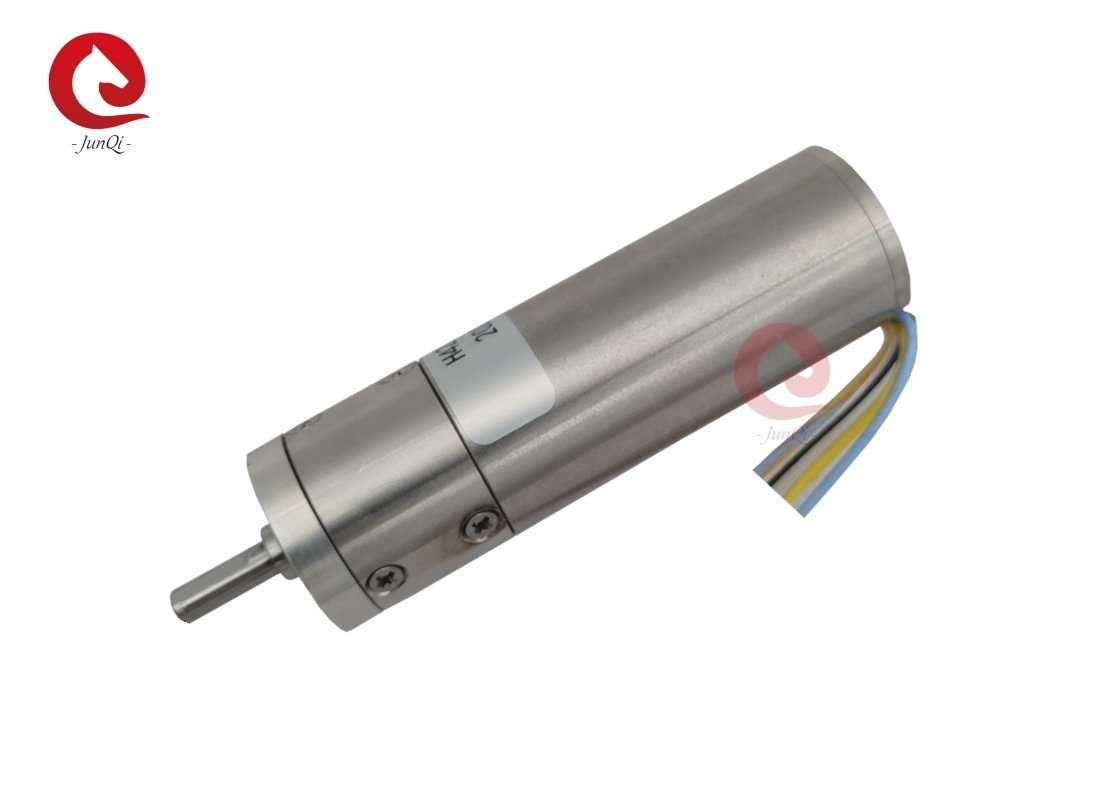

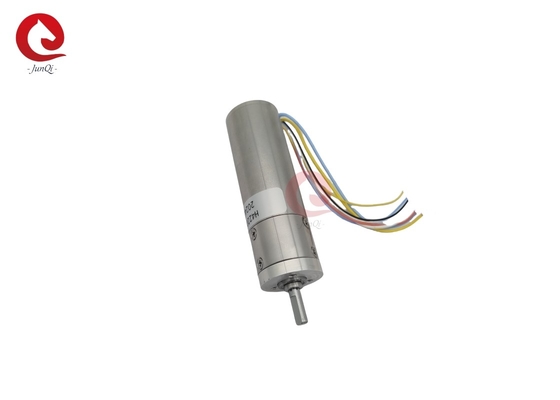

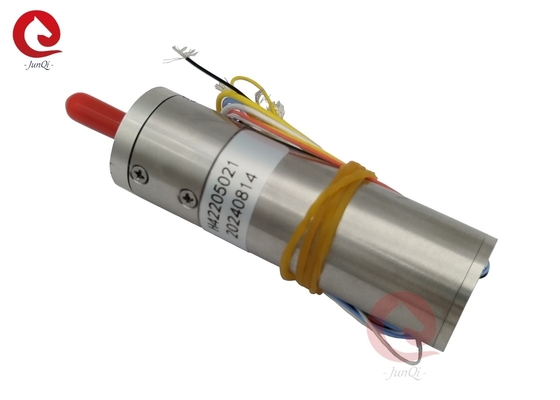

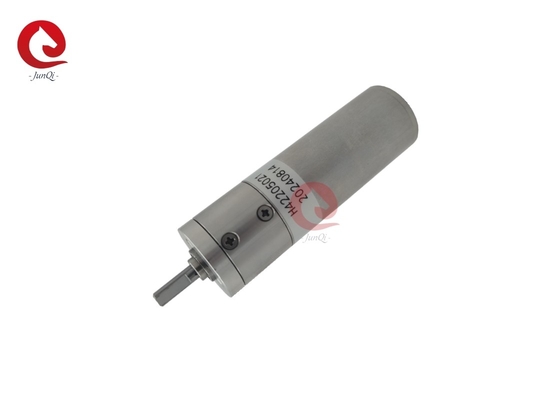

JQ22SBL50-G4.29 Parâmetros do motor de engrenagem BLDC:
| Modelo |
Unidade |
JQ22SBL50-G4.29 (H42205021) |
| Velocidade nominal |
RPM |
7695 |
| Torque nominal |
mN.m |
89.93 |
| Taxa de redução |
|
4.29 |
| Eficiência |
% |
90 |
| Reacção média sem carga |
° |
1 |
| Peso |
g |
176 |
Dados do motor JQ22SBL50
| Modelo |
|
JQ22SBL50 |
| Voltagem nominal |
V |
24 |
| Velocidade nominal |
RPM |
33010 ± 10% |
| Corrente nominal ((Max, corrente contínua) |
A |
3.8A |
| Torque nominal ((Max.torque contínuo) |
mNm |
23.3 |
| Potência nominal |
W |
78.5 |
| Sem velocidade de carga |
RPM |
35000±10% |
| Não há corrente de carga |
mA |
230 ± 50% |
| Corrente de estagnação |
A |
63.0 |
| Torque de estacionamento |
mNm |
409.7 |
| Eficiência máxima |
% |
88 |
| Resistência terminal de fase para fase |
Ó |
00,38 ± 10% |
| Indutância terminal de fase para fase |
μH
|
128 ± 20% |
| Constante de FEM retrô |
mV/rpm |
0.68 |
| Constante de binário |
mNm/A |
6.52 |
| Constante de velocidade |
Rpm/V |
1464 |
| Constante de corrente |
A/MnM |
0.153 |
| Gradiente de velocidade/torque |
Rpm/mNm |
85.42 |
| Constante de tempo mecânico |
ms |
2.46 |
| Inercia do rotor |
gcm2 |
2.75 |
| Intervalo de temperatura de funcionamento |
°C |
-40~+85 |
| Maximo de enrolamento admissível |
°C |
+155 |
| Materiais para a habitação |
|
aço inoxidável |
| Número de postes |
|
2 |
| Número de fases |
|
3 |
| Peso do motor |
g |
126 |
Desenho dimensional do motor:
| Linha do motor 0,5 mm2 |
Linha do corredor 0,1 mm2 |
| U |
V |
W |
VSala 5-24.VDC |
GND |
HU |
HV |
HW |
| Amarelo |
Branco |
Azul |
Vermelho |
Negro |
Amarelo |
Branco |
Azul |
Podemos fornecer serviço extra:
Se este motor não corresponder com o seu pedido. Por favor, sinta-se à vontade para entrar em contato conosco, podemos fazer personalizado eixo / enrolamento / flange de montagem / cabo / conector.Trabalharemos lado a lado consigo e com a sua equipa para projetar um motor que se adapte às necessidades precisas da sua aplicação.Toda a engenharia e apoio é feito internamente.
Serviço de acessórios: travão, conector, codificador
Desenho personalizado: Enrolamento personalizado, Flange personalizado, eixo personalizado....
Perguntas frequentes:
Q: Quanto tempo dura o prazo de entrega das encomendas?
R: Prazo de entrega: 4 semanas após receção do depósito
Q: Qual é a sua garantia comercial?
A: 100% de protecção da qualidade do produto.
Proteção de 100% do produto no prazo de envio.
Proteção de pagamento de 100% para o seu montante coberto.
P: Qual é o MOQ?
R: 5 PCS. Pequena encomenda bem-vinda.
P: Fazem produtos personalizados?
A: Sim, nós aceitamos.
P: Sobre o Serive após venda?
R: Serviços pós-venda 24 horas por dia.
P: O que devo fazer se não estiver satisfeito com o seu produto?
R: Se houver defeitos na qualidade, podemos trocar um bom por você.
Geralmente, este problema é raro.
P: Qual é o prazo de pagamento?
A: T / T e Paypal é usado mais, por favor, entre em contato conosco para mais detalhes
P: Qual é o nível de qualidade do seu produto?
A: Nós produzimos boa qualidade, recusamos produzir baixa qualidade.
A tecnologia dos motores DC sem escovas oferece várias vantagens, incluindo uma alta relação torque/peso, maior eficiência e confiabilidade, redução de ruído e maior vida útil em comparação com os motores DC escovados.
Um dos benefícios dos motores DC sem escovas com rotor interno, reside na melhor dissipação do calor gerado.A densidade de fluxo é maior e a produção de binário é mais eficaz e eficiente.A gama de motores BLDC com ranhuras JUNQI International oferece diâmetros de 22 a 86 mm com binário nominal de até 2,2 Nm.
