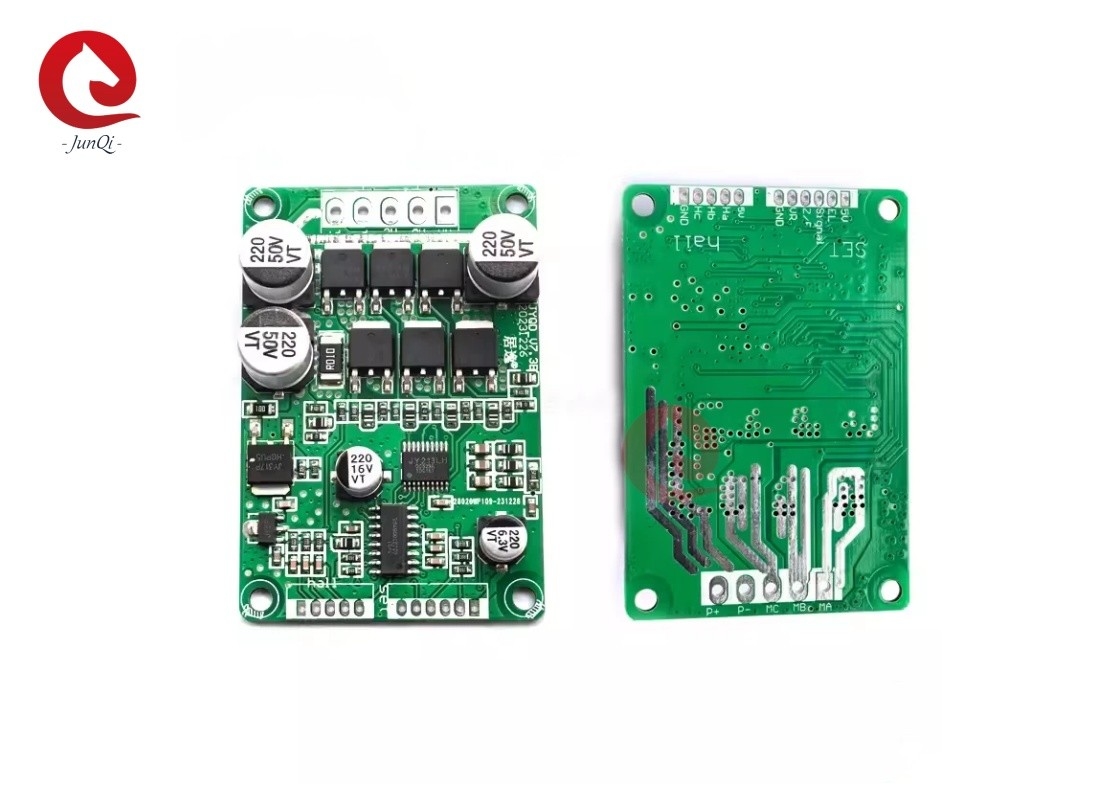

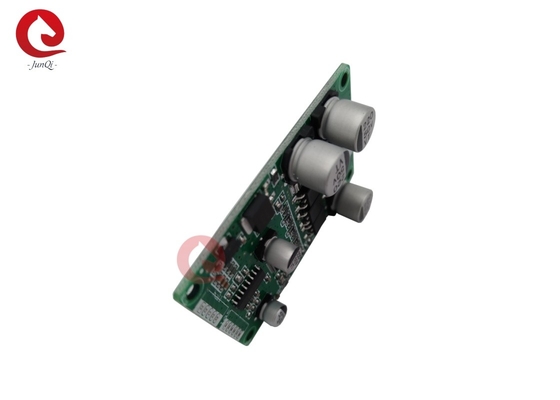

Ampla faixa de tensão de trabalho 7~48VDC Max 10A Placa de acionamento DC sem escovas JYQD_V7.3B Para motor BLDC de 3 fases com sensores Hall

Ampla faixa de tensão de trabalho 7~48VDC Max 10A Placa de acionamento DC sem escovas JYQD_V7.3B Para motor BLDC de 3 fases com sensores Hall

Descrição do produto:

Notas de aplicação:

1Confirmar que os parâmetros de tensão e potência do motor não podem exceder a gama especificada no quadro do condutor.

2Esta placa de direção é adequada para motores DC sem escovas Hall de 120 graus. Nem todos os fabricantes de sequências de linhas correspondem às sequências de linhas da placa de direção.Os clientes podem ajustar a sequência de linha Hall ou sequência de linha de motor de três fases de acordo com a situação realConseguir o melhor efeito de condução.

3. JYQD_V7.3B placa de acionamento é uma placa nua, a potência de ação abaixo de 100W motor não precisa forçar a dissipação de calor, precisa garantir ventilação normal.

4É proibido ligar a porta de saída de 5 V na placa do condutor a equipamentos eléctricos externos.É apenas adequado para conectar potenciais externos e interruptores para esta placa para regulação de velocidade e inversão.

5O sinal na placa de comando JYQD_V7.3B é o sinal de saída do impulso da velocidade do motor e a corrente de saída é inferior a 5 mA.

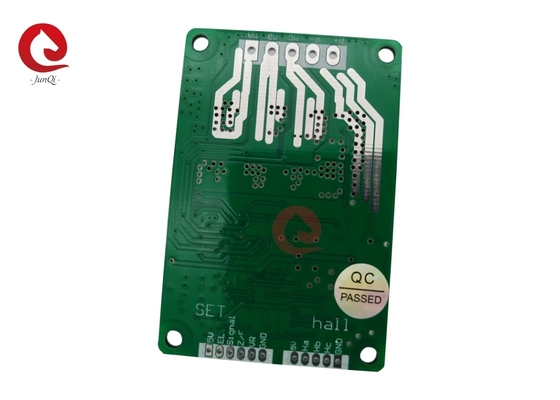

Diagrama de fiaçãoDescrição das portas:

1Portão do sensor HALL
Pólo negativo da sala
Hc Hall Hc
Hb Hall Hb
Hall Ha
5 V Hall pólo positivo

2Portão de controlo.
GND Usado para o controlo interno da placa do condutor
VR - Portão de controlo de velocidade. Regulação de velocidade de tensão analógica 0V-5V regulação de velocidade, regulação de velocidade linear de baixa para alta.
Z/F Ports de controlo de direcção rotativos. Regulação de velocidade de tensão analógica 0V-5V regulação de velocidade, regulação de velocidade linear de baixa para alta.A regulação da velocidade PWM deve ser ancorada na placa do condutor.
Portão de saída do sinal de pulso da velocidade do motor, sinal de pulso de 5 V
Liga 5V para permitir operação, liga GND para proibir operação.
5 V Voltagem de saída interna da placa do condutor, potencialómetro externo ou interruptor para regulação de velocidade e funcionamento de marcha atrás.

3Porta de alimentação.
P+ DC +
P- DC -
MC Motor Fase C
MB Motor Fase B
MA Motor Fase A

4. Por favor, preste atenção ao fio de fase do motor e fio Hall não ser muito longo. Isso causará interferência de sinal se o fio for muito longo.

5O espaço entre as portas da porta de comando e da porta de alimentação é de 2,0 mm e 3,96 mm, respectivamente.

6- prestar atenção ao isolamento da placa de transmissão ao adicionar ou colocar dissipadores de calor.

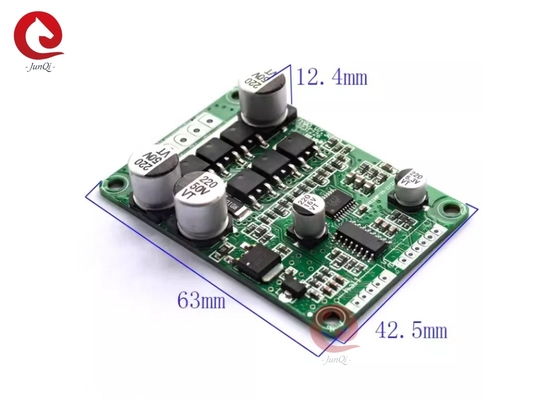

Dimensões da placa de transmissão ((mm):
