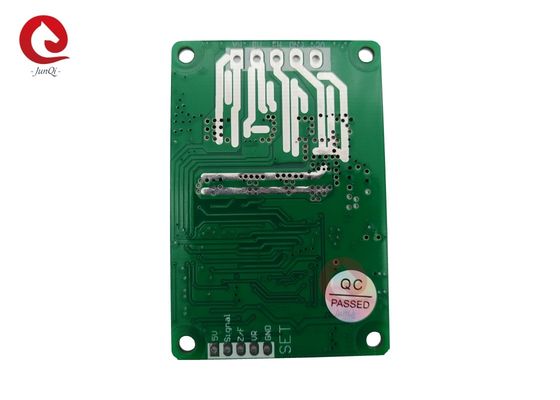

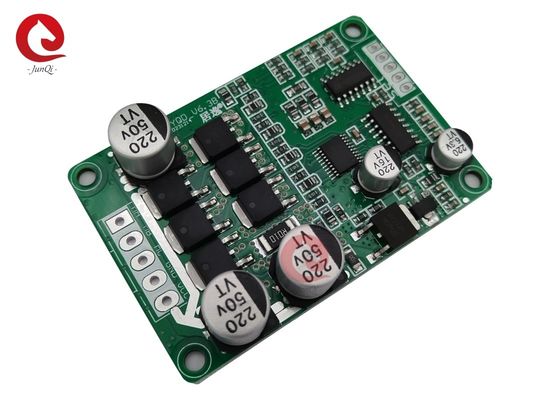

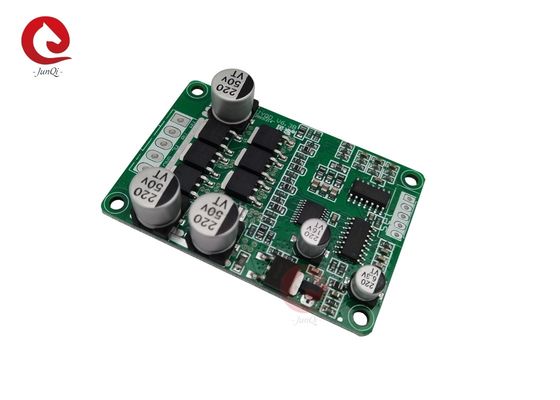

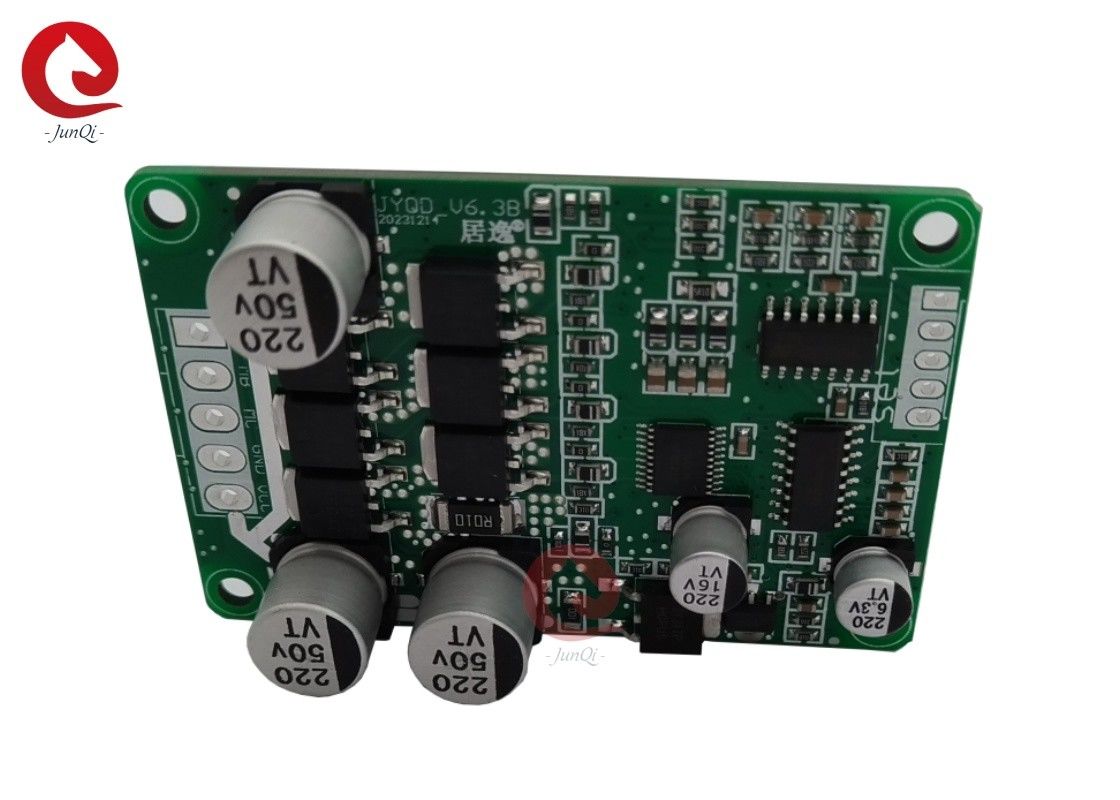

3 pazes DC 7-48V Motor sem escova 10A sensor controlador de velocidade do motor com controle PWM

3 pazes DC 7-48V Motor sem escova 10A controlador de velocidade motor sem sensor com controle PWM

Parâmetros do quadro de comando:

Notas de aplicação:

1Confirmar que os parâmetros de tensão e potência do motor não excedem o intervalo da placa do condutor conforme especificado.
2Esta placa de direção é usada para motores sem sensor sem escova de 3 fases, mas não é adequada para todos os motores sem sensor sem escova de 3 fases diretamente.ReversãoA corrente de funcionamento do motor sem carga é demasiado grande, a velocidade não é estável, a eficiência é baixa e não pode ser arrancada com carga.)
de acordo com a situação real para obter o melhor efeito de condução
3.JYQD_V6.3B placa de acionamento é placa nua, potência de acionamento abaixo de 100W motor não precisa forçar a dissipação de calor, precisa garantir a ventilação normal.
4É proibida a ligação da porta de saída de 5 V na placa do condutor a equipamentos eléctricos externos.É apenas adequado para conectar potenciais externos e interruptores para esta placa para regulação de velocidade e inversão.
5.O sinal na placa de comando JYQD_V6.3B é o sinal de saída do impulso da velocidade do motor e a corrente de saída é inferior a 5 mA.

Diagrama de fiação e descrição das portas:

1- Portão de controlo.
GND Usado para o controlo interno da placa do condutor
Portão de controle de velocidade. Regulação de velocidade de tensão analógica 0V-5V regulação de velocidade, regulação de velocidade linear de baixa para alta.
As portas de controlo de direcção giratórias.Conectar 5V ou não conectar numa direcção, conectar GND para a outra direcção.
Portão de saída do sinal de pulso da velocidade do motor, sinal de pulso de 5 V
5 V Voltagem de saída interna da placa do condutor, potencialómetro externo ou interruptor para regulação de velocidade e funcionamento de marcha atrás.

2Porta de alimentação.
P+/VCC ?? CC +
P-/GND DC -
MC Motor Fase C
MB Motor Fase B
MA Motor Fase A

3. Por favor, preste atenção ao fio de fase do motor e fio Hall não ser muito longo. Isso causará interferência de sinal se o fio for muito longo.
4Distância da porta de comando: 2,54 mm, Distância da porta de alimentação:3.96 mm.
5. Preste atenção ao isolamento entre o MOSFET condutor e o disipador ou a placa de instalação.

V6.3B Tabela de mergulho Dimensões ((mm):
