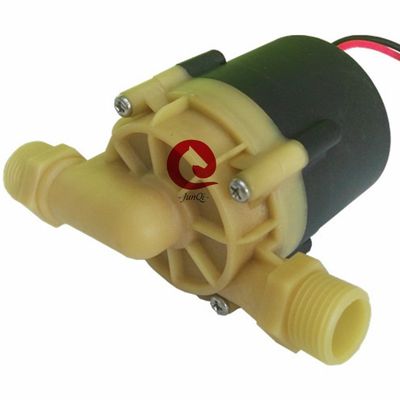

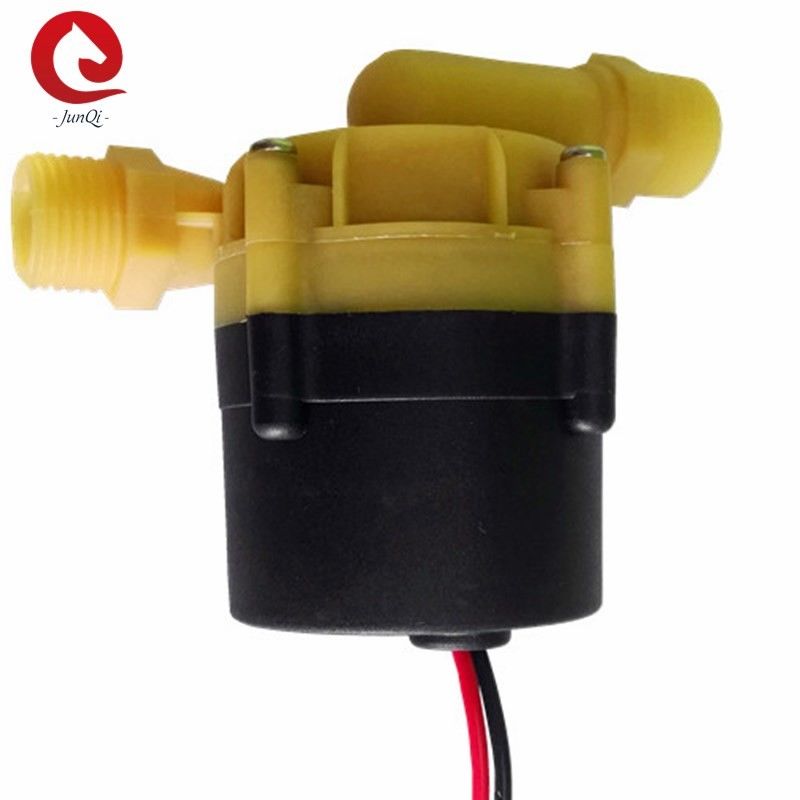

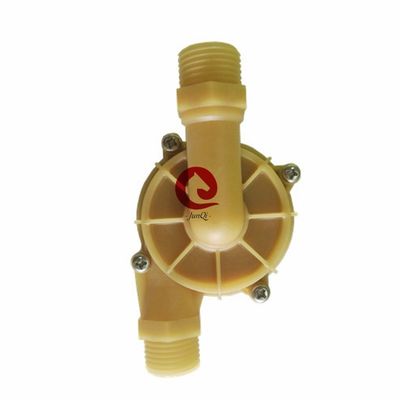

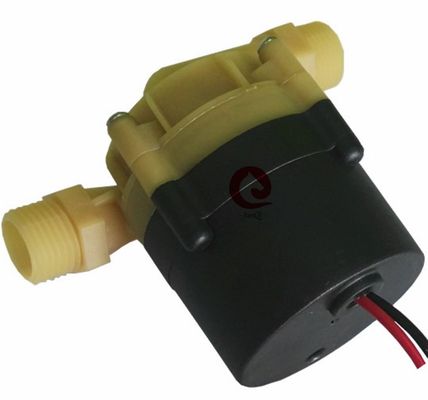

Pequeno 12V/24V Velocidade fixa Motor DC sem escovas Bomba de água equipamento a laser bomba de água de resfriamento de água

Pequeno 12V/24V Velocidade fixa Motor DC sem escovas Bomba de água equipamento a laser bomba de água de resfriamento de água

  • Pequeno 12V/24V Velocidade fixa Motor DC sem escovas Bomba de água equipamento a laser bomba de água de resfriamento de água
  • Pequeno 12V/24V Velocidade fixa Motor DC sem escovas Bomba de água equipamento a laser bomba de água de resfriamento de água
  • Pequeno 12V/24V Velocidade fixa Motor DC sem escovas Bomba de água equipamento a laser bomba de água de resfriamento de água
  • Pequeno 12V/24V Velocidade fixa Motor DC sem escovas Bomba de água equipamento a laser bomba de água de resfriamento de água
Pequeno 12V/24V Velocidade fixa Motor DC sem escovas Bomba de água equipamento a laser bomba de água de resfriamento de água
Detalhes do produto:
Lugar de origem: China
Marca: DECARBON
Certificação: IS9001, TS16949,CE
Número do modelo: JQ-P6202-2Pin
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 5 GRUPOS
Preço: Negotiable
Detalhes da embalagem: Carton+packing espuma
Habilidade da fonte: 300sets pelo dia
Contato
Descrição de produto detalhada
Nome do produto: Bomba de água sem escova do motor da C.C. Fluxo máximo: 22 L/M
Max Head: 11 m Materiais: PK+GF
Estrutura: Bomba de um estágio Potência: Eletrodomésticos
motor: Motor sem escovas Apoio técnico: - Sim, sim.
Realçar:

Bomba de água sem escova pequena do motor da C.C.

,

PWM bomba de água de uma C.C. de 12 volts

,

Bomba de água sem escova do motor da C.C. TS16949

JQ-P6202 bomba de água centrífuga de corrente contínua sem escovas para aquecedor de água elétrico

Série JQ-P6202 Bomba de água de corrente contínua sem escovas industrial

Reforço/circulação/frequência variável/baixo ruído/centrífugaControle da bomba/PWM



■ Aplicações


Pequeno 12V/24V Velocidade fixa Motor DC sem escovas Bomba de água equipamento a laser bomba de água de resfriamento de água 01: Circulação de água de aquecimento solar
2: Equipamentos de purificação de água
3: Máquinas para água potável
4Dispensador automático de água
5: Equipamento de refrigeração por água
6: Refrigeração do motor
7: Refrigeramento de equipamentos de aquecimento
8: Torres de arrefecimento
9: Paisagem de irrigação
10Reforço dos oleodutos



■ Características
◆ Bomba centrífuga
◆ Transmissão de força magnética (estrutura de bomba de escudo)
◆ Motor de corrente contínua sem escovas de alta eficiência, baixo consumo de energia, alta eficiência, longa vida útil.
◆ Com um amplo intervalo de temperatura operacional
◆ Controle de velocidade do sinal PWM
◆ Controlar o fluxo constante
◆ Proteção contra polaridade inversa (opcional)
◆ Proteção contra corrida seca (opcional)
◆ Proteção contra sobrevoltagem e sobre corrente
◆ Sobrecarga, proteção contra sobre-temperatura



■ Descrição técnica (partes em contacto com o líquido)
Casa da cabeça da bomba: PK+GF
Impeller: EPI+FG
Cavidade do escudo: PK+GF
Mancha do eixo: materiais compostos de resina de carbono/ mancha cerâmica
Eixo: eixo de cerâmica/eixo de aço inoxidável
Anel de vedação: EPDM



■ Dispositivo de condução (incluindo motor)
Eletromagnéticos de condução: moldagem magnética de plástico
Parafusos e porcas: aço inoxidável SUS 304
Motor de condução: motor sem escovas
Estrutura do fio do motor: PPA+GF (preto)
Revestimento da bomba: PPS+GF ((resistência UV)
Capa: aço inoxidável SUS 304
Arco de apoio: aço inoxidável US 304+ anel de borracha amortecente
Impermeável com base na classificação IP65 (en60529)
Cablagem: 3 cabos / Conector à prova d'água opcional
Diâmetro do bico:20.5 mm (diâmetro interno:14.5 mm)



■ Especificações do modelo

JQ-P6202-2Pin 24 V



■ Instruções de montagem
As bombas da série JQ-P6202 são bombas centrífugas que requerem um pré-enchimento,
A bomba instalada na posição mais baixa do sistema para garantir que o impulsionador esteja sempre imerso no líquido, ou preenchido a bomba antes de ligar.

1: A bomba não deve funcionar a seco, mesmo que possa funcionar a seco durante 30 segundos (após 30 segundos de funcionamento a seco, parará automaticamente), o funcionamento a seco fará ruído,também aumentando a abrasão do eixo e da manga do eixo.

2: Utilize o tubo com rosca de diâmetro recomendado para ligar a entrada da bomba, se utilizar uma entrada da bomba de mangueira de diâmetro menor.o ar externo entrar mais facilmente na bomba através do tubo, vai fazer a bomba de desempenho degradação, e também as bolhas de ar causar danos à bomba.

3: Visto a partir da direcção de entrada da bomba, o impulsor gira no sentido dos ponteiros do relógio (ver a seta na saída).

4: A bomba pode ser montada verticalmente ou horizontalmente (ver figura 1).

5: Para evitar a secagem (o ar ficar preso na hélice), a porta de saída da bomba de água deve ser vertical ou situada na parte superior da hélice (ver figura 1).

6: O tubo ligado deve ser montado verticalmente (ou sem cotovelo em 20 cm) para facilitar a descarga do ar, o tubo de saída não deve ser utilizado a menos de 90 graus Cotovelo (ver figura 2).

7Não pode utilizar água do mar ou outra poluição pesada com líquido de impurezas de grãos grandes como meio líquido.



PWM Control Brushless DC Motor Water Pump , Small 12 Volt DC Water Pump  1


Figura 1 Figura 2 Figura 3



■ Parâmetro de temperatura
Temperatura média do líquido: -25°C a +105°C (-13°F a +221°F)
Temperatura ambiente de trabalho: -10°C a +100°C (14°F a +212°F)
Temperatura de armazenamento: -40°C a +70°C (-40°F a +158°F)
(até 100 °C, mas reduzirá a vida útil)


■ Pressão do sistema
-0,2 a 2,5 bar (100°C).
A vida útil é superior a 20 000 horas com base na tensão nominal e na temperatura ambiente de 36 °C.

■ Faixa de tensão
Bomba de água nominal de 24 V, faixa operacional de 18 V a 30 V
Embora o motor possa ser utilizado numa ampla gama de tensões e temperaturas, uma tensão e temperatura excessivas ou demasiado baixas afectam a vida útil do motor.A bomba não pode ser exposta à radiação térmica do ambiente.

Líquido médio: água pura, mistura líquida (Água com menos de 60% de glicol)



■ Parâmetro elétrico
Especificações:
Número de especificação da categoria
1 Tensão nominal 24V
2 Tensão operacional 18V-30V
3 Potência nominal 5-55W
3 Faixa de fluxo 0-22L/minuto
4 Faixa de elevação 0-11M
5 Ruído ≤ 45 dB
6 Duração de vida útil 20000H
7 Modo de funcionamento
8 Diâmetro da entrada 20,5 mm (diâmetro interno):14.5 mm)
9 Diâmetro da saída 20,5 mm ((diâmetro interno):14.5 mm)



■ Descrição da fiação
comprimento padrão do fio: 40 cm (NÃO arrastre o fio)



Negro: DC-

Vermelho:


■ Descrição do PWM


Três modos de regulação da velocidade

1Voltagem analógica: 0-5V
2: Relação do ciclo de trabalho PWM 0%-100% (quadro abaixo)
3: Frequência PWM de entrada (1K-10K Hz)

PWM Control Brushless DC Motor Water Pump , Small 12 Volt DC Water Pump  3

Todos os dados são personalizáveis para o cliente





■Serviço de personalização:
1:As peças da bomba podem ser personalizadas de acordo com as exigências específicas do cliente
2Parâmetros de desempenho das bombas, personalizáveis de acordo com as exigências do cliente
3:Acessórios opcionais da bomba personalizáveis de acordo com as exigências do cliente
4:Programa de circuito especial personalizável de acordo com as exigências do cliente
5: A caixa exterior pode ser personalizada de acordo com as exigências do cliente



■ Estrutura da bomba de água



Pequeno 12V/24V Velocidade fixa Motor DC sem escovas Bomba de água equipamento a laser bomba de água de resfriamento de água 3



■ Dimensões globais da bomba de água



PWM Control Brushless DC Motor Water Pump , Small 12 Volt DC Water Pump  5

Pequeno 12V/24V Velocidade fixa Motor DC sem escovas Bomba de água equipamento a laser bomba de água de resfriamento de água 5
