Para criar o valor para clientes. Integridade e vantajoso para as duas partes.
 |
| Lugar de origem: | Changzhou, China |
| Marca: | Junqi |
| Certificação: | CE, RoHs, REACH |
| Número do modelo: | JQ42RBL/42JMG50K |
| Quantidade de ordem mínima: | 5PCS |
|---|---|
| Preço: | USD40-90/PC Negotiable |
| Detalhes da embalagem: | CTN |
| Tempo de entrega: | 4weeks obtêm em seguida o pagamento (base na ordem), |
| Termos de pagamento: | T / T, Western Union, Paypal |
| Habilidade da fonte: | 10000set/month |
| Tipo: | Motor sem escova da C.C. da caixa de engrenagens planetária | Número do modelo: | JQ42RBL/42JMG50K |
|---|---|---|---|
| Tamanho de quadro: | 42mm | Tipo de enrolamento: | Estrela |
| Torque avaliado: | 0.5N.m~5N.m | Número de Polos: | 8 |
| Número de fase: | 3 | Tensão avaliado: | 24VDC |
| Velocidade avaliado: | 7.1~1099rpm | Uso: | BARCO, carro, bicicleta elétrica, FÃ, aparelho eletrodoméstico, Industric automático |
| Forma: | Círculo | ||
| Realçar: | motor de redução da engrenagem 24v,42JMG50K,motor de redução da engrenagem de 5.0N.m |
||

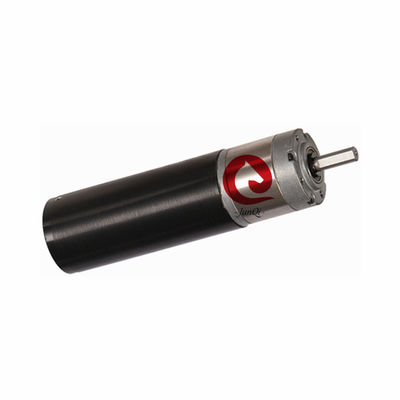

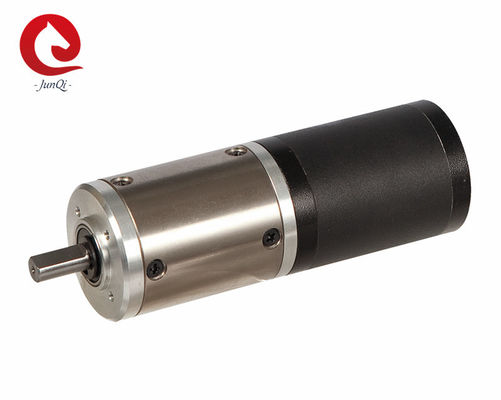

Caixa de engrenagens planetária do diâmetro 42mm, motor de redução avaliado de Torque0.5N.m~5.0N.m 24VDC 4000RPM JQ42RBL/42JMG50K
Características:
Eficiência elevada e de baixo nível de ruído.
Vida útil durável e longa.
Apropriado para DIY ou o trabalho mecânico.
Diagrama do fio:
| Tipo | Cor | Funções |
|
UL1007 AWG26 |
Azul | Vcc |
| Amarelo | Ha | |
| Brown | HB | |
| Vermelho | Hc | |
| Verde | Terra | |
|
UL1007 AWG22 |
Vermelho | Fase U |
| Brown | Fase V | |
| Preto | Fase W |
Especificação do motor de comando:
| Artigo | Unidade | JQ42RBL30-2455 | JQ42RBL60-2454 |
| Número de polos | 8 | 8 | |
| Número de fase | 3 | 3 | |
| Tensão avaliado | VDC | 24 | 24 |
| Velocidade da Nenhum-carga | RPM | 5500 | 5400 |
| Velocidade avaliado | RPM | 4000 | 4200 |
| Torque avaliado | mN.m | 20 | 56 |
| Poder avaliado | W | 8,4 | 25 |
| Torque máximo | mN.m | 60 | 170 |
| Corrente máxima | 1,7 | 4,4 | |
| Resistência fase à fase | ℃ de ohms@20 | 5,9 | 1,6 |
| Indutância fase à fase | mH | 5,1 | 1,94 |
** Notas: Está acima o motor padrão, nós pode ser projetado &manufactured com pedido personalizado!!
Tamanho mecânico:
Dados técnicos do motor sem escova da engrenagem da C.C.:
Dados do motor da engrenagem JQ42RBL30-2445
| Relação de redução | 3,8 | 4,9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | 346 | 442 | 565 | |
| Número de trens de engrenagem | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |
| Comprimento da caixa de engrenagens (L) | milímetro | 35,2 | 35,2 | 45,7 | 45,7 | 45,7 | 56,0 | 56,0 | 56,0 | 56,0 | 66,3 | 66,3 | 66,3 | 66,3 | 66,3 |
| Velocidade da Nenhum-carga | RPM | 1440 | 1127 | 367 | 289 | 229 | 98 | 77 | 60 | 47 | 26 | 20 | 16 | 12 | 9,7 |
| Velocidade avaliado | RPM | 1047 | 820 | 267 | 211 | 167 | 71 | 56 | 44 | 34 | 19 | 15 | 12 | 9,0 | 7,1 |
| Torque avaliado | N.m | 0,07 | 0,09 | 0,24 | 0,31 | 0,39 | 0,82 | 1,0 | 1,3 | 1,7 | 2,8 | 3,5 | 4,5 | 5 | 5 |
|
Carga de Max.Permissible em um curto período de tempo |
N.m | 1,5 | 1,5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 15 |
Dados do motor da engrenagem JQ33RBL80-2490
| Relação de redução | 3,8 | 4,9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | |
| Número de trens de engrenagem | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | |
| Comprimento da caixa de engrenagens (L) | milímetro | 35,2 | 35,2 | 45,7 | 45,7 | 45,7 | 56,0 | 56,0 | 56,0 | 56,0 | 66,3 |
| Velocidade da Nenhum-carga | RPM | 1414 | 1107 | 360 | 264 | 225 | 96 | 76 | 59 | 47 | 25 |
| Velocidade avaliado | RPM | 1099 | 861 | 280 | 221 | 175 | 75 | 59 | 46 | 36 | 20 |
| Torque avaliado | N.m | 0,19 | 0,25 | 0,68 | 0,86 | 1,1 | 2,3 | 2,9 | 3,7 | 4,7 | 5 |
|
Carga de Max.Permissible em um curto período de tempo |
N.m | 1,5 | 1,5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 |
Nós podemos fornecer o serviço extra:
Se este motor não combina com seu pedido. Sinta por favor livre para contactar connosco, nós pode fazer o eixo personalizado/enrolamento/flange de montagem/cabo/conector. Nós queremos trabalhos de lado a lado com você e sua equipe projetar um motor que caiba as necessidades precisas de sua aplicação. Toda a engenharia e apoio são feitos in-house.
Serviço dos acessórios: Freio, conector, codificador
Projeto personalizado: Enrolamento personalizado, flange personalizada, eixo personalizado….
FAQ:
Q: Quanto tempo é o prazo de execução das ordens?
: Prazo de execução: 4 semanas depois que para receber o depósito
Q: Que é sua segurança de comércio?
: proteção 100% da qualidade de produto.
produto 100% na proteção da expedição do tempo.
proteção 100% do pagamento para sua quantidade coberta.
Q: Que é Moq?
: 5PCS. Boa vinda da ordem pequena.
Q: Você faz o produto personalizado?
: Sim, nós aceitamos o TI.
Q: Aproximadamente após a venda Serive?
: Após os serviços de vendas 24/7.
Q: Que é o nível de qualidade de seu produto?
: Nós produzimos a boa qualidade, recusamos produzir a má qualidade.
Motor da caixa de engrenagens de NEMA17 BLDC Plaetary:
