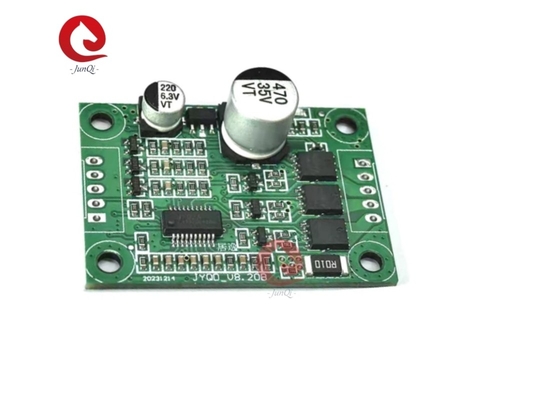

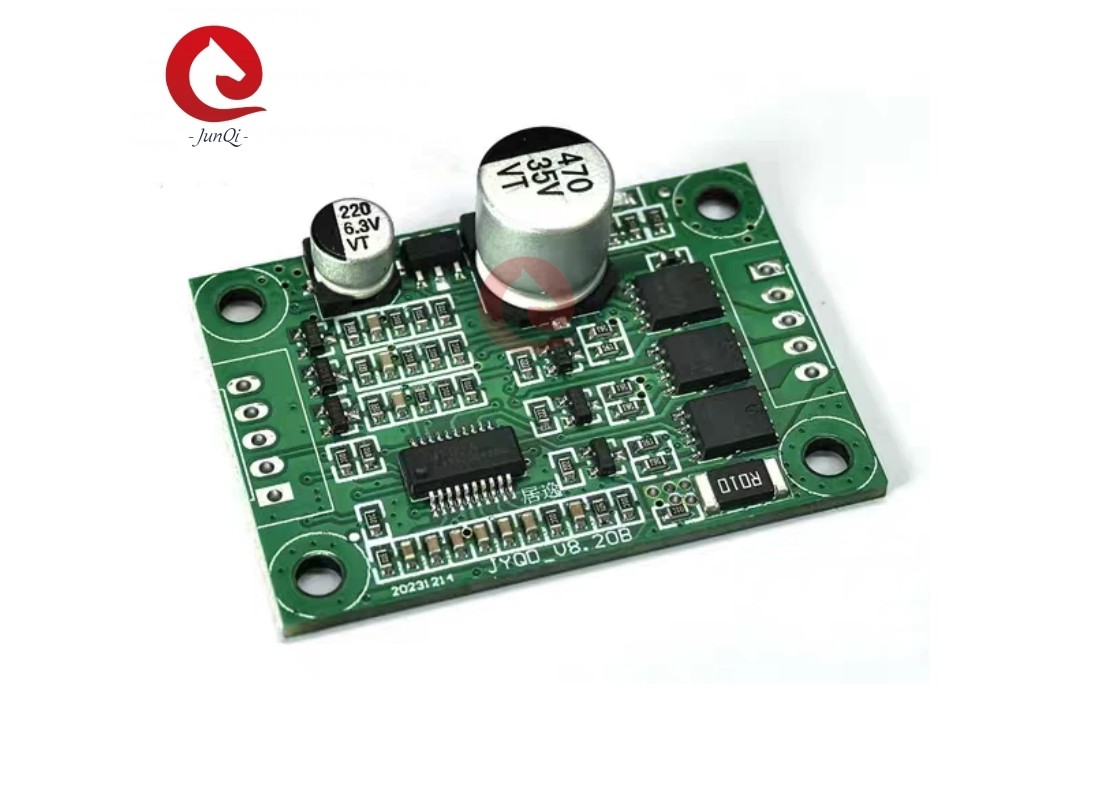

5V~28VDC Max 5A Direção JYQD_V8.20B Para Motor BLDC sem Hall

1Confirmar que os parâmetros de tensão e potência do motor não excedem o intervalo da placa do condutor conforme especificado.
2Esta placa de direção é usada para motor sem sensor sem escova de 3 fases, mas não é adequada para todos os motores sem sensor sem escova de 3 fases diretamente.Reversão, a corrente de trabalho do motor sem carga é demasiado grande, a velocidade não é estável, a eficiência é baixa e não pode ser arrancada com carga.) Os clientes podem ajustar a resistência e a capacitância da placa do condutor de acordo com a situação real para alcançar o melhor efeito de condução (Contacte-nos, forneceremos apoio técnico)
3. JYQD-V8.20B driver board é uma placa nua sem casa e disipador de calor. Se a potência do motor abaixo de 36W, não precisa adicionar disipador de calor,Ele só precisa garantir a ventilação normal e bem isolamentoSe a potência do motor for superior a 36 W, deve ser adicionado um disipador.
4Por favor, note que a placa de direção do JYQD-V8.20B não tem proteção contra ligação inversa, pois danificará permanentemente a placa de direção se a ligação de polaridade for invertida.
5A porta de saída de 5 V na placa do condutor proíbe a ligação do dispositivo externo. É aplicável apenas ao potencialómetro externo e ao interruptor da placa para regulação e inversão de velocidade.
6. O terminal M na placa de comando JYQD-V8.20B é o sinal de saída de pulso de velocidade do motor (saída de puxa-puxa), e a corrente de saída máxima é inferior a 5mA.

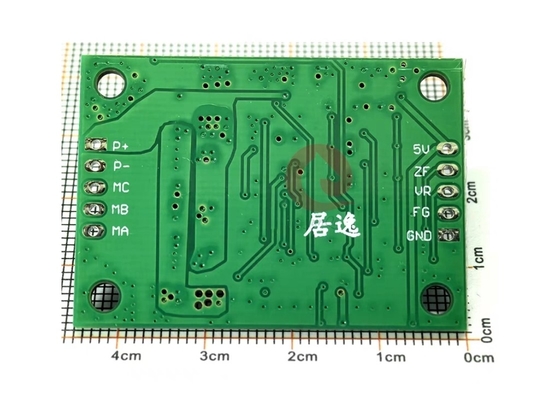

1.Portão de controlo

5 V ----- Voltagem de saída interna da placa do condutor, utilizada apenas para regulação e reversa do potencialómetro e do interruptor de velocidade.

Z/F---- Portas de controlo de direcção rotativas. Conectar 5V alto nível ou não conectar é direcção para a frente, conectar 0 V baixo nível ou conectar para GND é direcção inversa.

VR ---- Portão de controle de velocidade. Regulação de velocidade linear de tensão analógica 0.1v -5V, A resistência de entrada é 20K Ohm, conectar com GND quando entrada regulação de velocidade PWM, freqüência PWM:1-20KHZ; ciclo de trabalho 0-100%

GND USADO para controlo interno da placa de accionamento

2Porta de alimentação.

MA ---- fase motora A

MB ---- fase motora B

MC---- fase motora C

GND----DC-

VCC----DC +

3. Utilize fios blindados se a placa do condutor estiver a uma distância superior a 50 cm do motor, caso contrário, pode provocar condução anormal, afetando o uso normal.



4Distância da porta de controlo: 2,54 mm. Distância da porta de alimentação:2.54 mm



5. Preste atenção ao isolamento entre o MOSFET condutor e o disipador ou a placa de instalação.

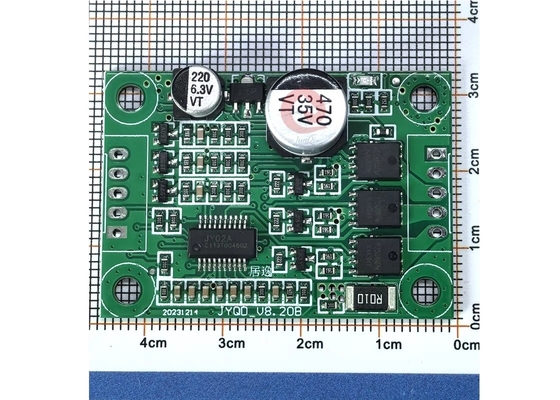

Desenho dimensional:
