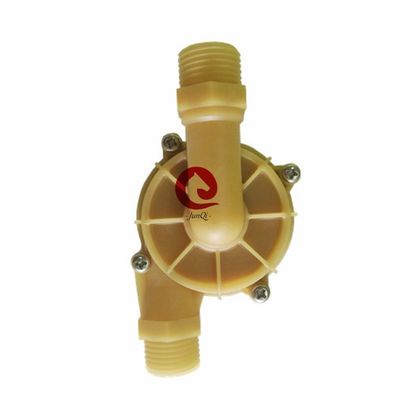

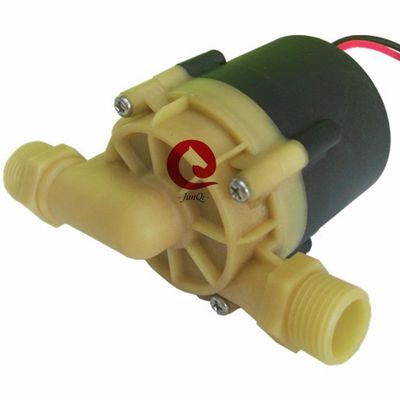

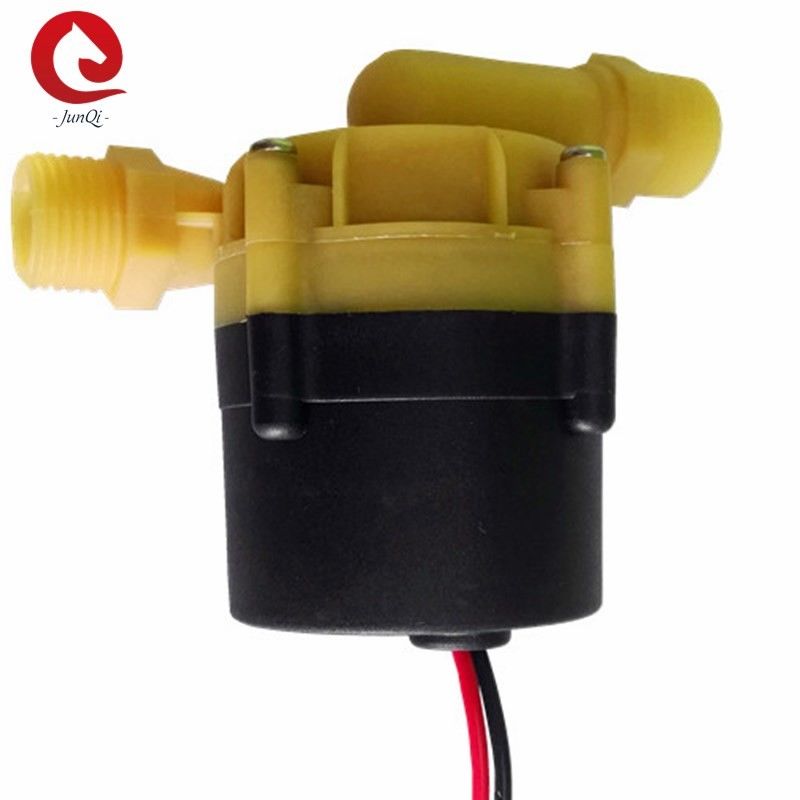

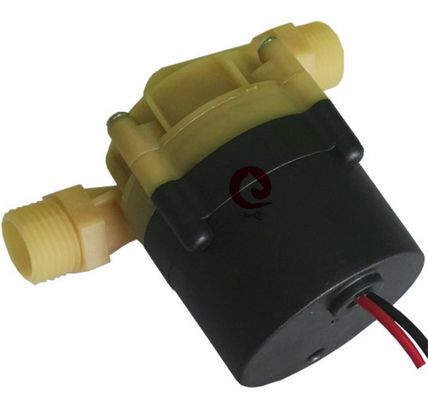

Pequeno 12V/24V Velocidade fixa Motor DC sem escovas Bomba de água equipamento a laser bomba de água de resfriamento de água

JQ-P6202 bomba de água centrífuga de corrente contínua sem escovas para aquecedor de água elétrico

Série JQ-P6202 Bomba de água de corrente contínua sem escovas industrial

Reforço/circulação/frequência variável/baixo ruído/centrífugaControle da bomba/PWM

■ Aplicações

1: Circulação de água de aquecimento solar
2: Equipamentos de purificação de água
3: Máquinas para água potável
4Dispensador automático de água
5: Equipamento de refrigeração por água
6: Refrigeração do motor
7: Refrigeramento de equipamentos de aquecimento
8: Torres de arrefecimento
9: Paisagem de irrigação

■ Características
◆ Bomba centrífuga
◆ Transmissão de força magnética (estrutura de bomba de escudo)
◆ Motor de corrente contínua sem escovas de alta eficiência, baixo consumo de energia, alta eficiência, longa vida útil.
◆ Com um amplo intervalo de temperatura operacional
◆ Controle de velocidade do sinal PWM
◆ Controlar o fluxo constante
◆ Proteção contra polaridade inversa (opcional)
◆ Proteção contra corrida seca (opcional)
◆ Proteção contra sobrevoltagem e sobre corrente
◆ Sobrecarga, proteção contra sobre-temperatura

■ Descrição técnica (partes em contacto com o líquido)
Casa da cabeça da bomba: PK+GF
Impeller: EPI+FG
Cavidade do escudo: PK+GF
Mancha do eixo: materiais compostos de resina de carbono/ mancha cerâmica
Eixo: eixo de cerâmica/eixo de aço inoxidável
Anel de vedação: EPDM

■ Dispositivo de condução (incluindo motor)
Eletromagnéticos de condução: moldagem magnética de plástico
Parafusos e porcas: aço inoxidável SUS 304
Motor de condução: motor sem escovas
Estrutura do fio do motor: PPA+GF (preto)
Revestimento da bomba: PPS+GF ((resistência UV)
Capa: aço inoxidável SUS 304
Arco de apoio: aço inoxidável US 304+ anel de borracha amortecente
Impermeável com base na classificação IP65 (en60529)
Cablagem: 3 cabos / Conector à prova d'água opcional
Diâmetro do bico:20.5 mm (diâmetro interno:14.5 mm)

■ Especificações do modelo

JQ-P6202-2Pin 24 V

■ Instruções de montagem
As bombas da série JQ-P6202 são bombas centrífugas que requerem um pré-enchimento,
A bomba instalada na posição mais baixa do sistema para garantir que o impulsionador esteja sempre imerso no líquido, ou preenchido a bomba antes de ligar.

1: A bomba não deve funcionar a seco, mesmo que possa funcionar a seco durante 30 segundos (após 30 segundos de funcionamento a seco, parará automaticamente), o funcionamento a seco fará ruído,também aumentando a abrasão do eixo e da manga do eixo.

2: Utilize o tubo com rosca de diâmetro recomendado para ligar a entrada da bomba, se utilizar uma entrada da bomba de mangueira de diâmetro menor.o ar externo entrar mais facilmente na bomba através do tubo, vai fazer a bomba de desempenho degradação, e também as bolhas de ar causar danos à bomba.

3: Visto a partir da direcção de entrada da bomba, o impulsor gira no sentido dos ponteiros do relógio (ver a seta na saída).

4: A bomba pode ser montada verticalmente ou horizontalmente (ver figura 1).

5: Para evitar a secagem (o ar ficar preso na hélice), a porta de saída da bomba de água deve ser vertical ou situada na parte superior da hélice (ver figura 1).

6: O tubo ligado deve ser montado verticalmente (ou sem cotovelo em 20 cm) para facilitar a descarga do ar, o tubo de saída não deve ser utilizado a menos de 90 graus Cotovelo (ver figura 2).

7Não pode utilizar água do mar ou outra poluição pesada com líquido de impurezas de grãos grandes como meio líquido.

Figura 1 Figura 2 Figura 3

■ Parâmetro de temperatura
Temperatura média do líquido: -25°C a +105°C (-13°F a +221°F)
Temperatura ambiente de trabalho: -10°C a +100°C (14°F a +212°F)
Temperatura de armazenamento: -40°C a +70°C (-40°F a +158°F)
(até 100 °C, mas reduzirá a vida útil)

■ Pressão do sistema
-0,2 a 2,5 bar (100°C).
A vida útil é superior a 20 000 horas com base na tensão nominal e na temperatura ambiente de 36 °C.

■ Faixa de tensão
Bomba de água nominal de 24 V, faixa operacional de 18 V a 30 V
Embora o motor possa ser utilizado numa ampla gama de tensões e temperaturas, uma tensão e temperatura excessivas ou demasiado baixas afectam a vida útil do motor.A bomba não pode ser exposta à radiação térmica do ambiente.

Líquido médio: água pura, mistura líquida (Água com menos de 60% de glicol)

■ Parâmetro elétrico
Especificações:
Número de especificação da categoria
1 Tensão nominal 24V
2 Tensão operacional 18V-30V
3 Potência nominal 5-55W
3 Faixa de fluxo 0-22L/minuto
4 Faixa de elevação 0-11M
5 Ruído ≤ 45 dB
6 Duração de vida útil 20000H
7 Modo de funcionamento
8 Diâmetro da entrada 20,5 mm (diâmetro interno):14.5 mm)
9 Diâmetro da saída 20,5 mm ((diâmetro interno):14.5 mm)

■ Descrição da fiação
comprimento padrão do fio: 40 cm (NÃO arrastre o fio)

Negro: DC-

Vermelho:

■ Descrição do PWM

Três modos de regulação da velocidade

1Voltagem analógica: 0-5V
2: Relação do ciclo de trabalho PWM 0%-100% (quadro abaixo)
3: Frequência PWM de entrada (1K-10K Hz)

Todos os dados são personalizáveis para o cliente

■Serviço de personalização:
1:As peças da bomba podem ser personalizadas de acordo com as exigências específicas do cliente
2Parâmetros de desempenho das bombas, personalizáveis de acordo com as exigências do cliente
3:Acessórios opcionais da bomba personalizáveis de acordo com as exigências do cliente
4:Programa de circuito especial personalizável de acordo com as exigências do cliente
5: A caixa exterior pode ser personalizada de acordo com as exigências do cliente

■ Estrutura da bomba de água

■ Dimensões globais da bomba de água
